Стабилизатор напряжения IS3115RT (15 кВА / 13,5 кВт)

  • Активная мощность, кВт
    13,5
  • Принцип стабилизации
    инверторный
    (с двойным преобразованием)
  • Способ установки
    напольный/в стойку
  • Число фаз
    3 в 1
  • Режимы работы
    стабилизация, байпас, ECO
  • Предельный диапазон входного напряжения, В
    90-310/155-537
  • Диапазон настройки выходного напряжения, В
    220-240
  • Точность стабилизации, %
    ±2
  • Быстродействие, мс
    0
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    68
  • Электронный автоматический байпас
    да
  • Степень защиты от пыли и влаги
    IP20
  • Габаритные размеры ВхШхГ (в упаковке), мм
    560х540х260
  • Масса, кг
    35
  • Гарантийный срок, мес
    24
145 900 ₽
В производстве
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Инверторный стабилизатор напряжения IS3115RT с трехфазным входом и однофазным выходом необходим для защиты от перепадов напряжения в сети 380 В однофазных приборов с суммарной потребляемой мощностью до 15 кВА/13,5 кВт, например:

  • электроники систем водоснабжения и отопления;
  • компьютерного и серверного оборудования;
  • систем безопасности;
  • телекоммуникационного и промышленного оборудования;
  • диагностических медицинских аппаратов небольшой мощности.

IS3115RT обеспечивает подключение однофазной нагрузки к трехфазной сети (мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех фаз, что исключает сетевой перекос и избавляет от необходимости самостоятельной межфазной балансировки.

IS3115RT – это стабилизатор напряжения нового поколения, работа которого основана на принципе двойного преобразования переменного тока, за счет чего достигается:

  • мгновенная реакция на отклонения напряжения (0 мс);
  • коррекция сетевого напряжения в широком диапазоне (90-310 В) и с высокой точностью (±2%);
  • непрерывное электропитание нагрузки напряжением синусоидальной формы;
  • бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).

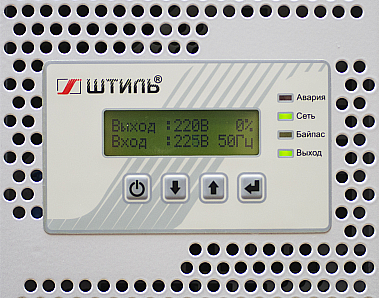

Панель управления

Устройство оснащено ЖК-дисплеем с кнопками управления и светодиодными индикаторами:

  • «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
  • «Сеть» – светится при допустимом сетевом напряжении;
  • «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
  • «Выход» – светится, когда на нагрузку подано напряжение.

Информация на ЖК-дисплее:

  • значение входного напряжения по каждой фазе;
  • частота входной сети и процент загрузки;
  • активная и полная мощность подключенной нагрузки;
  • режим работы и наличие аварий с указанием причин.

С помощью кнопок управления можно выбрать информацию, отображаемую на дисплее, а также настроить:

  • выходное напряжение (в диапазоне 220-240 В с шагом 5 В);
  • режим работы («Стабилизация», «ЭКО» или «Байпас»);
  • режим электронного байпаса («Авто», «Включить обвод», «Не использовать»);
  • режим запуска («Автостарт» или «По кнопке»);
  • границы допустимого диапазона входного напряжения в режиме «ЭКО» и для электронного байпаса, а также другие параметры.

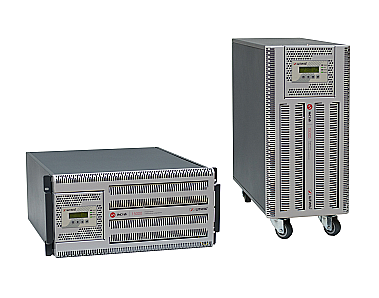

Установка и подключение

IS3115RT имеет универсальное исполнение и предназначен для установки двумя способами:

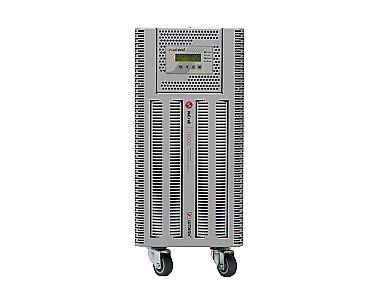

  • вертикально на ровной горизонтальной поверхности (на поворотные колеса);

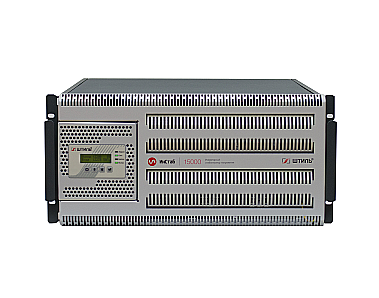

  • горизонтально в 19-дюймовые направляющие стоечных шкафов.

Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства.

При стоечной установке рекомендуется дополнительно приобрести «Комплект для монтажа в стойку», который обеспечит горизонтальную поддержку стабилизатора и сделает его монтаж удобнее. Стойки стандарта 19 дюймов также можно купить в нашем интернет-магазине.

Панель управления стабилизатора также может поворачиваться на 90° при смене положения устройства (вертикальное/горизонтальное).

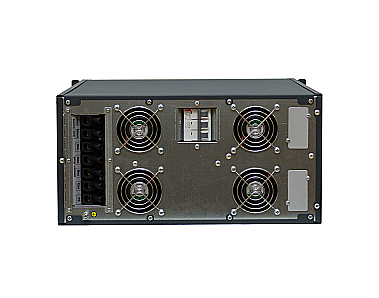

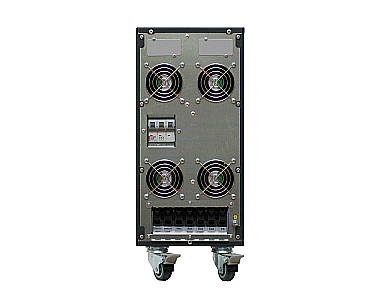

Подключение к трехфазной сети и однофазной нагрузке в IS3115RT выполняется через клеммные колодки.

Система охлаждения

Охлаждение обеспечено четырьмя вентиляторами с адаптивной скоростью вращения. Уровень шума на расстоянии 1 м от прибора составляет от 42 дБА до 64 дБА.

Защита

Система защиты с автовосстановлением обеспечивает гарантированную безопасность при возникновении следующих аварий: коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

Устройство оснащено защитой от импульсных перенапряжений (варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)) и фильтрами высоких частот, которые защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку – от помех между фазой и нейтралью частотой до 2,5 кГц.

Электронный байпас служит для автоперевода питания нагрузки на сеть при перегрузке, перегреве, сбоях в работе или при выборе ЭКО-режима.

Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте о его работе в руководстве по эксплуатации!

Средства мониторинга

Модель IS3115RT предусматривает локальный/дистанционный мониторинг работы.

Для этого на задней панели устройства предусмотрено два слота для установки карт расширения, которые могут иметь следующие интерфейсы:

  • RS-232 и RS-485;
  • mini-USB и USB;
  • «сухие» контакты;
  • Ethernet.

С полным списком карт, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».

Мониторинг работы стабилизатора с установленной платой расширения может осуществляться через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).

Платы не включены в стандартный комплект поставки, их заказ осуществляется дополнительно.

Где купить?

Купить стабилизатор напряжения IS3115RT и аксессуары можно в нашем официальном интернет-магазине российского производителя ГК «Штиль» с быстрой доставкой по Москве и другим регионам России.

Цена на модель IS3115RT является оптимальной и конкурентной по сравнению с аналогичной продукцией на российском рынке систем электропитания.


Широкий рабочий диапазон входного напряжения
Широкий рабочий диапазон входного напряжения
Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие
Мгновенное быстродействие
Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации
Высокая точность стабилизации
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения
Идеальная синусоидальная форма выходного напряжения
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Схема без трансформатора
Схема без трансформатора
Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Питание нагрузки до 200 мс при пропадании сети
Питание нагрузки до 200 мс при пропадании сети
Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита
Полная электронная защита
От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий
Автоматический перезапуск при восстановлении после аварий
Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Полное цифровое управление
Полное цифровое управление
На основе высокопроизводительного цифрового сигнального процессора
Фильтрация помех
Фильтрация помех
Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне
Встроенный электронный байпас
Встроенный электронный байпас
Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Корректор коэффициента мощности на входе
Корректор коэффициента мощности на входе
Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокий КПД
Высокий КПД
Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Наличие режима ECO
Наличие режима ECO
Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети
Широкие возможности мониторинга
Широкие возможности мониторинга
Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager
Малый вес и компактные размеры
Малый вес и компактные размеры
Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Универсальная установка
Универсальная установка
Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку
Большой срок службы
Большой срок службы
За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов

Общие
Полная мощность, кВА 15
Активная мощность, кВт 13,5
Принцип стабилизации инверторный
(с двойным преобразованием)
Способ установки напольный/в стойку
Число фаз 3 в 1
Режимы работы стабилизация, байпас, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети трехфазная пятипроводная (L1, L2, L3, N, PE)
Совместимость с генератором да
Номинальное фазное/линейное входное напряжение, В 220/380 (230/400)
Рабочий диапазон фазного/линейного входного напряжения, В 165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%,
90-310/155-537 при нагрузке 60%
Предельный диапазон входного напряжения, В 90-310/155-537
Нижний порог фазного/линейного входного напряжения
отключения нагрузки, В
90/155
Нижний порог фазного/линейного входного напряжения
подключения нагрузки, В
110/190
Верхний порог фазного/линейного входного напряжения
отключения нагрузки, В
310/537
Верхний порог фазного/линейного входного напряжения
подключения нагрузки, В
290/502
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 43-57
Входной коэффициент мощности 0,99
Максимальный входной ток одной фазы, А 29
Потребляемая мощность в режиме холостого хода, Вт 150
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации, % ±2
Быстродействие, мс 0
Форма выходного напряжения чистая синусоида
Номинальная выходная частота, Гц 50 (отклонение частоты выходного напряжения определяется частотой сети)
Время автономной работы при отключении питания не более 200 мс
Максимальный выходной ток, А 68
Коэффициент нелинейных искажений выходного напряжения, % <1,5% при линейной нагрузке, <3% при нелинейной нагрузке
Крест-фактор 3:1
Время запуска (восстановления после аварии сети), с до 20
Перегрузочная способность <105% - непрерывная работа, 105-150% - не менее 5 с
КПД в режиме работы от электросети, % до 97
КПД при работе через байпас или в режиме ECO, % до 99
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Защита от аварии сети электронная защита c автовосстановлением
Защита от аварии стабилизатора электронная аварийная защита
Электронный автоматический байпас да
Панель управления и интерфейсы
ЖК-дисплей входное/выходное напряжение, частота входной сети, процент загрузки, активная и полная мощность нагрузки, режимы работы, аварийные сообщения, внутренняя температура
Светодиодная индикация «Авария», «Сеть», «Байпас», «Выход»
Функциональные клавиши «Ввод», «Вверх», «Вниз», «Отмена» («Вкл/Выкл»)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты 3 шт. или 8 шт. (опция)
Подключение
Входная сеть клеммное подключение (L1, L2, L3, N, PE – зажимной клеммник, сечение до 25 мм2 )
Нагрузка (выходные разъёмы) клеммное подключение (L, N – зажимной клеммник, сечение до 25 мм2 )
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА <42 (при минимальной скорости вращения вентиляторов),
<64 (при максимальной скорости вращения вентиляторов)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 515x220x560 (напольная установка)
220x484x533 (стоечная установка)
Габаритные размеры ВхШхГ (в упаковке), мм 560х540х260
Высота установки в стойку, U 5
Масса, кг 35
Цвет корпуса серый

Карты мониторинга
15 750 ₽
21 230 ₽
6 990 ₽
1 310 ₽
Стойки
11 370 ₽
13 820 ₽
Комплекты для монтажа
1 980 ₽

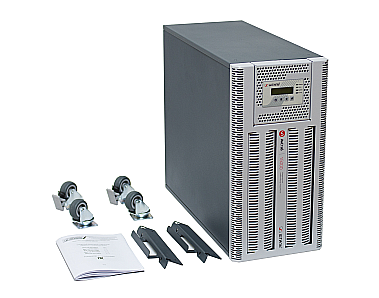

1 Стабилизатор напряжения IS3115RT 1 шт.
2 Колесо поворотное 4 шт.
3 Кронштейн для горизонтального крепления 2 шт.
4 Руководство по эксплуатации 1 шт.
5 Гарантийный талон 1 шт.

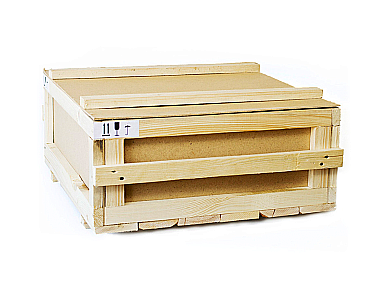

6 Упаковка (деревянный ящик) 1 шт.
Руководства по эксплуатации
Однофазные стабилизаторы напряжения: IS3106RT, IS3108RT, IS3110RT, IS3115RT, IS3120RT Скачать
Сертификаты
Однофазные стабилизаторы напряжения: IS5000-IS20000, IS5000RT-IS20000RT, IS1106RT-IS1120RT и IS3106RT-IS3120RT. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» Скачать
Сертификат соответствия системы менеджмента качества применительно к проектированию, сборке, производству и обслуживанию ИБП переменного тока и инверторных стабилизаторов напряжения с торговой маркой «Штиль» требованиям ГОСТ Р ИСО 9001-2015 Скачать
Программное обеспечение
Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль» Подробнее
Прайс-листы
Инверторные стабилизаторы напряжения. Прайс-лист, 2024 год Скачать

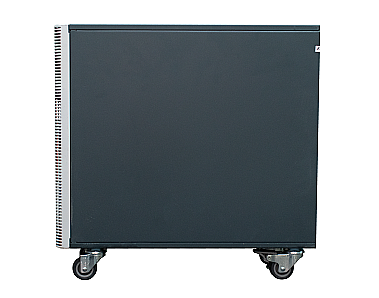

Отзывы о стабилизаторе напряжения IS3115RT (15 кВА / 13,5 кВт)
5/5 1 отзыв
Цена/качество
Надежность
Компактность
Дмитрий
1 августа 2022
5/5
Цена/качество
Надежность
Компактность
Сфера использования
Дом
Опыт использования
Месяц
Товар куплен у нас
Достоинства
Очень удобный корпус-мобильный (на колесиках), по современному. Уникальное решение когда все потребители однофазные 220В, а сеть входная после счетчика трехфазная 380В. Сеть как всегда не стабильная и присутствует перекос по фазам - в результате потребителям однофазным, которые распределены по разным фазам относительно нуля достается разное напряжение питания - одним завышенное, другим заниженное. Данный стабилизатор полностью устраняет проблемы с разностью питания и распределения, и плюс питание однофазных потребителей не зависит от качества поставки электроэнергии от сети 380В.
Недостатки
Пожелание-поработать над шумностью вентиляторов в корпусе стабилизатора
Комментарии
Очень советую у кого трехфазный ввод, а все потребители однофазные!
Доставка по Москве
Срок курьерской доставки стабилизатора IS3115RT до адреса в Москве составляет обычно 2 рабочих дня. Точная стоимость и сроки курьерской доставки будут указаны на странице оформления заказа после выбора населенного пункта.
Самовывоз из пунктов выдачи в Москве

Похожие товары

111 680 ₽
153 850 ₽
162 120 ₽
