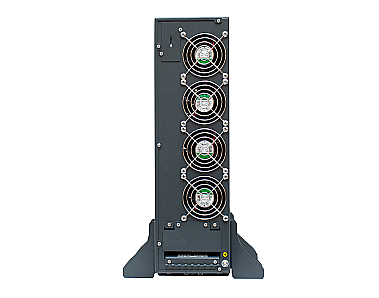

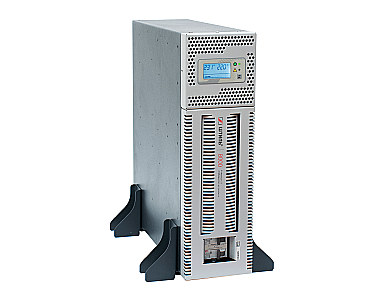

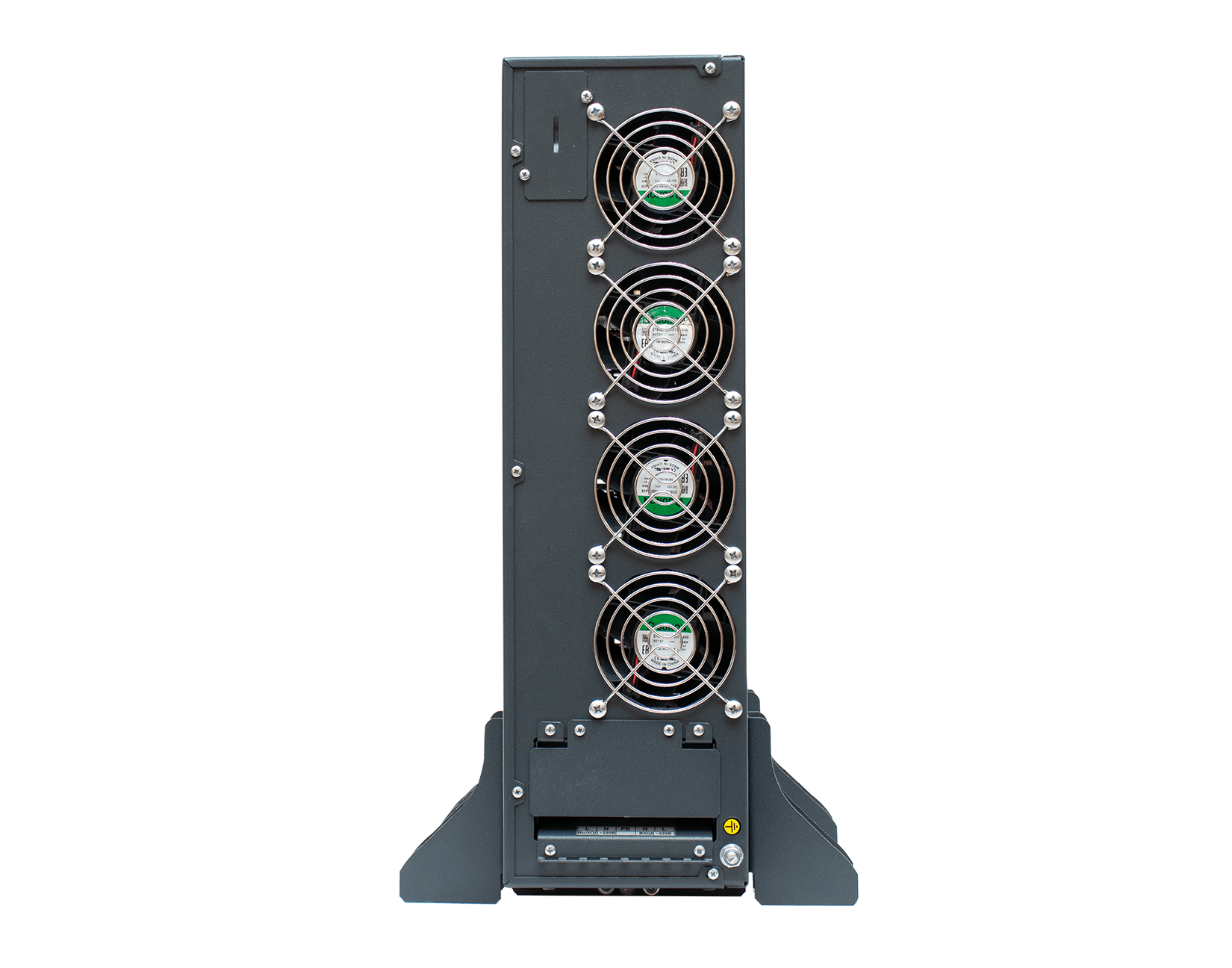

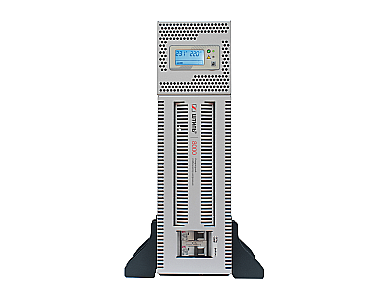

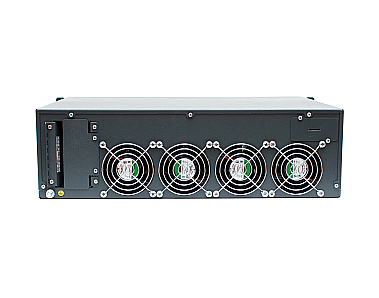

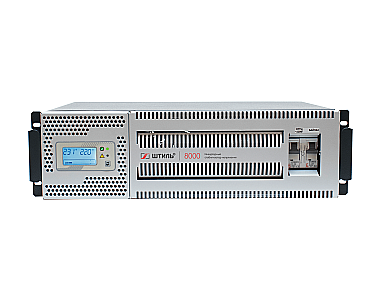

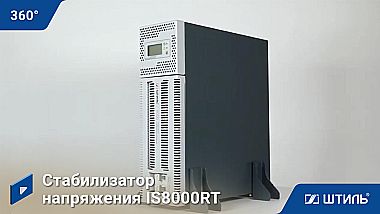

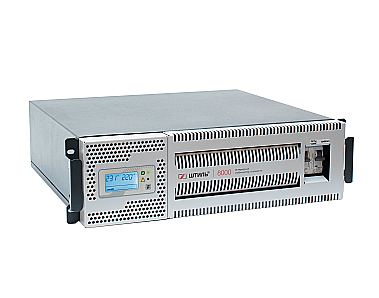

Стабилизатор напряжения IS8000RT (8 кВА)

Выходная мощность стабилизатора должна быть больше потребляемой мощности нагрузки. В противном случае стабилизатор вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе стабилизатора обычно необходимо учитывать как его полную выходную мощность, так и активную.

Для определения необходимой полной выходной мощности стабилизатора надо сложить потребляемую полную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит устройству работать в щадящем режиме и повысит срок его службы. Если к стабилизатору подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их пусковую потребляемую мощность.

Полная потребляемая мощность нагрузки редко указывается её производителем. Если данной информации найти не удается, то ее можно рассчитать. Для этого необходимо активную мощность нагрузки, которая указывается в ваттах (Вт), разделить на её коэффициент мощности (cos φ). Получается следующая формула: P_полная = P_{активная}/cos (φ).

Коэффициент мощности (cos φ) или power factor (PF) обычно указывается в паспорте электроприбора или на его шильдике. Если значение коэффициента мощности найти не удается, то можно взять усредненные данные для разных видов нагрузок из открытых источников.

Выходная мощность стабилизатора должна быть больше потребляемой мощности нагрузки. В противном случае стабилизатор вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе стабилизатора обычно необходимо учитывать как его полную выходную мощность, так и активную.

Ориентироваться только на активную выходную мощность стабилизатора можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице.

Для определения необходимой выходной активной мощности стабилизатора надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит стабилизатору работать в щадящем режиме и повысит срок его службы. Если к стабилизатору подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность.

Стабилизаторы делятся на несколько типов по принципу стабилизации напряжения: инверторные, электронные (тиристорные и симисторные), релейные, электромеханические и феррорезонансные.

Стабилизаторы бренда «Штиль» работают по самой прогрессивной инверторной технологии двойного преобразования, когда переменное напряжение электросети сначала преобразуется выпрямителем в постоянное, а затем инвертором в стабилизированное переменное с идеальной синусоидальной формой и частотой, соответствующей частоте сети, без гармонических искажений и электрических помех. Инверторные модели превосходят устройства других типов по значениям всех основных технических параметров.

По способу установки стабилизаторы «Штиль» делятся на настенные и универсальные (напольные/стоечные).

Настенные стабилизаторы имеют узкий профиль и относительно небольшой вес (от 2 до 22 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели IS350-IS10000), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели IS12000-IS 20000). Стабилизаторы IS2500, IS3000 и IS3500 также можно устанавливать на ровной горизонтальной поверхности (настольное размещение) на специальные выдавки на задней панели корпуса.

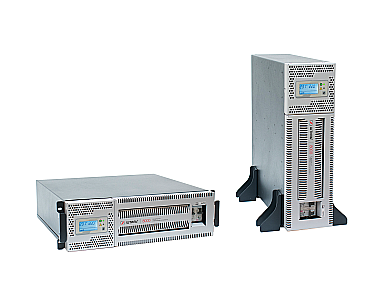

Универсальные (напольные/стоечные) стабилизаторы могут устанавливаться как на полу, так и в стандартизированные стойки или шкафы шириной 19 дюймов. Крепления для обоих типов установки стабилизаторов входят в комплект поставки.

Если при размещении стабилизатора в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

По числу фаз (фазности) инверторные стабилизаторы напряжения «Штиль» делятся на три типа:

• 1 в 1 – модели с однофазным входом и однофазным выходом, рассчитаны на подключение как к однофазной электросети (220/230 В), так и к одной питающей фазе трехфазной электросети (380/400 В) для защиты однофазной нагрузки;
• 3 в 3 – модели с трехфазным входом и трехфазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты как однофазной, так и трехфазной нагрузки (кроме потребителей с трехфазными электромоторами);
• 3 в 1 – модели с трехфазным входом и однофазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты однофазной нагрузки с равномерным распределением её потребляемой мощности по всем питающим фазам, что позволяет исключить перекос фаз и запитать однофазный электроприбор с потребляемой мощностью, превышающей выделенную мощность на фазу.

В инверторных стабилизаторах «Штиль» может быть несколько режимов работы.

Стабилизация (во всех моделях) – режим, при котором устройство выполняет коррекцию сетевого фазного напряжения в диапазоне 90-310 В и постоянно питает нагрузку стабилизированным напряжением заданного уровня.

Ручной байпас (в однофазных моделях от 5 кВА) – режим, при котором питание нагрузки вручную с помощью выключателя «Байпас» переводится на сеть. В этом режиме стабилизация напряжения не осуществляется и отсутствует защита от повышенного и пониженного напряжения – электропитание нагрузки производится при любом качестве входной сети. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо временно подключить более мощную, чем выходная мощность стабилизатора, нагрузку.

ECO (в моделях с числом фаз 3 в 1 и 3 в 3) – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.

Байпас (в моделях с числом фаз 3 в 1 и 3 в 3) – режим, при котором электропитание нагрузки с помощью панели управления стабилизатора переводится на сеть. В этом режиме стабилизация напряжения не осуществляется и отсутствует защита от повышенного и пониженного напряжения – электропитание нагрузки производится при любом качестве входной сети. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо временно подключить более мощную, чем выходная мощность стабилизатора, нагрузку.

Инверторные стабилизаторы бренда «Штиль» производятся полностью в России (г. Тула) на собственных производственных площадях. Российский производитель «Штиль» уже более 30 лет занимается разработкой и выпуском систем электропитания.

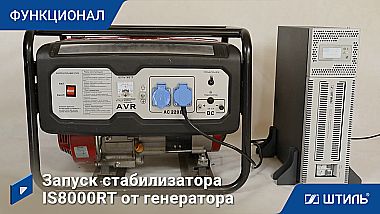

Инверторные стабилизаторы напряжения «Штиль» успешно работают с большинством моделей дизельных и бензиновых генераторов. Изделия могут подключаться как перед генератором, так и после него.

При подключении перед генератором стабилизатор вовремя скорректирует перепады сетевого напряжения, что исключит частые срабатывания системы АВР генераторной установки и защитит её механические элементы от преждевременного износа, а также заметно сократит расход топлива.

При подключении после генератора стабилизатор скорректирует значение и форму поступающего от него сигнала, что позволит запитать от генераторной установки особо требовательную к качеству электропитания нагрузку. Если к генератору подключается фазозависимое оборудование (например, газовый котел), то необходимо заземлить один из его выводов или установить гальваническую развязку перед данной нагрузкой.

Важно отметить, что коррекцию выходной частоты генератора инверторные стабилизаторы «Штиль» не производят. При выходе частоты генератора за пределы диапазона 43-57 Гц стабилизаторы обесточат нагрузку и будут ожидать возвращения входной частоты в указанный диапазон.

Диапазон входного напряжения, при котором стабилизатор функционирует, в том числе со снижением выходной мощности. Характеристика является одним из важнейших параметров стабилизатора. Чем шире предельный диапазон, тем более универсальным является стабилизатор.

Инверторные стабилизаторы «Штиль» обладают самым широким предельным диапазоном стабилизации входного напряжения и могут эффективно работать даже при сверхнизком входном напряжении (90 В).

Инверторные стабилизатор напряжения «Штиль» не производят стабилизацию входной частоты. В случае выхода входной частоты из допустимого диапазона, стабилизатор обесточит нагрузку и будет ожидать возвращения входной частоты в указанный диапазон.

Максимальное отклонение выходного напряжения стабилизатора от номинального значения (в процентах). Чем ближе это значение к нулю, тем лучше.

Инверторные стабилизаторы напряжения «Штиль» относятся к классу высокоточных устройств, так как имеют минимальную погрешность, которая не превышает 2%. Благодаря этому они подходят для стабилизации сети, к которой подключены как различные бытовые приборы (насосы, холодильное оборудование, нагреватели, электродвигатели, плиты, чайники), так и самая электрочувствительная аппаратура, например, измерительная, вычислительная, аудио- и видеотехника, а также медицинское оборудование.

Время, необходимое стабилизатору для установления номинального значения выходного напряжения при отклонениях входного.

Инверторные стабилизаторы напряжения «Штиль» обладают мгновенной реакцией на скачки напряжения, что указывает на самую высокую степень защиты и полностью устраняет риск повреждения нагрузки при сетевом перепаде.

Различают две формы выходного напряжения стабилизатора: аппроксимированная (ступенчатая) синусоида и чистая синусоида.

Аппроксимированная синусоида – это форма переменного напряжения, которая приближается к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы разной полярности. Данный вид сигнала может быть использован для электропитания потребителей с импульсными блоками питания, например, компьютерной техники, серверного оборудования, телевизионной аппаратуры. Однако он повредит работе нагрузки, особо чувствительной к качеству электропитания, например, электроники газового котла, приборам с электродвигателями и различным электронным системам управления электромоторами.

Корректное и устойчивое функционирование большей части современного электрооборудования может гарантировать только электропитание с формой напряжения максимально приближенной к идеальной синусоиде. Инверторные стабилизаторы напряжения «Штиль» выполняют эту задачу и непрерывно подают на нагрузку напряжение только идеальной синусоидальной формы.

Инверторные стабилизаторы «Штиль» не производят стабилизацию входной частоты. Частота выходного напряжения стабилизатора определяется частотой сети (синхронизируется на входе и выходе, сделано для того, чтобы при переходе стабилизатора на цепь байпаса не было разницы в частоте) и находится в пределах диапазона 43-57 Гц. При выходе входной частоты за пределы указанного диапазона стабилизатор обесточит нагрузку и будет ожидать возвращения входной частоты в указанный диапазон.

Определяет эффективность и экономичность стабилизатора – чем КПД выше, тем меньше электроэнергии (а значит и денег за её оплату) теряется при стабилизации напряжения. Инверторные стабилизаторы напряжения «Штиль» относятся к энергоэффективным моделям, так как имеют высокое значение КПД – 97 %.

Функция стабилизаторов напряжения «Штиль», за счет которой устройства автоматически и безразрывно переводят питание нагрузки на сеть в случае перегрузки, перегрева или сбоя в работе.

В однофазных стабилизаторах мощностью до 500 ВА автоматический электронный байпас не предусмотрен. В случае перегрузки, перегрева или сбоя в работе устройство просто обесточит нагрузку.

В однофазных стабилизаторах мощностью от 800 ВА, трехфазных стабилизаторах и моделях конфигурации 3 в 1 автоматический электронный байпас активируется в случае перегрузки, перегрева или сбоя в работе. Обязательным условием перевода питания на байпас для однофазных стабилизаторов является нахождение входного напряжения в диапазоне 187-245 В, а для трехфазных моделей и устройств конфигурации 3 в 1 – в рамках допустимого диапазона, выбранного пользователем (настраивается в характеристиках «Допустимое отклонение верхней и нижней границ входного напряжения для электронного автоматического байпаса»). Если в случае перегрузки, перегрева или сбоя в работе напряжение будет вне указанных диапазонов, то устройство обесточит нагрузку.

Обратите внимание! В трехфазных стабилизаторах и моделях конфигурации 3 в 1 автоматический электронный байпас можно отключить с помощью панели управления. В этом случае при перегрузке, перегреве или сбое в работе устройство просто обесточит нагрузку и автоматически возобновит её работу после устранения аварии.

Ручной байпас – режим работы стабилизатора, который активируется/деактивируется вручную пользователем с помощью выключателя «Байпас», расположенного на боковой или передней панели стабилизатора. При активации этого режима электропитание нагрузки переводится на сеть, при любом качестве сетевого напряжения, стабилизация напряжения не осуществляется и полностью отсутствует защита от повышенного и пониженного входного напряжения.

Данный режим может быть использован при неисправности стабилизатора или для временного подключения нагрузки с потребляемой мощностью, превышающей выходную мощность стабилизатора.

Обращаем внимание, что включение/выключение ручного байпаса может сопровождаться кратковременным обесточиванием выхода стабилизатора.

Допустимый диапазон температуры окружающей среды, в пределах которого стабилизатор напряжения будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса стабилизатора (частая причина короткого замыкания). Повышение температуры более +40°C грозит перегревом устройства.

Величина показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу стабилизатора напряжения только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной влажности в помещении внутрь корпуса стабилизатора напряжения могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы стабилизатора также является полное отсутствие конденсата.

Характеристика, отражающая уровень защиты стабилизатора напряжения от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность).

Все инверторные стабилизаторы напряжения «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.
