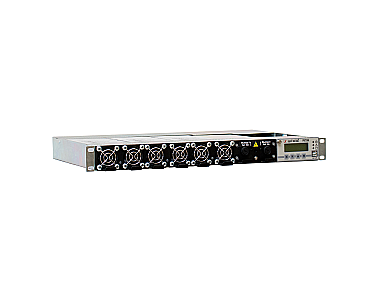

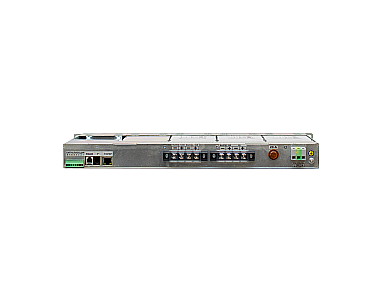

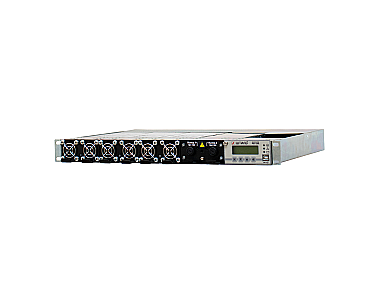

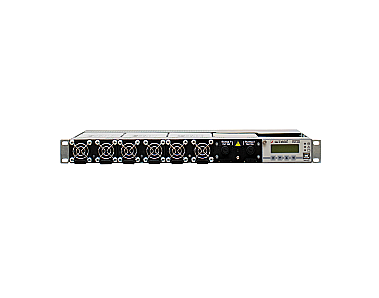

Установка питания Штиль PS24-0036 (3/0350-1U) в стойку

Компактная установка питания «Штиль» PS24-0036 предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. Максимальный выходной ток устройства - 37,5 А, максимальная выходная мощность – 900 Вт.

Установка питания PS24-0036 производится в виде 19-дюймовой корзины высотой 1U и предназначена для размещения в стойках и шкафах. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0036 обозначена в таблице ниже.

Варианты исполнения установки питания PS24-0036	Количество выпрямителей, шт.	Максимальный выходной ток, А	Выходная мощность, Вт	Масса, кг
PS24-0036 (1/0350-1U)	1	12,5	300	5
PS24-0036 (2/0350-1U)	2	25	600	6,5
PS24-0036 (3/0350-1U)	3	37,5	900	8

В состав изделия помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!

Представленная модель установки питания «Штиль» PS24-0036 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей. Коммутация батареи с выходом осуществляется с помощью реле.

Преимущества

Свернуть

Отличные технические характеристики

диапазон входного переменного напряжения – 90-276 В;
диапазон выходного постоянного напряжения – 20-28 В;
входной коэффициент мощности – 0,99 при 100% нагрузке;
максимальный выходной ток – до 37,5 А;
допустимый диапазон входной частоты 45-65 Гц;
КПД – не менее 90%.

Функциональность и надёжность

модульная конструкция (установка от 1 до 3 выпрямителей);
«горячая» замена выпрямителей;
защита от «глубокого» разряда и контроль температуры АБ;
расширенный контроль и управление изделием и АБ;
электронная система защиты c автоматическим восстановлением;
срок службы – не менее 20 лет.

Описание

Характеристики

Свернуть

Общие
Входные характеристики
Выходные характеристики
Аккумуляторные батареи (АБ)
Защита
Панель управления и интерфейсы
Надежность и эксплуатационные характеристики
Механические характеристики

Активная мощность, кВт

0,9

Форм-фактор

в стойку (компактные)

Страна производитель

Россия

Тип входной сети

однофазная сеть переменного тока

Номинальное входное переменное напряжение, В

220

Рабочий диапазон входного переменного напряжения, В

90-276 (в диапазоне 90 - 175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх = 90 В)

Номинальная входная частота, Гц

50

Допустимый диапазон входной частоты, Гц

45-65

Входной коэффициент мощности

0,99 при 100% нагрузке, 0,95 при 50% нагрузке

Максимальный входной ток, А

12,9 (при установке в изделие 3-х источников питания (выпрямителей))

Тип выходного напряжения

постоянное

Номинальное выходное напряжение постоянного тока, В

24

Диапазон выходного напряжения постоянного тока, В

20-28

Диапазон выходного напряжения при работе от АБ, В

21-28

Действующее значение пульсаций, мВ

не более 50

Максимальный выходной ток, А

37,5 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В)

Порог срабатывания от перенапряжения на выходе, В

35

КПД, %

не менее 90

Наличие встроенных батарей

нет

Поддержка подключения внешних АБ

да

Функционал управления АБ

защита от «глубокого» разряда, контроль температуры (термокомпенсация)

Контакт заземления РЕ

да

Перегрев

защита c автоматическим восстановлением

Пониженное или повышенное входное напряжение

защита c автоматическим восстановлением

Номинал предохранителей защиты нагрузки, А

16

Номинал сетевого предохранителя, А

20

Количество подключаемых нагрузок с током нагрузки не более 12 А, шт.

2

Количество подключаемых нагрузок (не защищеных предохранителем), шт.

1

Номинал предохранителей защиты АБ, А

50

Светодиодная индикация

индикация основных состояний изделия

USB

да

Ethernet

опция

RS-485

да

Сухие контакты

общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения

Разъём датчика температуры

да

Диапазон рабочей температуры, °С

от +5 до +50

Диапазон температуры хранения, °С

от -40 до +85

Срок службы, лет

не менее 20

Срок хранения, лет

2

Наработка на отказ, ч

не менее 150000

Среднее время восстановления, ч

не более 1

Гарантийный срок, мес

24

Габаритные размеры ВхШхГ (без упаковки), мм

44х483х350

Высота установки в стойку, U

1

Масса, кг

не более 8 (при установке в изделие 3-х источников питания (выпрямителей))

Цвет корпуса

серый

Преимущества

Аксессуары

Свернуть

TCP/IP адаптер (Ethernet)

1 шт.

Контактор PLD (30 А) для отключения неприоритетной нагрузки

1 шт.

Комплект батарейных кабелей (сечение и длина определяются при заказе)

1 шт.

Супервизор аккумуляторных батарей (контроль симметрии АБ либо поэлементный контроль АБ) – внешний модуль

до 4 шт.

Супервизор входной сети – внешний модуль

1 шт.

Характеристики

Комплектация

Свернуть

Установка питания PS24-0036 , в составе:

1 шт.

Источники питания (выпрямители) 24 В, 300 Вт

от 1 до 3 шт.

Корзина для установки до 3-х выпрямителей

1 шт.

Контроллер «Штиль» PSC-200.03

1 шт.

Предохранители защиты нагрузки 1Р 16А

2 шт.

Шина для подключения нагрузки по постоянному току (без защиты по току)

1 шт.

Предохранитель защиты АБ АБ 1Р 35А

1 шт.

Контактор защиты АБ от «глубокого» разряда (контактор LVD), 30 А

1 шт.

Предохранитель защиты по входной цепи (входной сети переменного тока) 1Р 20А

1 шт.

Датчик температуры

1 шт.

Руководство по эксплуатации

1 шт.

ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания

1 шт.

Упаковка

1 шт.
