| Варианты исполнения установки питания PS48-0040-1U | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS48-0040-1U (1/1000) | 1 | 20,83 | 1000 | 7 |
| PS48-0040-1U (2/1000) | 2 | 41,66 | 2000 | 8 |

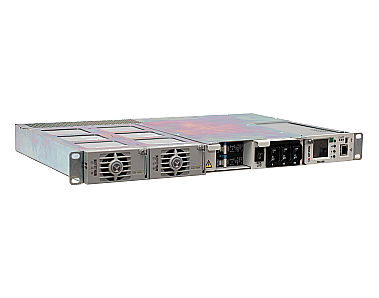

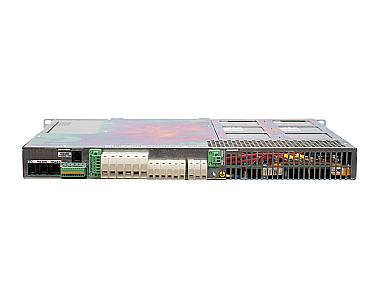

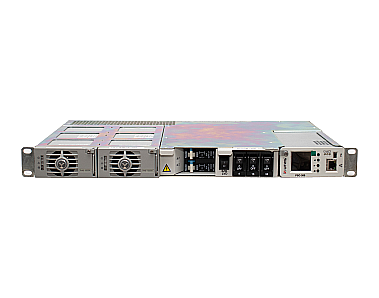

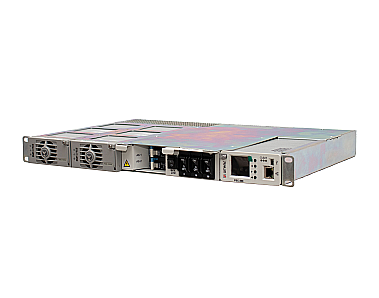

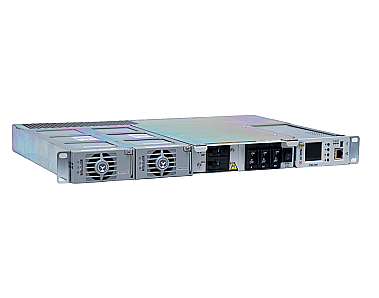

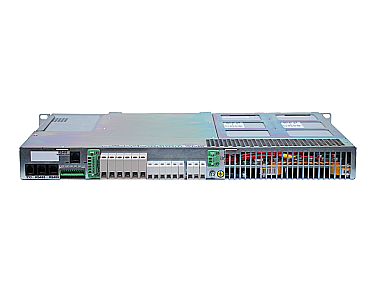

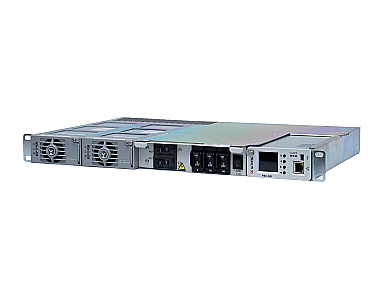

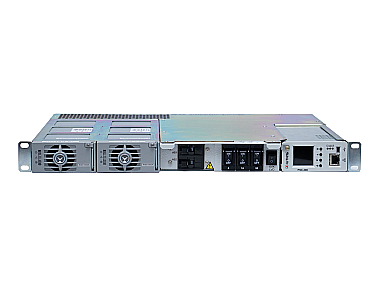

Установка питания PS48-0040-1U (от 1000 до 2000 Вт)
-
Активная мощность, кВт2
-
Форм-факторв стойку (компактные)
-
Номинальное входное переменное напряжение, В220
-
Номинальное выходное напряжение постоянного тока, В48
-
Максимальный выходной ток, А41,66 (при установке в изделие 2-х источников питания)
-
Наличие встроенных батарейнет
-
Гарантийный срок, мес24
Группа компаний «Штиль» предлагает соответствующие европейским стандартам качества установки электропитания модели PS48-0040-1U (2/1000) с максимальной выходной мощностью 2000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 41,66 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.
Особенности конструкции

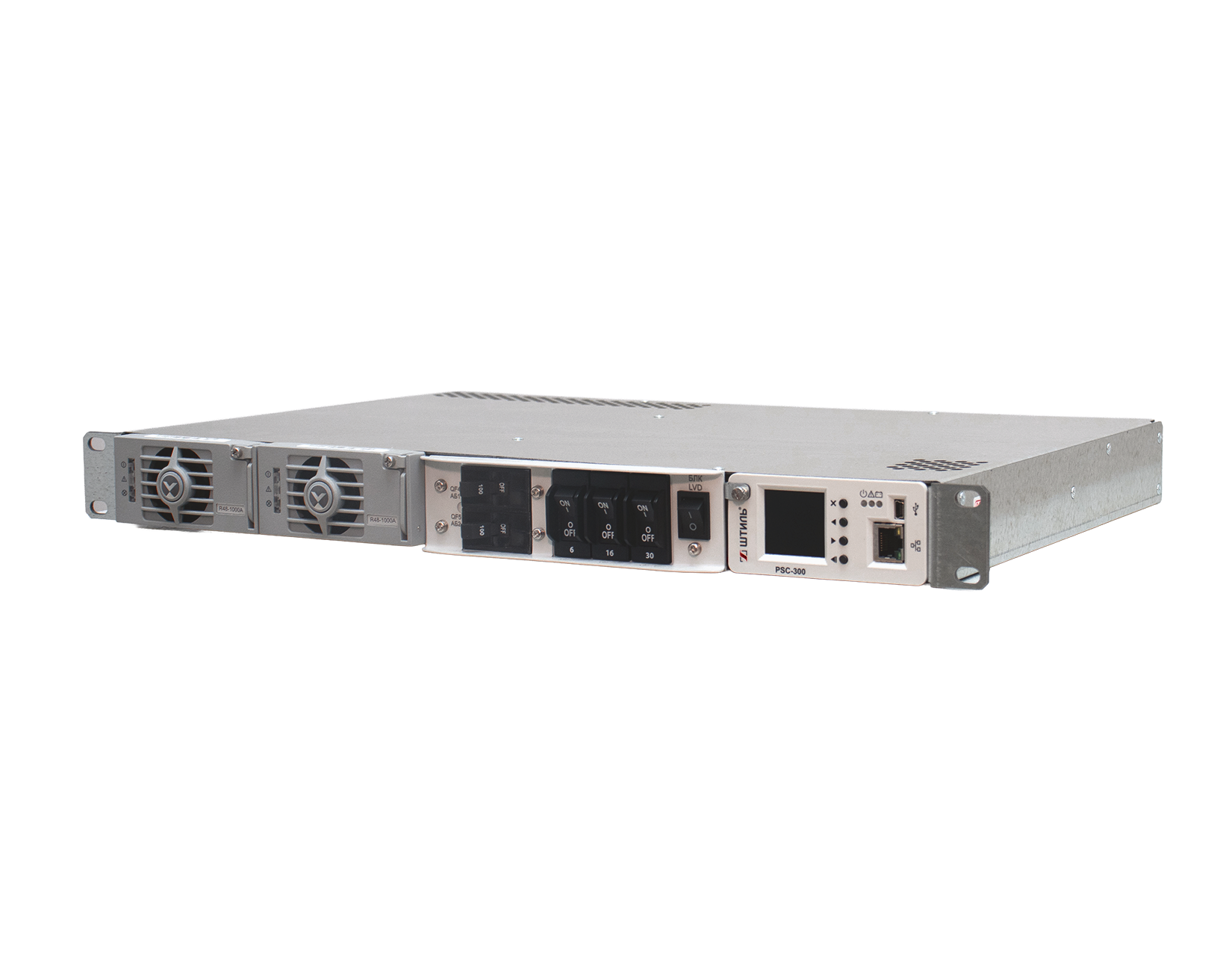

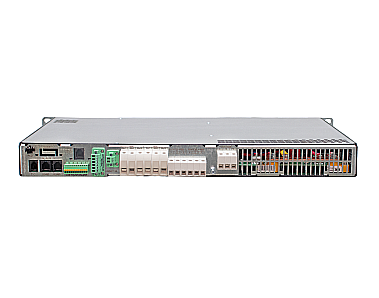

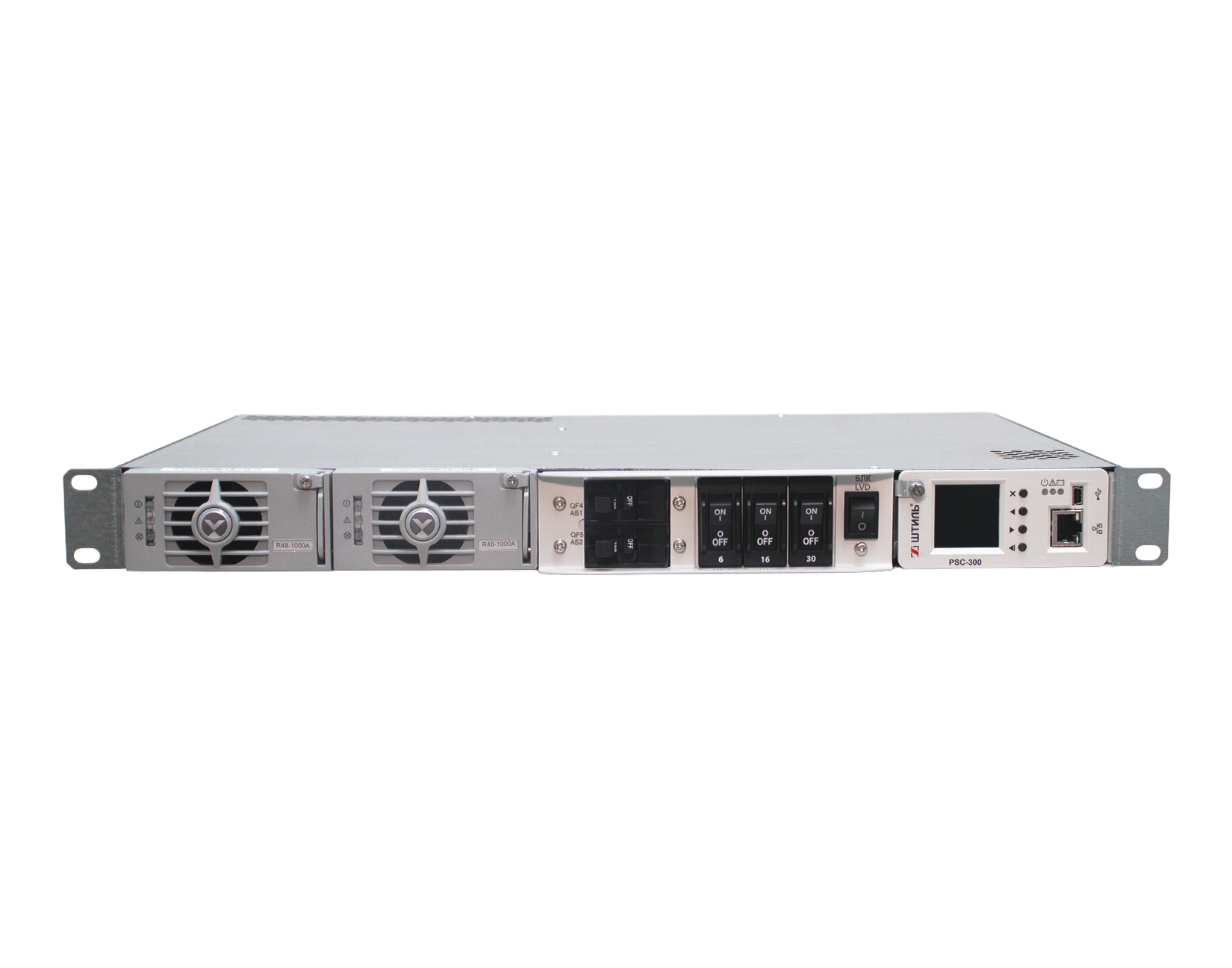

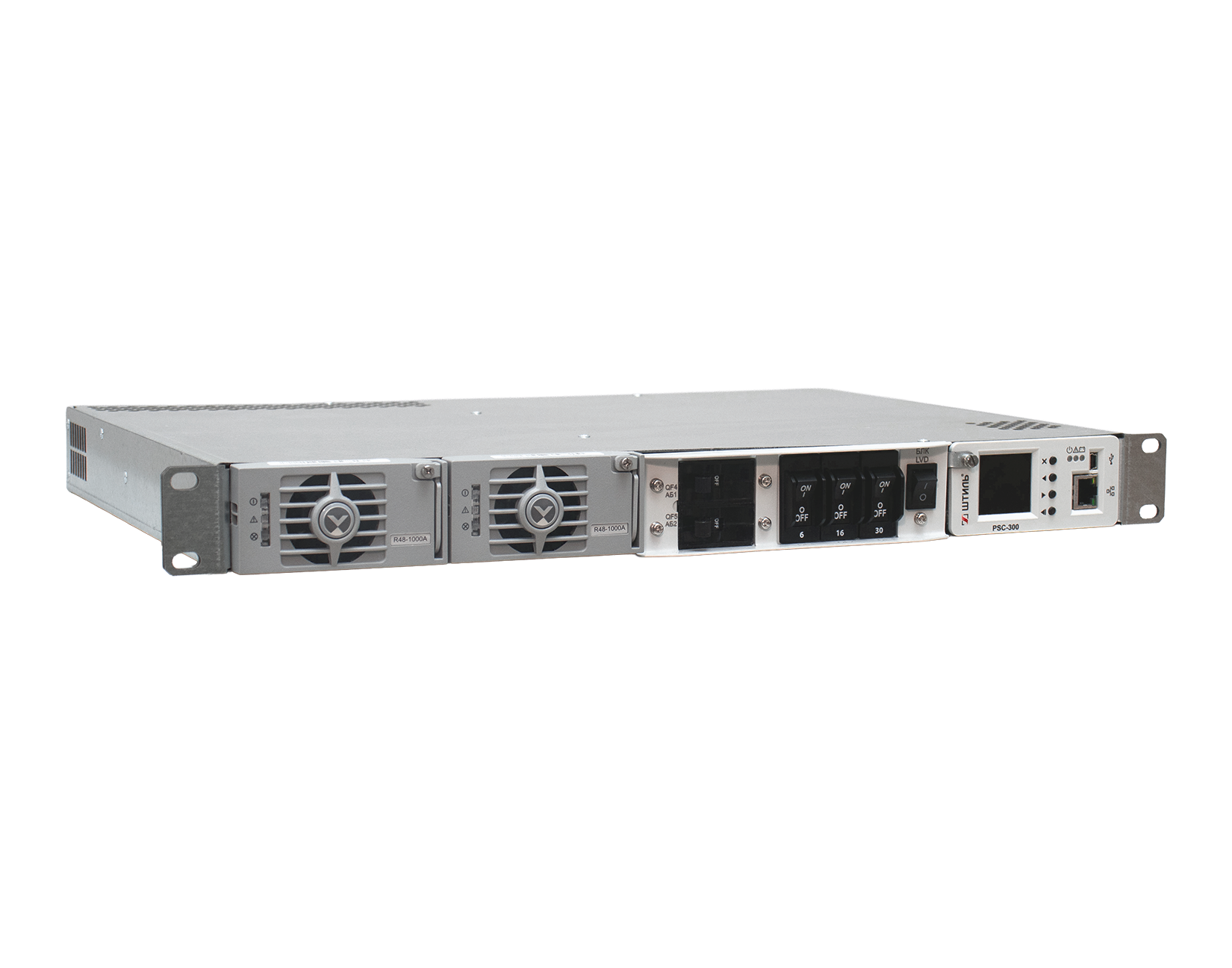

Система электропитания PS48-0040-1U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 44x483x350 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0040-1U обозначена в таблице ниже.
В состав изделий, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200.03 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установка питания «Штиль» PS48-0040-1U осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.
Отличные технические характеристики
- диапазон входного переменного напряжения – 85-300 В;
- диапазон выходного постоянного напряжения – 42-58 В;
- входной коэффициент мощности – 0,99 при 100% нагрузке;
- максимальный выходной ток – до 41,66 А;
- допустимый диапазон входной частоты 45-65 Гц;
- КПД – не менее 92%.
Функциональность и надёжность
- модульная конструкция (установка от 1 до 2 выпрямителей);
- «горячая» замена выпрямителей;
- защита от «глубокого» разряда и контроль температуры АБ;
- расширенный контроль и управление изделием и АБ;
- электронная система защиты c автоматическим восстановлением;
- срок службы – не менее 20 лет.
Общие
| Активная мощность, кВт | 2 |
| Форм-фактор | в стойку (компактные) |
| Страна производитель | Россия |
Входные характеристики
| Тип входной сети | однофазная сеть переменного тока |
| Номинальное входное переменное напряжение, В | 220 |
| Рабочий диапазон входного переменного напряжения, В | 85-300 (в диапазоне 85 - 170 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх = 85 В) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 13,6 (при установке в изделие 2-х источников питания (выпрямителей)) |
Выходные характеристики
| Тип выходного напряжения | постоянное |
| Номинальное выходное напряжение постоянного тока, В | 48 |
| Диапазон выходного напряжения постоянного тока, В | 42-58 |
| Действующее значение пульсаций, мВ | не более 50 |
| Максимальный выходной ток, А | 41,66 (при установке в изделие 2-х источников питания) |
| КПД, % | не менее 92 |
Аккумуляторные батареи (АБ)
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | да |
| Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
Защита
| Контакт заземления РЕ | да |
| Перегрев | защита c автоматическим восстановлением |
| Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Номинал предохранителей защиты нагрузки, А | 6, 16, 30 |
| Номинал предохранителей защиты АБ, А | 63 |
Панель управления и интерфейсы
| Светодиодная индикация | индикация основных состояний изделия |
| USB | да |
| Ethernet | опция |
| «Сухие» контакты | общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +75 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 150000 |
| Среднее время восстановления, ч | не более 1 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х483х350 |
| Высота установки в стойку, U | 1 |
| Масса, кг | не более 8 (при установке в изделие 2-х источников питания) |
| Цвет корпуса | серый |
| 1 | Установка питания PS48-0040-1U в составе: | 1 шт. |
|---|---|---|
| 1.1 | Источники питания (выпрямители) 48 В, 1000 Вт | от 1 до 2 шт. |
| 1.2 | Корзина для установки до 2-х выпрямителей 48 В, 1000 Вт | 1 шт. |
| 1.3 | Автоматические выключатели защиты нагрузки 1Р 6 А | 1 шт. |
| 1.4 | Автоматические выключатели защиты нагрузки 1Р 16 А | 1 шт. |
| 1.5 | Автоматические выключатели защиты нагрузки 1Р 30 А | 1 шт. |
| 1.6 | Шина для подключения нагрузки по постоянному току (без защиты по току) | 1 шт. |
| 1.7 | Автоматические выключатели защиты АБ | 2 шт. (1Р 63 А) |
| 1.8 | Контактор защиты АБ от «глубокого» разряда (контактор LVD), 80 А | 1 шт. |
| 1.9 | Контроллер «Штиль» PSC-200.03 | 1 шт. |
| 1.10 | Датчик температуры | 1 шт. |
| 2 | Руководство по эксплуатации | 1 шт. |
| 3 | ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания | 1 шт. |
| 4 | Упаковка | 1 шт. |
