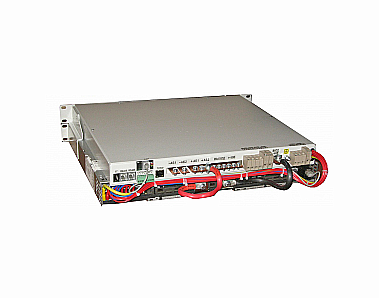

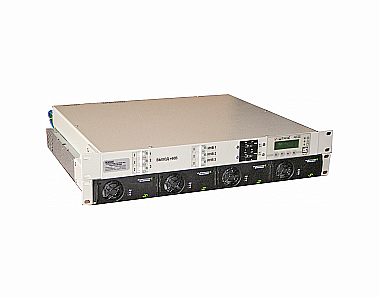

Установка питания PS60-0120 (от 2000 до 8000 Вт)

  • Активная мощность, кВт
    8
  • Форм-фактор
    в стойку (компактные)
  • Номинальное входное переменное напряжение, В
    220/380
  • Номинальное выходное напряжение постоянного тока, В
    60
  • Максимальный выходной ток, А
    120 (при установке в изделие 4-х источников питания (выпрямителей), при Uвх>185 В)
  • Наличие встроенных батарей
    нет
  • Масса, кг
    не более 21 (при установке в изделие 4-х источников питания (выпрямителей))
  • Гарантийный срок, мес
    24
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Группа компаний «Штиль» предлагает российские установки электропитания модели PS60-0120. Устройство отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 120 А, максимальная выходная мощность – 8000 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.

Особенности конструкции

Система электропитания PS60-0120 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 2U, глубина – 400 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0120 обозначена в таблице ниже.

В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Принцип работы

Представленная модель установки питания «Штиль» PS60-0120 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установка питания позволяет подключать до четырех таких модулей.

Отличные технические характеристики
  • диапазон входного переменного напряжения – 85-300 В;
  • диапазон выходного постоянного напряжения – 55-73 В;
  • входной коэффициент мощности – 0,99 при 100% нагрузке;
  • максимальный выходной ток – до 120 А;
  • допустимый диапазон входной частоты 45-65 Гц;
  • КПД – не менее 95%.
Функциональность и надёжность
  • модульная конструкция (установка от 1 до 4 выпрямителей);
  • «горячая» замена выпрямителей;
  • защита от «глубокого» разряда и контроль температуры АБ;
  • расширенный контроль и управление изделием и АБ;
  • электронная система защиты c автоматическим восстановлением;
  • срок службы – не менее 20 лет.

Общие
Активная мощность, кВт 8
Форм-фактор в стойку (компактные)
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная/трехфазная сеть переменного тока
Номинальное входное переменное напряжение, В 220/380
Рабочий диапазон входного переменного напряжения, В 85-300 (в диапазоне 85-175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=85 В)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 46,4 (при установке в изделие 4-х источников питания (выпрямителей))
Выходные характеристики
Тип выходного напряжения постоянное
Номинальное выходное напряжение постоянного тока, В 60
Диапазон выходного напряжения постоянного тока, В 55-73
Действующее значение пульсаций, мВ не более 100
Максимальный выходной ток, А 120 (при установке в изделие 4-х источников питания (выпрямителей), при Uвх>185 В)
КПД, % не менее 95
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ да
Функционал управления АБ защита от «глубокого» разряда, контроль температуры (термокомпенсация)
Защита
Контакт заземления РЕ да
Перегрев защита c автоматическим восстановлением
Пониженное или повышенное входное напряжение защита c автоматическим восстановлением
Номинал предохранителей защиты нагрузки, А 10, 16, 32, 63
Номинал предохранителей защиты АБ, А 100
Панель управления и интерфейсы
Светодиодная индикация индикация основных состояний изделия
USB да
Ethernet опция
«Сухие» контакты общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +75
Срок службы, лет не менее 20
Наработка на отказ, ч не менее 150000
Среднее время восстановления, ч не более 1
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 88х483х400
Высота установки в стойку, U 2
Масса, кг не более 21 (при установке в изделие 4-х источников питания (выпрямителей))
Цвет корпуса серый
1 Установка питания PS60-0120 в составе: 1 шт.
1.1 Источники питания (выпрямители) 60 В, 2000 Вт, 30 А от 1 до 4 шт.
1.2 Корзина для установки до 4-х выпрямителей 1 шт.
1.3 Модуль распределения в составе: 1 шт.
3.1 Автоматические выключатели защиты нагрузки 1Р 10 А 2 шт.
3.2 Автоматические выключатели защиты нагрузки 1Р 16 А 1 шт.
3.3 Автоматические выключатели защиты нагрузки 1Р 32 А 2 шт.
3.4 Автоматические выключатели защиты нагрузки 1Р 63 А 1 шт.
3.5 Автоматические выключатели защиты АБ, 1Р 100 А 2 шт.
3.6 Контактор защиты АБ от «глубокого» разряда (контактор LVD), 160 А 1 шт.
3.7 Контроллер «Штиль» PSC-200.03 1 шт.
1.4 Датчик температуры 1 шт.
2 Руководство по эксплуатации 1 шт.
3 ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания 1 шт.
4 Упаковка
