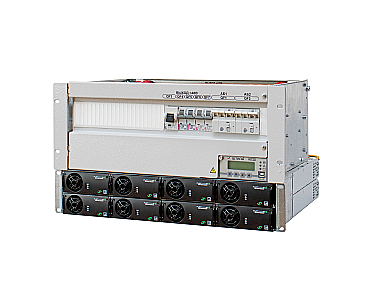

Установка питания «Штиль» PS60-0240 (от 2000 до 16000 Вт)

  • Бесплатная доставка
  • Активная мощность, кВт
    16
  • Форм-фактор
    в стойку (встраиваемые)
  • Номинальное входное переменное напряжение, В
    220/380
  • Номинальное выходное напряжение постоянного тока, В
    60
  • Максимальный выходной ток, А
    240 (при установке в изделие восьми источников питания (выпрямителей), при Uвх>185 В)
  • Наличие встроенных батарей
    нет
  • Масса, кг
    не более 35 (при установке в изделие восьми источников питания (выпрямителей))
  • Гарантийный срок, мес
    24
Все характеристики
  • Бесплатная доставка
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Группа компаний «Штиль» предлагает российские установки электропитания модели PS60-0240. Устройство отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 240 А, максимальная выходная мощность – 16000 Вт. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.

Особенности конструкции

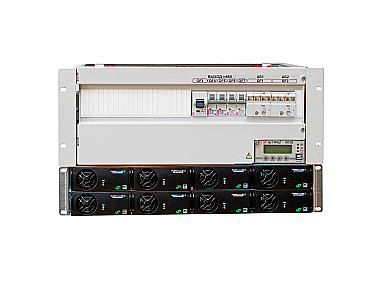

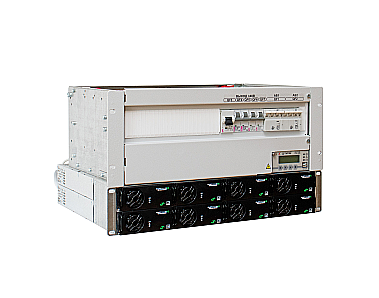

Система электропитания PS60-0240 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 6U, глубина – 383 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0240 обозначена в таблице ниже.

Варианты исполнения установки питания PS60-0240 Количество выпрямителей, шт. Максимальный выходной ток, А Выходная мощность, Вт Масса, кг
PS60-0240 (1/2000-6U) 1 30 2000 21
PS60-0240 (2/2000-6U) 2 60 4000 23
PS60-0240 (3/2000-6U) 3 90 6000 25
PS60-0240 (4/2000-6U) 4 120 8000 27
PS60-0240 (5/2000-6U) 5 150 10000 29
PS60-0240 (6/2000-6U) 6 180 12000 31
PS60-0240 (7/2000-6U) 7 210 14000 33
PS60-0240 (8/2000-6U) 8 240 16000 35

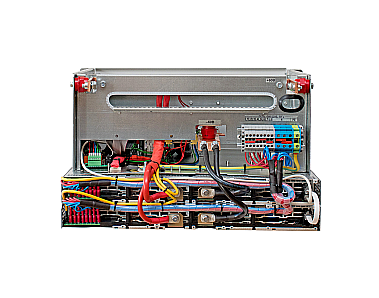

В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Принцип работы

Представленная модель установки питания «Штиль» PS60-0240 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установка питания позволяет подключать до четырех таких модулей.


Отличные технические характеристики
  • диапазон входного переменного напряжения – 85-300 В;
  • диапазон выходного постоянного напряжения – 55-73 В;
  • входной коэффициент мощности – 0,99 при 100% нагрузке;
  • максимальный выходной ток – до 240 А;
  • допустимый диапазон входной частоты 45-65 Гц;
  • КПД – не менее 95%.
Функциональность и надёжность
  • модульная конструкция (установка от 1 до 8 выпрямителей);
  • «горячая» замена выпрямителей;
  • защита от «глубокого» разряда и контроль температуры АБ;
  • расширенный контроль и управление изделием и АБ;
  • электронная система защиты c автоматическим восстановлением;
  • срок службы – не менее 20 лет.
Общие
Страна производитель Россия
Активная мощность, кВт 16
Форм-фактор в стойку (встраиваемые)
Входные характеристики
Рабочий диапазон входного переменного напряжения, В 85-300 (в диапазоне 85-175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=85 В)
Номинальное входное переменное напряжение, В 220/380
Максимальный входной ток, А 92,8 (при установке в изделие восьми источников питания (выпрямителей))
Входной коэффициент мощности 0,99
Допустимый диапазон входной частоты, Гц 45-65
Номинальная входная частота, Гц 50
Тип входной сети однофазная/трехфазная сеть переменного тока
Выходные характеристики
Действующее значение пульсаций, мВ не более 100
Диапазон выходного напряжения постоянного тока, В 55-73
Номинальное выходное напряжение постоянного тока, В 60
Тип выходного напряжения постоянное
КПД, % не менее 95
Максимальный выходной ток, А 240 (при установке в изделие восьми источников питания (выпрямителей), при Uвх>185 В)
Аккумуляторные батареи (АБ)
Функционал управления АБ защита от «глубокого» разряда, контроль температуры (термокомпенсация)
Поддержка подключения внешних АБ да
Наличие встроенных батарей нет
Защита
Номинал предохранителей защиты нагрузки, А 10, 32, 63
Номинал предохранителей защиты АБ, А 150
Пониженное или повышенное входное напряжение защита c автоматическим восстановлением
Контакт заземления РЕ да
Перегрев защита c автоматическим восстановлением
Панель управления и интерфейсы
«Сухие» контакты общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения
Светодиодная индикация индикация основных состояний изделия
USB да
Ethernet опция
RS-485 да
Надежность и эксплуатационные характеристики
Среднее время восстановления, ч не более 1
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +75
Срок службы, лет не менее 20
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 266х483х363
Высота установки в стойку, U 6
Масса, кг не более 35 (при установке в изделие восьми источников питания (выпрямителей))
Цвет корпуса серый
1 Установка питания PS60-0240 в составе: 1 шт.
1.1 Источники питания (выпрямители) 60 В, 2000 Вт, 30 А от 1 до 8 шт.
1.2 Корзина для установки до 4-х выпрямителей 2 шт.
1.3 Модуль распределения 4U: в составе: 1 шт.
1.3.1 Автоматические выключатели защиты нагрузки 1Р 10 А 2 шт.
1.3.2 Автоматические выключатели защиты нагрузки 1Р 32 А 2 шт.
1.3.3 Автоматические выключатели защиты нагрузки 1Р 63 А 2 шт.
1.3.4 Автоматические выключатели защиты АБ, 1Р 150 А 2 шт.
1.3.5 Контактор защиты АБ от «глубокого» разряда (контактор LVD), 250 А 1 шт.
1.3.6 Контроллер «Штиль» PSC-200.03 1 шт.
1.4 Датчик температуры 1 шт.
2 Руководство по эксплуатации 1 шт.
3 ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания 1 шт.
4 Упаковка 1 шт.
