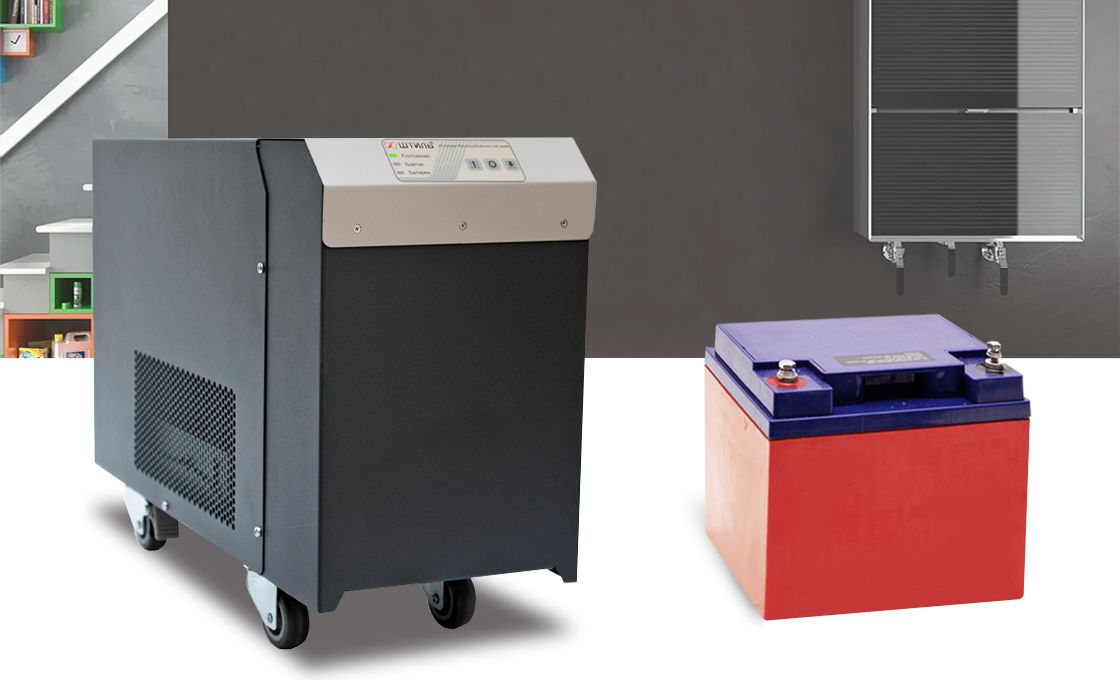

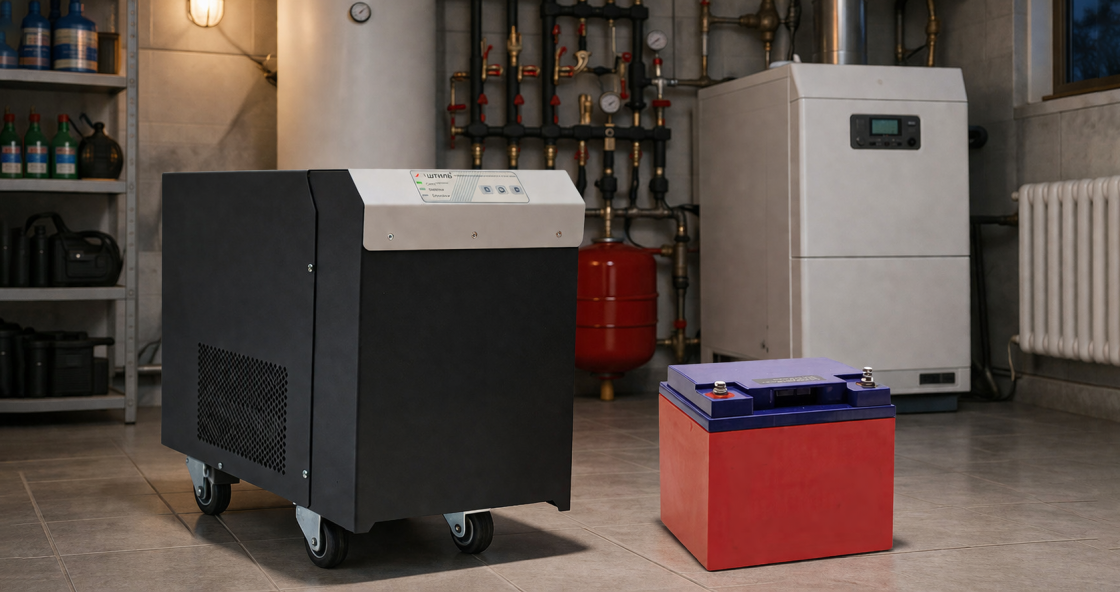

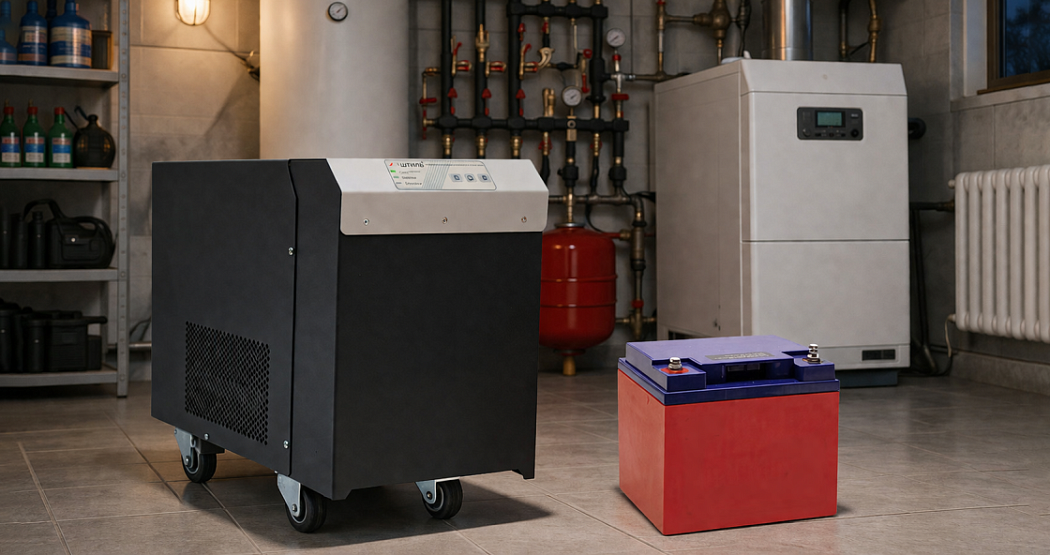

Будет ли работать бесперебойник без аккумулятора?
Схемотехника работы разных типов источников бесперебойного питания будет определять возможность функционирования устройств при отсутствии или неисправности АБ. Рассмотрим подробно принцип действия каждого устройства.

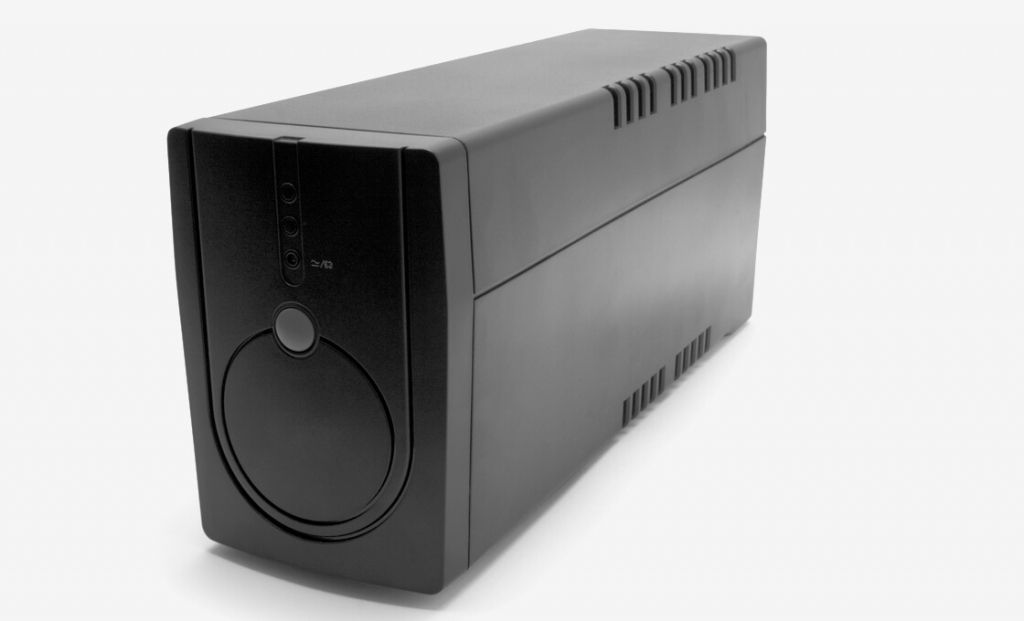

Резервные ИБП (off-line)
ИБП резервного типа работают по такому же принципу, как и реле напряжения: они контролируют входное напряжение, и в случае его полного пропадания или выхода за допустимый диапазон (в среднем 185-255 В) контакт размыкается, а затем электроснабжение переходит на резервную цепь, состоящую из аккумулятора и инвертора.
ИБП резервного типа в основном используются для организации автономного электроснабжения домашнего компьютерного оборудования. Нетребовательные к качеству электропитания потребители вполне могут работать в широком диапазоне сетевого напряжения, которое источник питания транслирует на нагрузку, а также функционировать при входном сигнале с аппроксимированной синусоидой, поступающем на электроприборы во время питания от аккумуляторов.
Данные модели ИБП имеют в своем составе встроенные аккумуляторы ёмкостью 4,5-9 Ач (как правило, в количестве 1 шт.), которые способны обеспечить резервное питание потребителей на непродолжительное время (в среднем до 10 мин при 100% нагрузке). Этого будет достаточно, чтобы корректно завершить работу компьютера или перевести его питание на генератор.
Теоретически ИБП резервного типа могут работать от сети без аккумулятора. Однако схемотехника данных устройств выполнена таким образом, что, например, при разряде батареи или выходе её из строя устройство не включится или уйдет в ошибку. При этом питание от сети будет заблокировано.
В интернете можно найти советы умельцев по самостоятельной переделке платы управления резервных ИБП таким образом, чтобы они могли включаться и работать без аккумулятора. Однако их функционирование в таком режиме редко является целесообразным, так как они не стабилизируют напряжение и далеко не всегда могут работать в качестве полноценного сетевого фильтра.
| Технические характеристики резервных ИБП | |
| Встроенные аккумуляторы | 4,5-9 Ач |
| Подключение внешних аккумуляторов | не подключаются (большинство моделей) |
| Время автономной работы | до 10 мин при 100% нагрузке (среднее значение) |
| Работа без аккумуляторов | не запускается (большинство моделей) |
| Целесообразность работы без АБ |
|
Линейно-интерактивные ИБП (line-interactive)

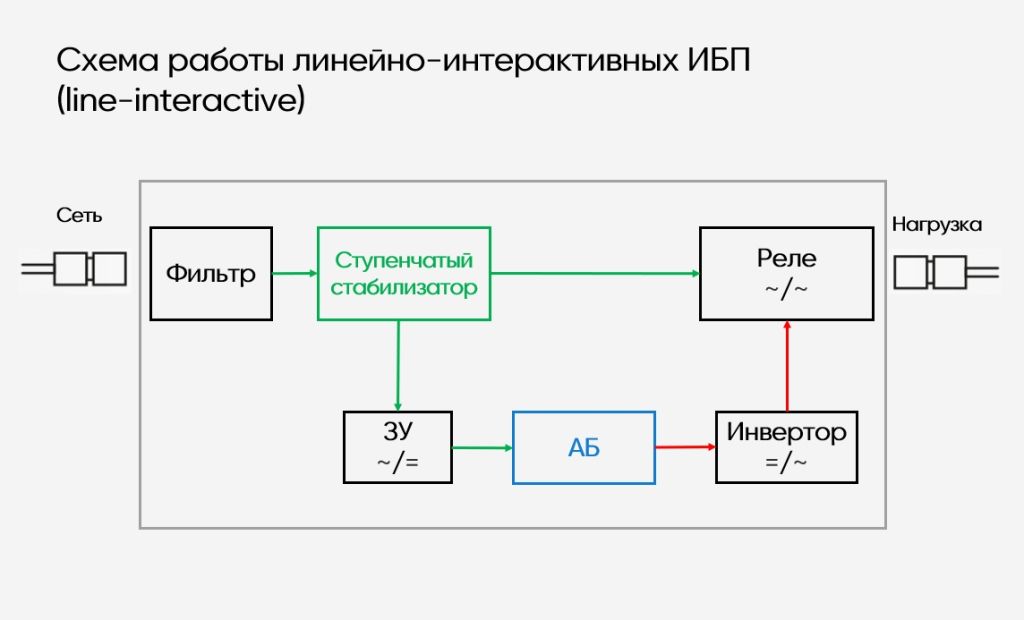

Линейно-интерактивные ИБП отличаются от первого типа лишь только тем, что в схеме их работы присутствует ступенчатый регулятор напряжения, который за счет коммутации обмоток автотрансформатора выполняет коррекцию напряжения в диапазоне 165-275 В (среднее значение). При этом на нагрузку часто поступает сигнал с низкой точностью (отклонение выходного напряжения от номинального значения может доходить до 25%) и аппроксимированной синусоидой как при работе от сети, так и от аккумуляторных батарей. При выходе напряжения за допустимый диапазон стабилизации ИБП переключаются на аккумуляторы.
Как правило, в линейно-интерактивных источниках питания встроены аккумуляторы емкостью 4,5-9 Ач. У некоторых изделий есть возможность подключения внешних аккумуляторных решений.
Среди линейно-интерактивных ИБП встречаются модели, которые:
- могут свободно работать без аккумуляторов, но будут выдавать ошибку (отсутствие или неисправность АБ);
- не запускаться при неисправности или отсутствии аккумулятора.
Если же источник питания запускается и функционирует без батарей, то он может служить в качестве стабилизатора напряжения. Однако его выходные технические характеристики подойдут далеко не для всех электроприборов.
| Технические возможности линейно-интерактивных ИБП | |
| Встроенные аккумуляторы | 4,5-9 Ач |
| Подключение внешних аккумуляторов | в зависимости от модели |
| Время автономной работы |
|
| Работа без аккумуляторов | допускается (большинство моделей) |
| Целесообразность работы без АБ | Могут работать как ступенчатый стабилизатор напряжения в ограниченном диапазоне, не всегда имеют высокую точность выходного сигнала и чистую синусоиду, что многим видам нагрузки не подойдет |
ИБП двойного преобразования (on-line)

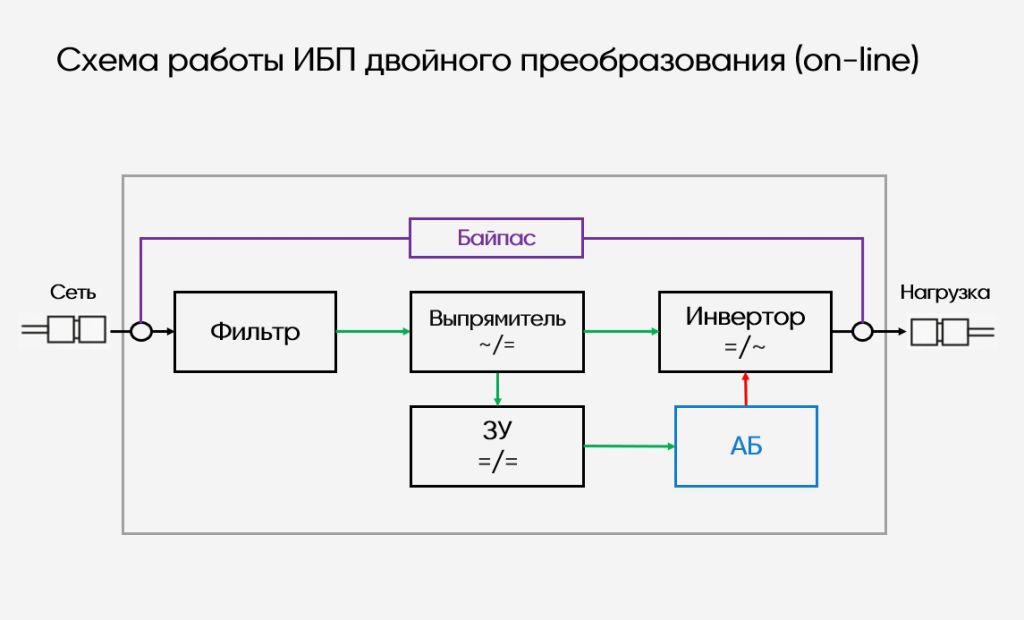

Самые современные источники бесперебойного питания, которые работают по принципу двойного преобразования электроэнергии. Входное переменное напряжение сначала трансформируется в постоянное, а затем проходит через инвертор и становится снова переменным, но уже с идеальными параметрами. В схемотехнике данных типов ИБП аккумулятор располагается в цепи между выпрямителем и инвертором и постоянно подзаряжается от преобразованного входного напряжения.
Данные изделия способны выполнять коррекцию напряжения в широком диапазоне (в среднем 115-295 В) и подавать на нагрузку высококачественное напряжение с идеальным синусом, независимо от режима работа (от сети или от батарей).
Модели онлайн ИБП условно разделяются на два основных подвида:
- с внутренними аккумуляторными батареями емкостью 7-9 Ач, которые предустановлены внутри корпуса;
- без встроенных АБ, но с возможностью установки внешних аккумуляторов емкостью до 250 Ач (в бытовом секторе).
Особенность онлайн ИБП заключается в том, что при отсутствии аккумуляторов или их разряде/неисправности устройства продолжают выполнять электропитание нагрузки от сети как полноценный стабилизатор напряжения. Однако важно учесть особенности работы изделий в таком режиме. У некоторых моделей он воспринимается как возникновение аварии и сопровождается включением соответствующих светосигнальных индикаторов и звуковой сигнализацией. При этом возможность отключения такой сигнализации может отсутствовать, что будет создавать некоторый дискомфорт для пользователей.
| Технические возможности ИБП двойного преобразования | |
| Встроенные аккумуляторы | 7-9 Ач или отсутствуют |
| Подключение внешних аккумуляторов | в основном в моделях без встроенных АБ |
| Время автономной работы |
|
| Работа без аккумуляторов | допускается (однако у некоторых моделей нельзя отключить звуковую и светосигнальную сигнализацию такого режима работы) |
| Целесообразность работы без АБ | Могут работать как полноценный стабилизатор напряжения, обеспечивающий высококачественное электропитание и защиту нагрузки от перепадов напряжения |
Особенности работы ИБП «Штиль» без аккумуляторов

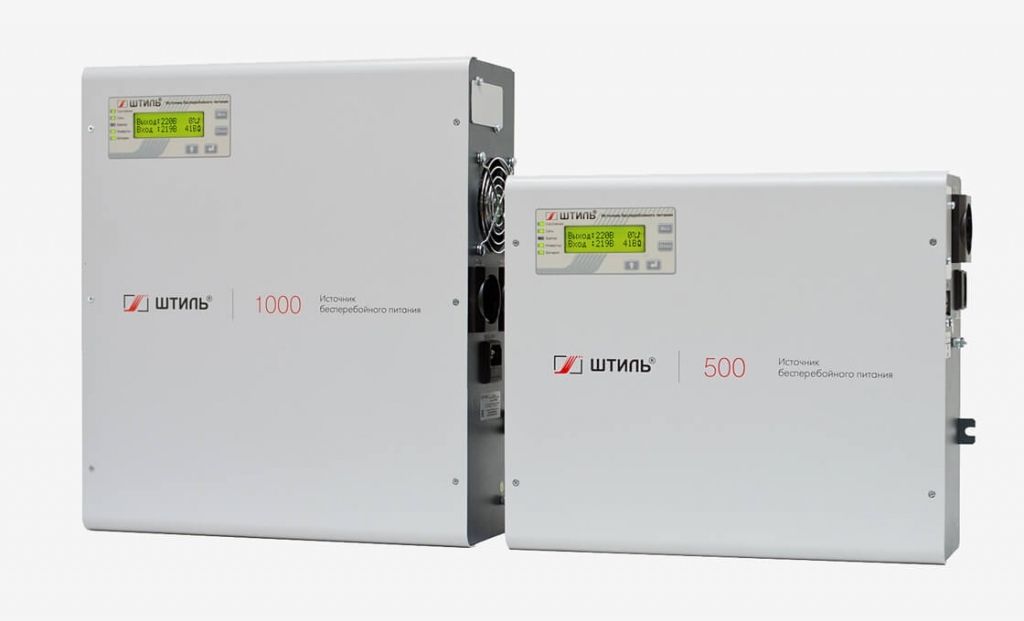

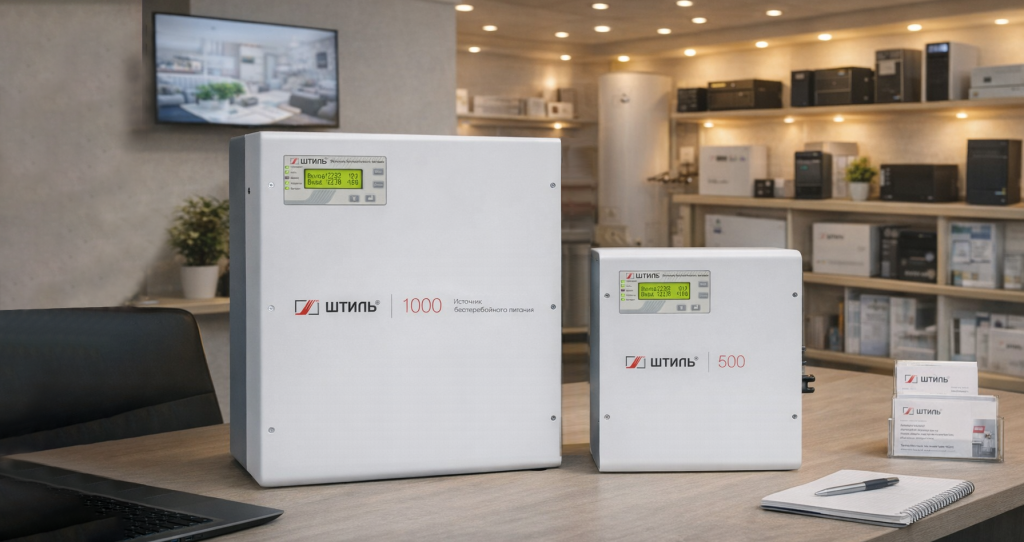

Российский производитель систем электропитания «Штиль» выпускает широкий модельный ряд однофазных и трехфазных онлайн ИБП настенного, напольного, стоечного и универсального (напольного/стоечного) исполнения. Устройства имеют выходную мощность от 250 ВА до 500 кВА.
Примененная в схемотехнике ИБП технология двойного преобразования позволяет устройствам:
- корректировать входной сигнал в расширенном диапазоне 90-310 В без переключения на работу от аккумуляторов;
- мгновенно (без задержек и разрывов) переключать питание нагрузки на аккумуляторы и обратно на сеть;
- обеспечивать электропитание подключенных потребителей высококачественным напряжением (отклонение от номинального значения составляет не более 2%) с идеальной синусоидальной формой как при работе от аккумуляторов, так и при питании от сети.
По аккумуляторным решениям онлайн ИБП «Штиль» разделяются на три подвида:
- со встроенными аккумуляторами (серия SL), в которых предустановлены аккумуляторы емкостью 9 Ач и есть возможность подключения внешних батарей (не более 18 Ач – две группы по 9 Ач. К моделям ST1106L и ST1110SL можно подключать более мощные аккумуляторы);
- без встроенных АБ (серии L, LD, TL, TLD), но с возможностью подключения внешних аккумуляторов различной ёмкости (до 250 Ач);
- без встроенных АБ (модели SW250 и ST250), но с возможностью установки аккумуляторов различной емкости (до 100 Ач) во внутренний отсек устройства.
