ИБП SR1101SL (1000 ВА)
- Активная мощность, кВт 0,9
- Форм-фактор в стойку
- Топология on-line (с двойным преобразованием)
- Предельный диапазон входного напряжения, В 90-295
- Номинальное выходное напряжение, В 220
- Диапазон настройки выходного напряжения, В 220-240
- Точность стабилизации выходного напряжения, % ±2
- Форма выходного напряжения чистая синусоида
- Максимальный выходной ток, А 4,5
- Наличие встроенных батарей да
- Электронный автоматический байпас да
- Степень защиты от пыли и влаги IP20
- Гарантийный срок, мес 24
ИБП SR1101SL топологии онлайн применяется для обеспечения бесперебойной работы и надежной защиты от перепадов сетевого напряжения однофазной нагрузки мощностью до 1000 ВА /900 Вт, например:
- серверов и сетевого оборудования;
- телекоммуникационной техники и систем связи;
- систем безопасности и охраны;
- приборов учета электроэнергии и другой контрольно-измерительной техники.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1101SL отлично функционирует в связке с дизельгенераторными установками.
SR1101SL – это ИБП с двойным преобразованием энергии, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с точным значением.
Устройство охлаждается с помощью малошумного вентилятора, скорость работы которого зависит от уровня нагрузки.
Установка и подключение

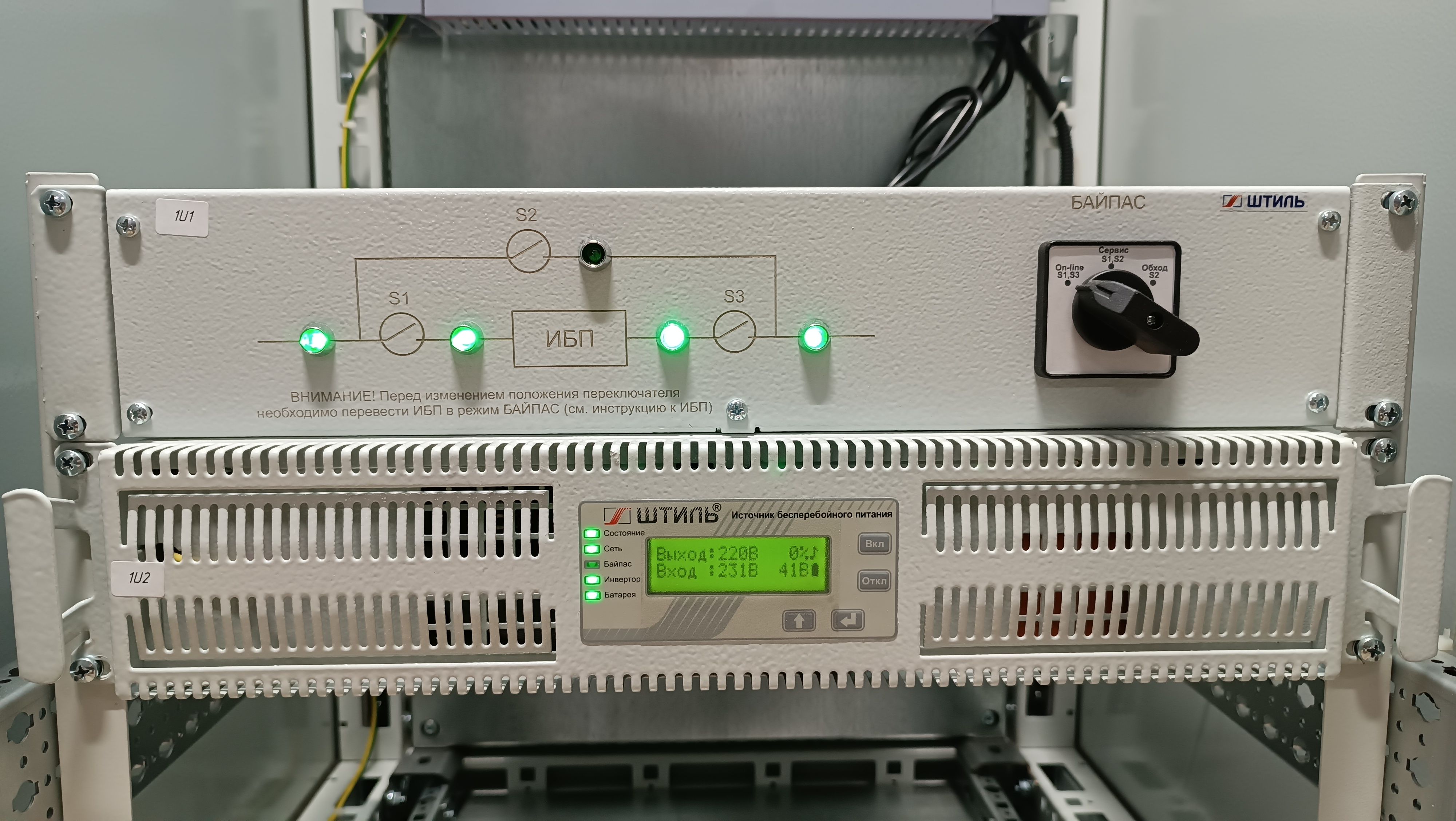

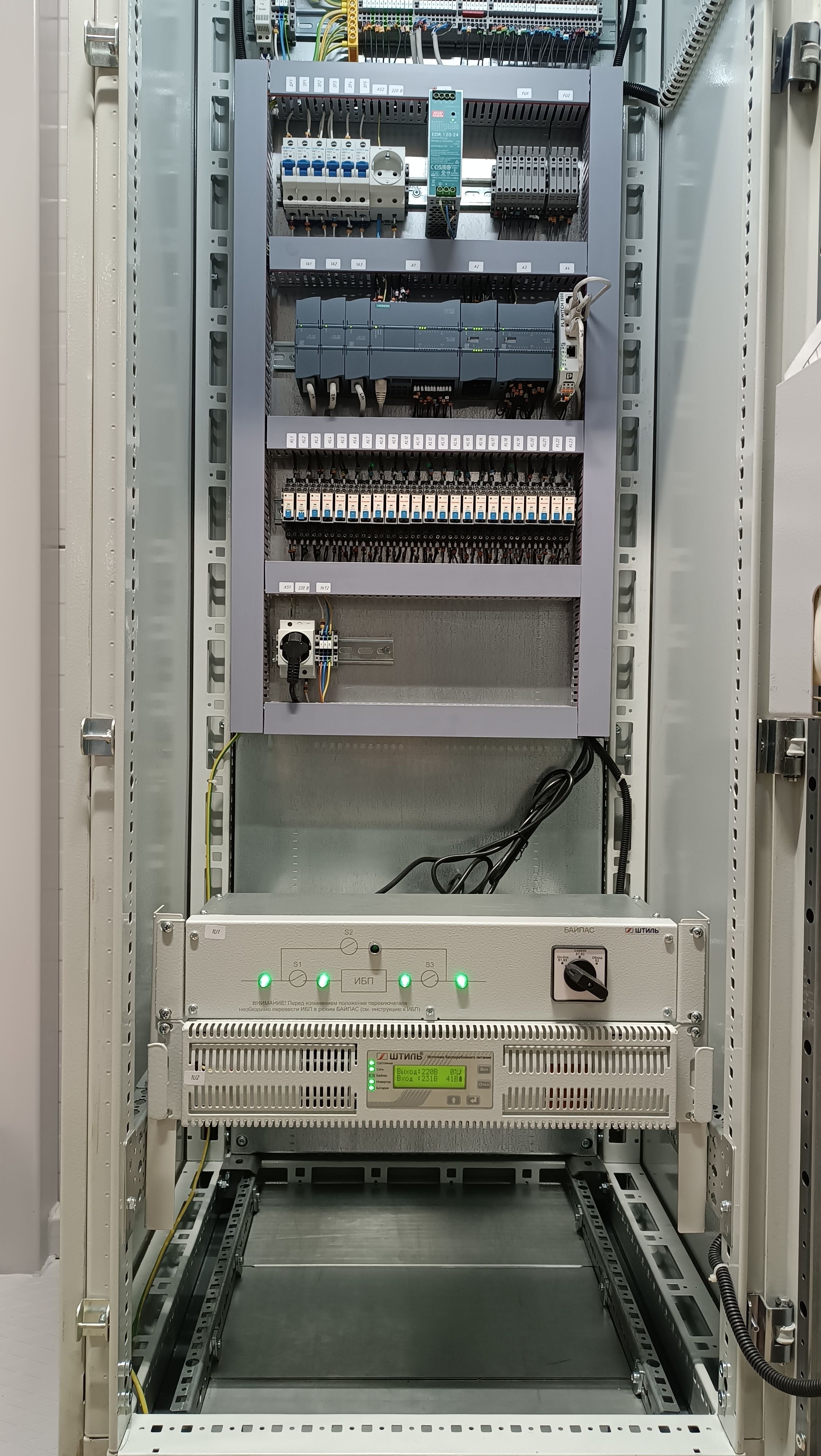

SR1101SL имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек.
Для подключения нагрузки предусмотрены два типа разъемов: евророзетка (1 шт.), «компьютерные» розетки С13 (3 шт.). Для подключения входного переменного напряжения используется разъем С14.
Автономная работа
ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMR-96-09 и BMR-96-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
В ИБП SR1101SL используется современная электронная защита от:
- перегрузки по выходу;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины «ухода» в защиту ИБП автоматически перезапускается.
Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку либо через байпас безразрывно переводит её питание на сеть).
Как купить?
Купить ИБП SR1101SL и аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
SR1101SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
Средства мониторинга
На задней панели корпуса ИБП размещены два слота для установки плат, позволяющих организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено четыре модели плат с интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.
- плавный пуск;
- резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
- увеличение времени резервного питания нагрузки до 27 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей;
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения) ;
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга;
- большой выбор дополнительных аксессуаров.
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы не менее 10 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
| Полная мощность, кВА | 1 |
| Активная мощность, кВт | 0,9 |
| Число фаз | 1 в 1 |
| Форм-фактор | в стойку |
| Топология | on-line (с двойным преобразованием) |
| Режимы работы | on-line, автономный, ECO |
| Страна производитель | Россия |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 220 |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В | 90-295 |
| Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-55 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 7 |
| Плавный пуск | да |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240 |
| Точность стабилизации выходного напряжения, % | ±2 |
| Форма выходного напряжения | чистая синусоида |
| Выходной коэффициент мощности | 0,9 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Максимальный выходной ток, А | 4,5 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| КПД в режиме on-line, % | 95 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 86 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Наличие встроенных батарей | да |
| Поддержка подключения внешних АБ | да |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 36 |
| Номинальный ток заряда встроенного ЗУ, А | 1 |
| Количество встроенных АБ 12В, шт. | 3 |
| Емкость встроенных АБ, Ач | 9 |
| Возможность «горячей» замены встроенных АБ | нет |
| Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин | 5 (15) |
| Ориентировочное время автономной работы (при 80% загрузке ИБП) | 8 мин |
| Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Перегрузка по выходу | электронная защита с автовосстановлением |
| Короткое замыкание | электронная защита с автовосстановлением |
| Перегрев | электронная защита с автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
| Защита сети от высокочастотных помех | 100 кГЦ - 30 МГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Электронный автоматический байпас | да |
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга) |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| EPO | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. |
| Входная сеть | IEC-320-C14 |
| Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.) |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 88х466х411 |
| Высота установки в стойку, U | 2 |
| Масса, кг | 17 |
| Цвет корпуса | серый |
| Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы (от встроенных батарей), мин | 120 | 45 | 25 | 20 | 15 | 12 | 10 | 8 | 7 | 5 |
Для обеспечения более длительного времени автономной работы необходимо использовать внешние батарейные модули.
| Батарейные модули/стеллажи |
Суммарная ёмкость АБ, Ач |
Время автономной работы (в зависимости от уровня нагрузки), мин | Стоимость | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | ||||
| 18 | 270 | 120 | 65 | 45 | 35 | 30 | 25 | 20 | 17 | 15 |
23 820 ₽ |
||
| 27 | 440 | 210 | 120 | 70 | 55 | 45 | 40 | 35 | 30 | 27 |
31 360 ₽ |
||
Если указанного времени автономной работы недостаточно, необходимо использовать ИБП SR1101L с большим перечнем совместимых решений.
| ИБП переменного тока SR1101SL | 1 шт. |
| Встроенные аккумуляторные батареи (12 В, 9 Ач) | 3 шт. |
| Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м | 1 шт. |
| Кабель нагрузки типа «C14 - C13», длина 1,5 м | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Упаковка | 1 шт. |
| Гарантийный талон | 1 шт. |
