Модуль байпаса EBM-01-RC для ИБП Штиль c установкой в стойку

Модуль внешнего байпаса EBM-01-RC применяется совместно с однофазными моделями ИБП SR1101L или SR1101SL стоечного исполнения выходной мощностью 1 кВА. Устройство предназначено для организации ручного, безразрывного переключения питания нагрузки с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

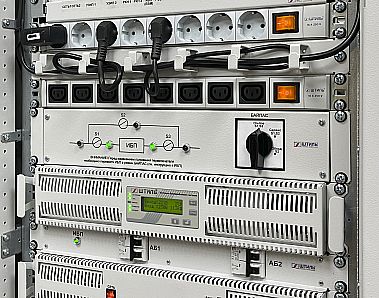

EBM-01-RC крепится в 19-дюймовые направляющие стойки или телекоммуникационного шкафа, высота прибора – 2U.

Модуль внешнего байпаса EBM-01-RC имеет три режима работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):

Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.
режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):

Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):

Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Подключение к сети производится с помощью сетевого шнура «Вилка Schuko – С13».

Ко входу и выходу ИБП модуль подключается через сетевой шнур «С14 – С13». Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.

Для подключения нагрузки предусмотрены: IEC-320-C13 (6 шт.), розетка Schuko (1 шт.) и клеммы (L, N, PE).

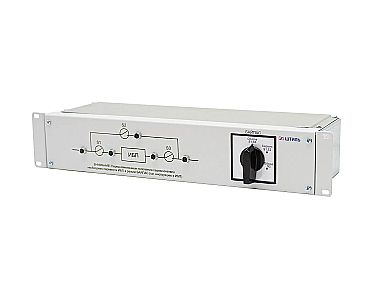

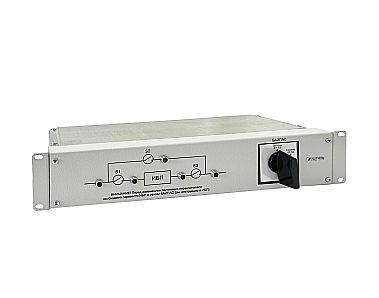

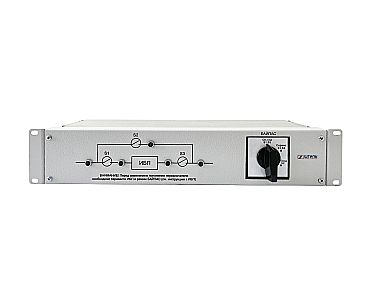

На фронтальной стороне модуля расположены:

структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
ручка кулачкового переключателя для удобного переключения режимов работы прибора.

Для дистанционного контроля выбранного режима работы предусмотрены «сухие» сигнальные контакты. Опция не входит в стандартную комплектацию и заказывается дополнительно.
