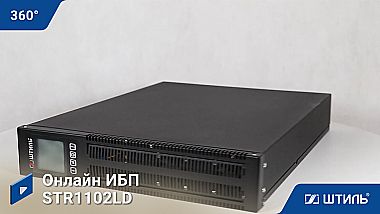

Онлайн ИБП STR1102LD (2 кВА / 1,8 кВт)

  • Активная мощность, кВт
    1,8
  • Время автономной работы (при 80% загрузке ИБП)
    Зависит от ёмкости внешних АБ
  • Число фаз
    1 в 1
  • Форм-фактор
    напольный/в стойку
  • Топология
    on-line (с двойным преобразованием)
  • Режимы работы
    on-line, автономный, байпас, ECO
  • Предельный диапазон входного напряжения, В
    90-295
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    220-240, шаг 10
  • Точность стабилизации выходного напряжения, %
    ±2
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    9
  • Наличие встроенных батарей
    нет
  • Номинальное напряжение АБ, В
    72
  • Электронный автоматический байпас
    да
  • Степень защиты от пыли и влаги
    IP20
  • Габаритные размеры ВхШхГ (в упаковке), мм
    135х490х700
  • Масса, кг
    13
  • Гарантийный срок, мес
    24
68 470 ₽
В производстве
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Онлайн ИБП STR1102LD универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 2000 ВА /1800 Вт, например:

  • серверных, компьютерных залов и дата-центров;
  • сетевого оборудования и телекоммуникационной техники;
  • систем безопасности, аварийной сигнализации и видеонаблюдения;
  • контрольно-измерительных приборов и устройств АСУ ТП.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1102LD отлично функционирует в связке с дизельгенераторными установками.

STR1102LD – это ИБП с технологией двойного преобразования, благодаря чему устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ;
  • моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением.

Установка и подключение

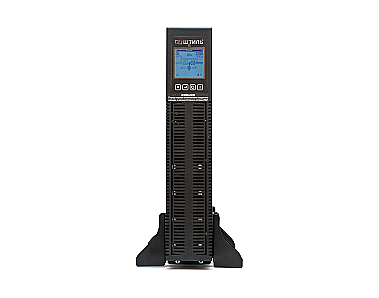

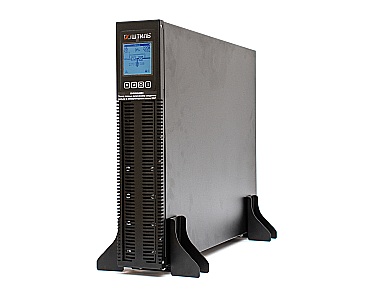

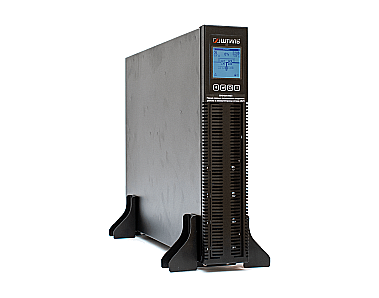

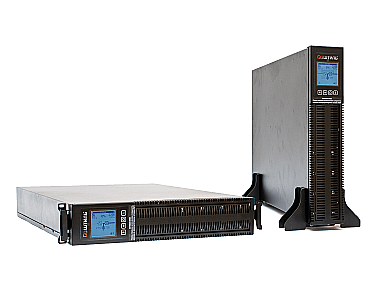

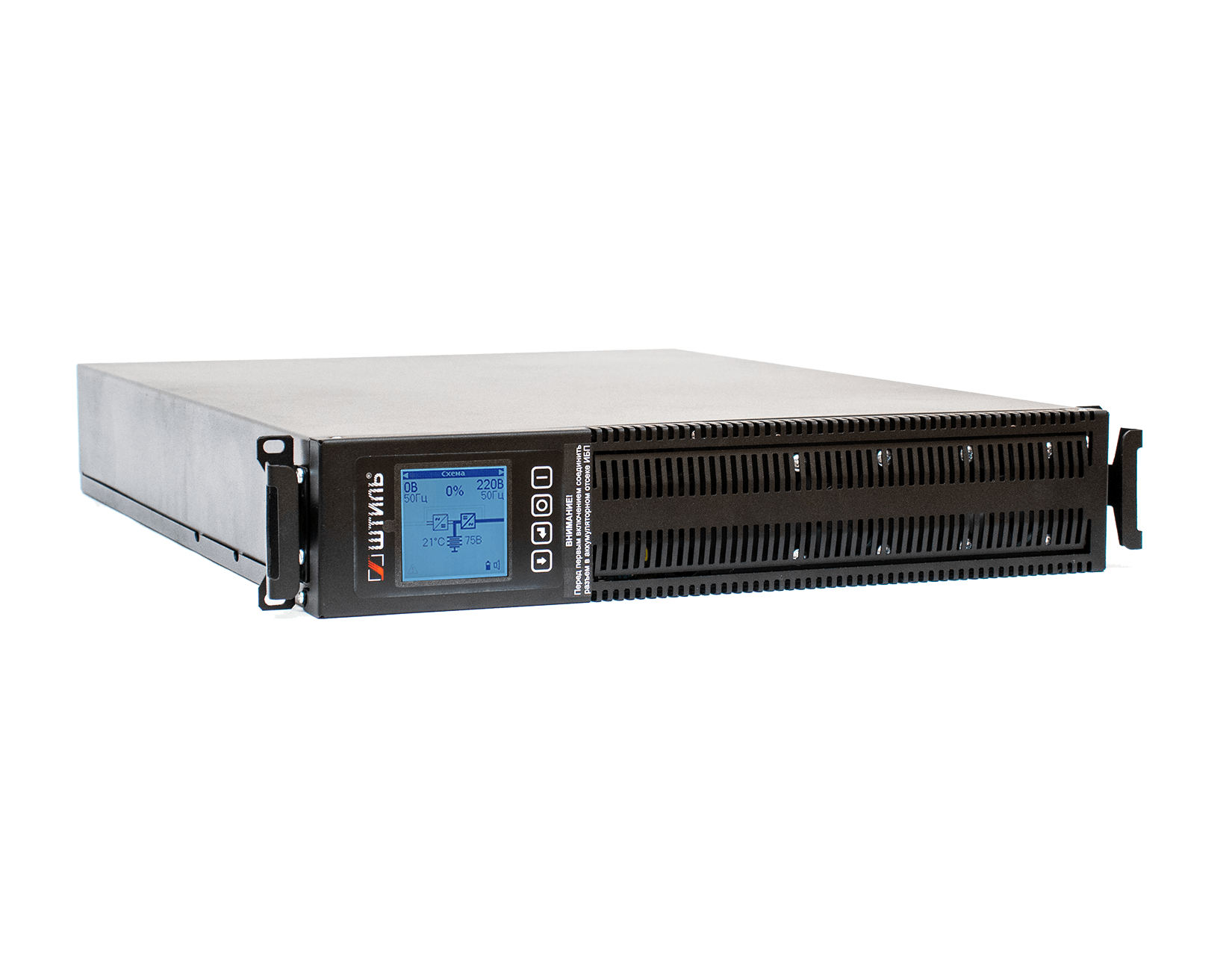

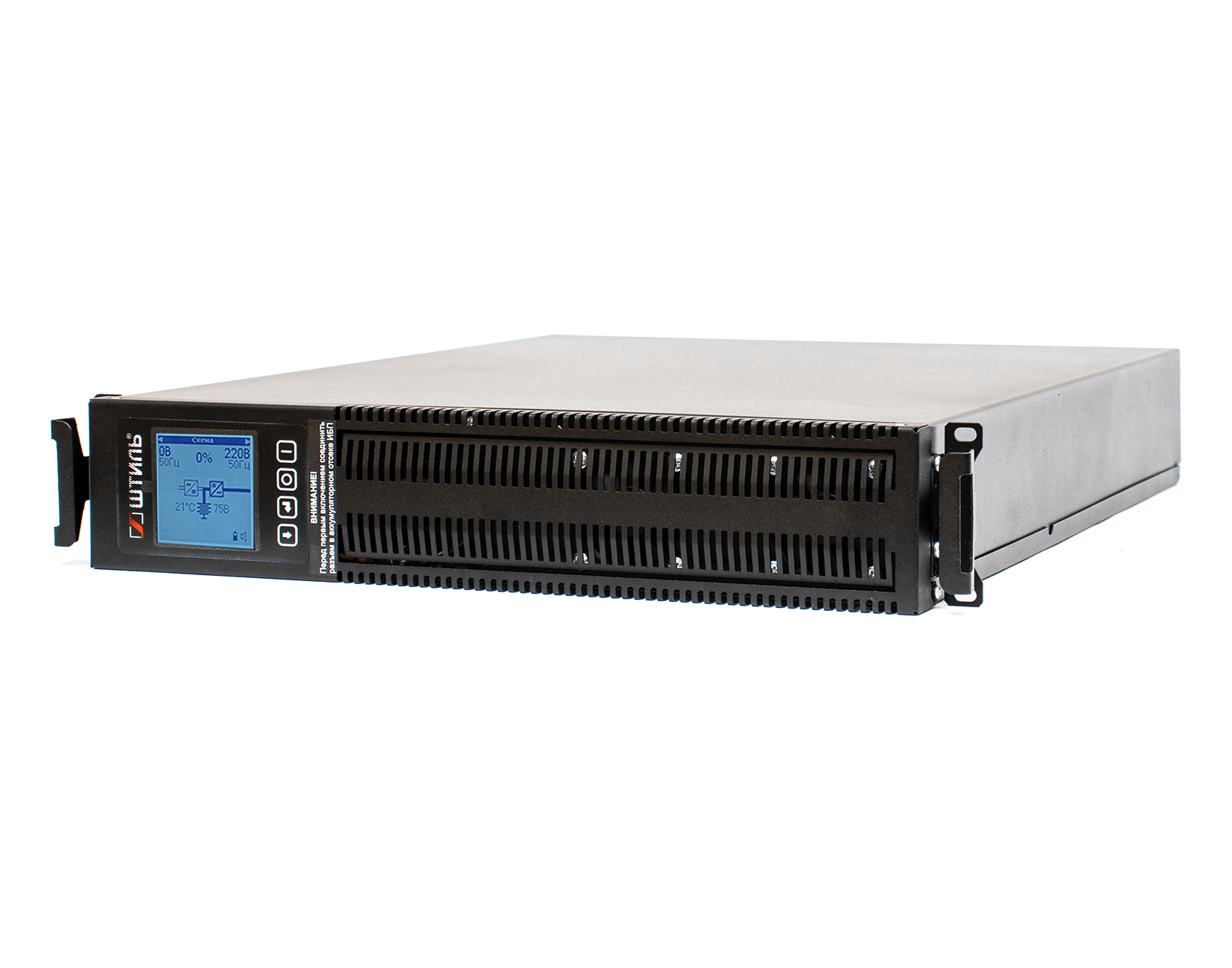

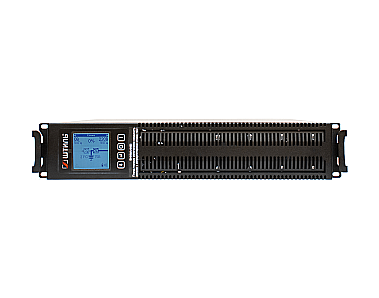

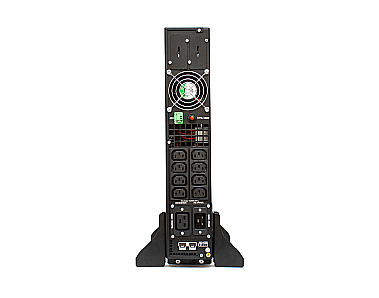

STR1102LD может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.

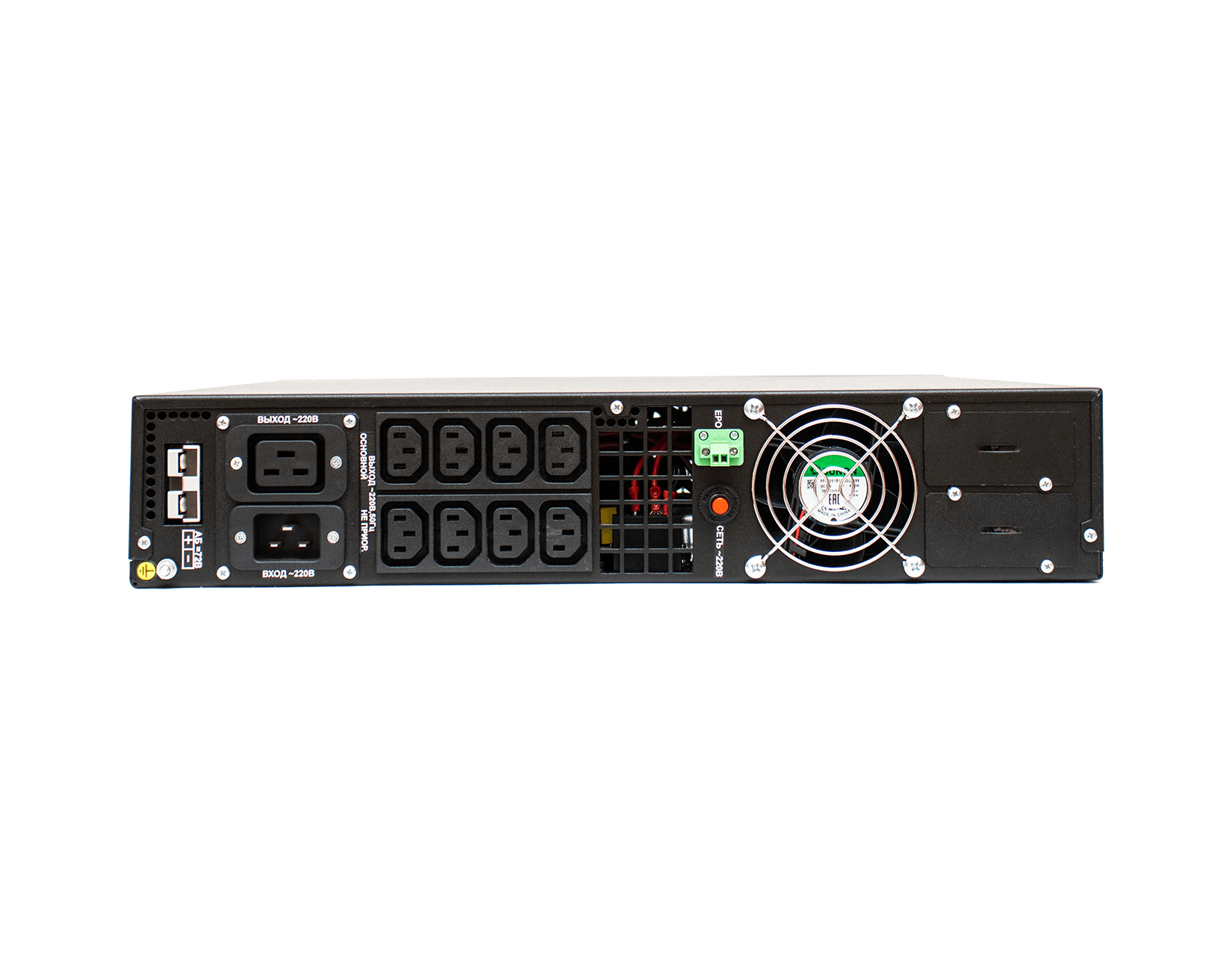

Для подключения электрооборудования ИБП имеет следующие разъемы: восемь «компьютерных» розеток С13 и одну розетку С19. Подключение к входной сети выполняется через разъем C20.

Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

Автономная работа

ИБП обладает встроенным зарядным устройством (ток 8 А) и возможностью подключения внешних свинцово-кислотных АБ, за счет которых обеспечивается необходимое время автономной работы нагрузки (Таблица времени автономной работы).

Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.

В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

Панель управления

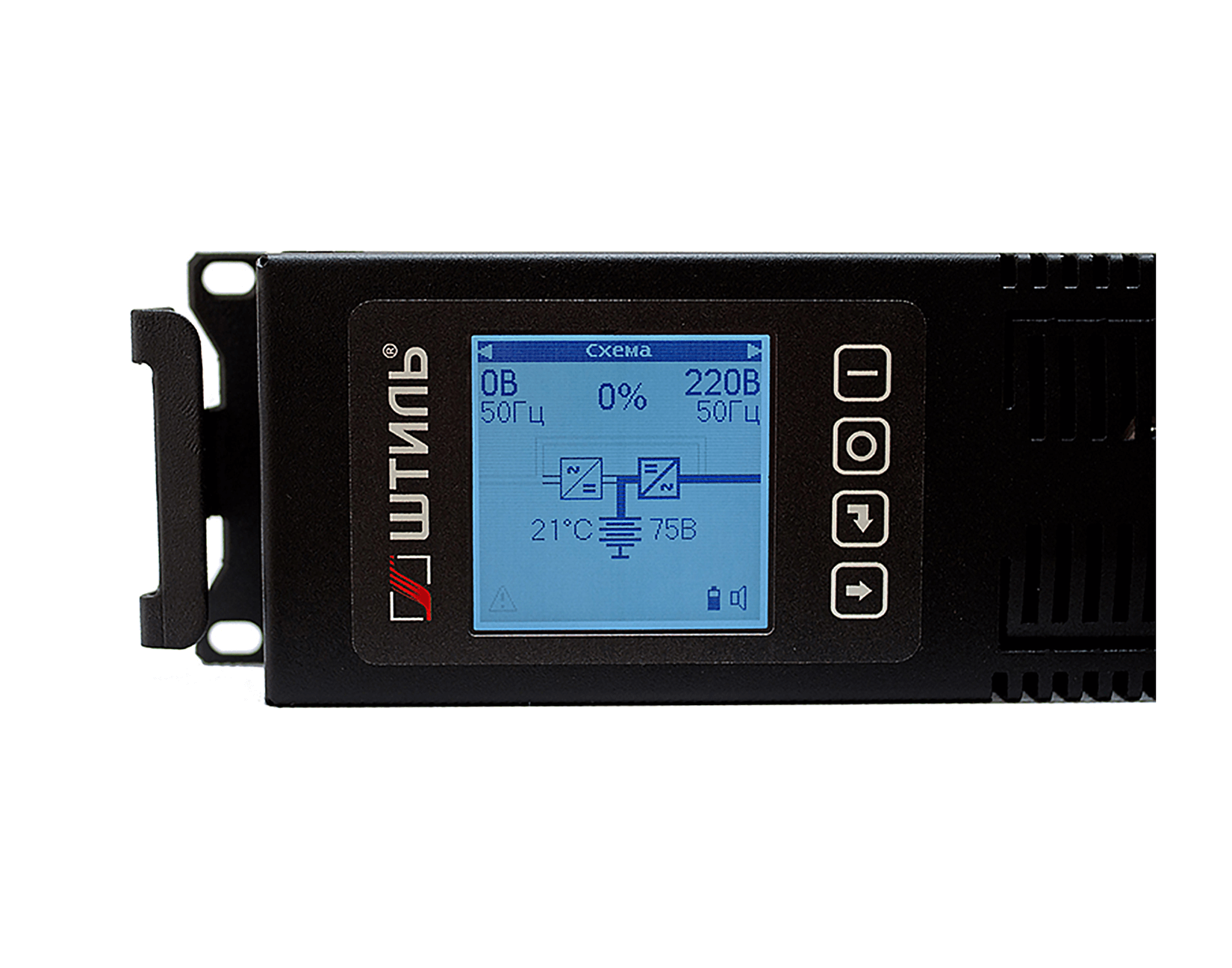

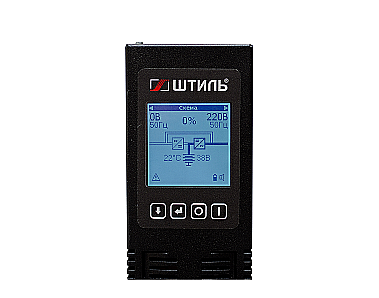

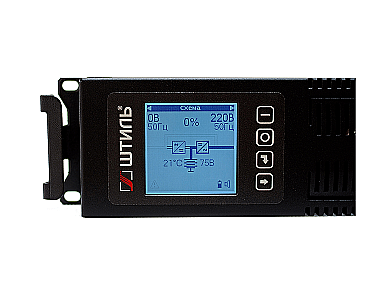

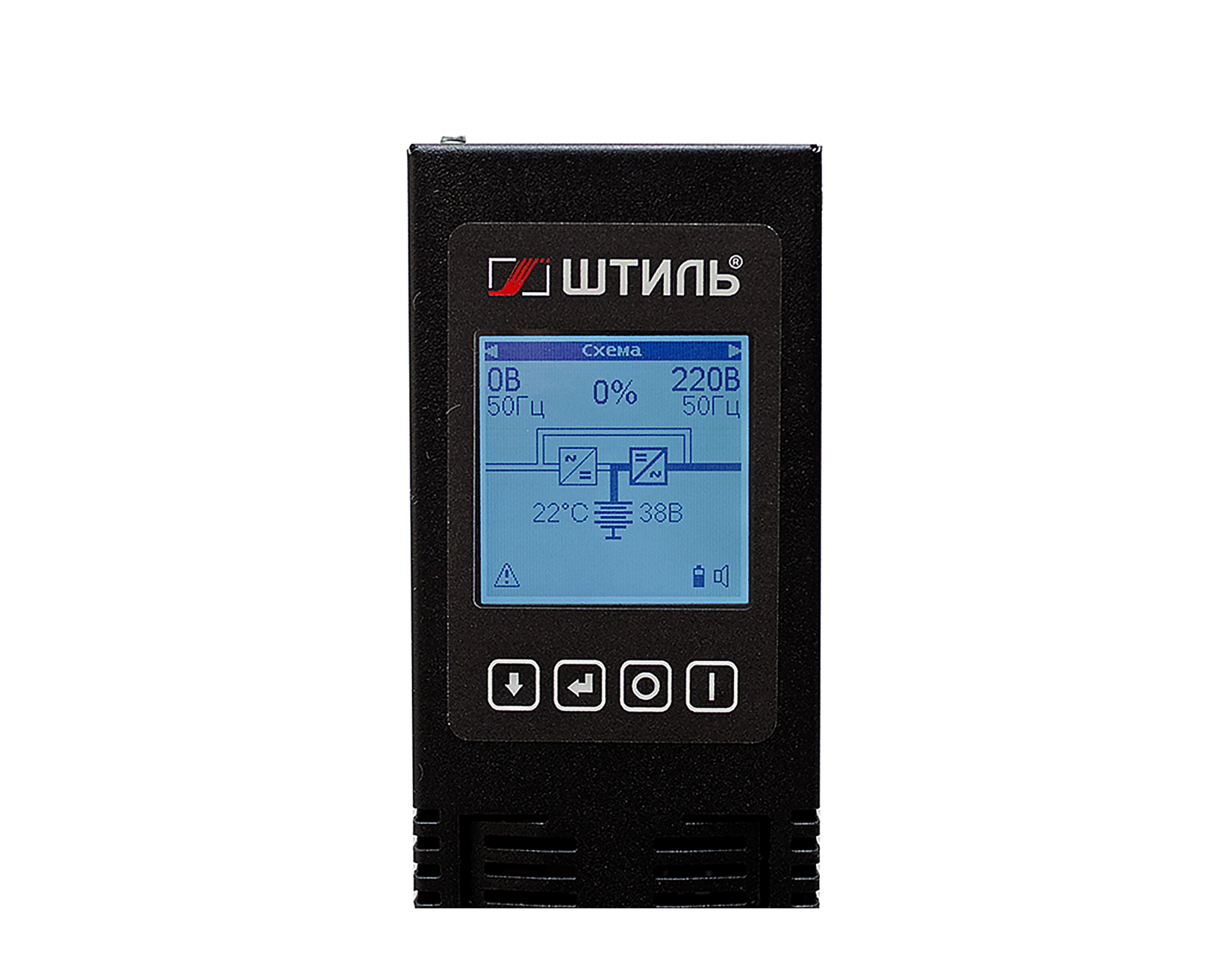

STR1102LD имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

  • значение выходного напряжения и выходной частоты;
  • процент загрузки ИБП относительно номинальной выходной мощности;
  • активная и полная мощность;
  • мнемосхема, отображающая состояние ИБП;
  • температура, напряжение и ток АБ;
  • внутренняя температура устройства;
  • уровень заряда АБ и прогнозируемое время автономной работы;
  • оповещение об авариях с указанием их причины;
  • режимы работы: онлайн, байпас или питание от АБ;
  • состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

  • режима работы (on-line или ЭКО);
  • режима байпаса (авто, включен или выключен);
  • способа запуска (авто или по кнопке);
  • выходного напряжения (220, 230 или 240 В);
  • номинальной выходной частоты (50/60 Гц);
  • уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
  • уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Защита

ИБП STR1102LD имеет электронную защиту от:

  • перегрузки;
  • короткого замыкания;
  • внутреннего перегрева.

После устранения причины срабатывания защиты устройство автоматически перезапускается.

Кроме того, источник питания обеспечивает защиту нагрузки от высокочастотных сетевых помех и импульсных перенапряжений. Также он имеет аварийную защиту от неполадок в работе (при включении защиты нагрузка обесточивается либо безразрывно переводится через байпас на сеть).

Средства мониторинга

STR1102LD имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM). Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Как купить?

Купить ИБП STR1102LD, внешние аккумуляторы и другие аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.


Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • выходное напряжение настраивается в диапазоне 220-240 В.
Функциональность
  • универсальное исполнение – напольное/стоечное;
  • функция «горячей» замены АБ без отключения оборудования;
  • ЖК-дисплей со встроенным гироскопом;
  • плавный пуск;
  • резервное питание за счёт внешних АБ;
  • сегментация нагрузки на основную и неприоритетную;
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга.
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Общие
Полная мощность, кВА 2
Активная мощность, кВт 1,8
Число фаз 1 в 1
Форм-фактор напольный/в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, байпас, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 17
Потребляемая мощность в режиме холостого хода, Вт 40
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 9
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 72
Номинальный ток заряда встроенного ЗУ, А 8
Время автономной работы (при 80% загрузке ИБП) Зависит от ёмкости внешних АБ
Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Защита от «глубокого» разряда батарей да
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас да
Панель управления и интерфейсы
Поворотный ЖК-дисплей со встроенным гироскопом отображение рабочего состояния системы и основных входных и выходных параметров
Функциональные клавиши смена отображаемых на ЖК-дисплее экранов, настройка ИБП
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть IEC-320-C20
Нагрузка (выходные разъёмы) IEC-320-C13 (8 шт.), IEC-320-C19 (1 шт.)
Первоочередное отключение неприоритетной нагрузки да
Уровень заряда, при котором происходит отключение неприоритетной нагрузки устанавливается пользователем (по умолчанию – 20%)
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 88х482х595 (в стойку)
466х207х595 (напольный)
Габаритные размеры ВхШхГ (в упаковке), мм 135х490х700
Высота установки в стойку, U 2
Масса, кг 13
Батарейные
модули/стеллажи
Суммарная ёмкость
АБ, Ач
Время автономной работы (в зависимости от уровня нагрузки), мин Стоимость
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
18 270 120 70 45 37 30 25 20 17 15 59 530 ₽ В корзину
36 600 270 190 120 80 70 55 45 42 37 119 060 ₽ В корзину
54 850 420 260 200 160 120 90 80 65 60 178 590 ₽ В корзину
72 1100 580 360 250 200 180 140 110 100 80 238 120 ₽ В корзину

Батарейные модули напольные/в стойку
59 530 ₽
Карты мониторинга
15 750 ₽
21 230 ₽
6 990 ₽
1 310 ₽
Блоки розеток
6 915 ₽
10 748 ₽
Комплекты для монтажа в стойку
1 980 ₽
Модули и шкафы внешнего байпаса
19 500 ₽
Модули распределения
16 120 ₽
22 100 ₽
18 590 ₽
28 990 ₽
39 390 ₽
