Модуль распределения PDM-02-3CL-1S

  • Тип аксессуара
    модули распределения
  • Совместимость
    однофазные ИБП серий «SR» и «STR»
    мощностью 2 кВА
  • Мощность совместимого ИБП
    2 кВА
  • Число фаз совместимого ИБП
    1 в 1
  • Способ установки
    в стойку
  • Масса, кг
    3
  • Гарантийный срок, мес
    24
20 540 ₽
Под заказ
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Модуль распределения PDM-02-3CL-1S применяется совместно с однофазным ИБП «Штиль» SR1102L выходной мощностью 2 кВА.

Изделие служит для распределения электроэнергии от внешней сети или генератора к ИБП и другой нагрузке, подключенной к розетке Schuko. Через розетку Schuko можно подключить внешнее зарядное устройство серии BCR, блок розеток серии PDU и сервисных потребителей.

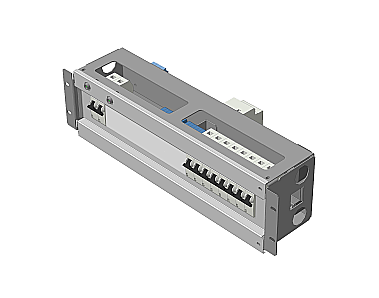

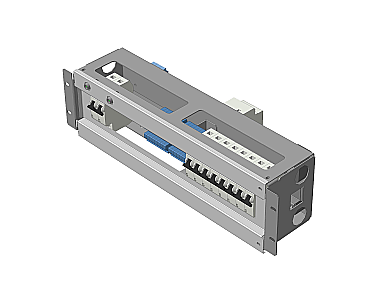

PDM-02-3CL-1S – это металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети модуль подключается с помощью клеммных соединений (L, N, PE). Для выходного подключения предусмотрены следующие автоматические выключатели: 1хС10, 2хС4, 4хС2, 1хС1.

PDM-02-3CL-1S подключается к ИБП с помощью разъемов С19 и С20. Провода для подключения входят в комплект поставки устройства.

Дополнительный функционал: ВРУ (вводно-распределительное устройство) и евророзетка Schuko. Рекомендованный автомат на внешнем РЩ – С25, провод – 4 мм².

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

Схемы подключения

Схема подключения PDM-02-3CL-1S картинка
Схема подключения PDM-02-3CL-1S через байпас картинка


Общие
Совместимость однофазные ИБП серий «SR» и «STR»
мощностью 2 кВА
Тип аксессуара модули распределения
Число фаз совместимого ИБП 1 в 1
Способ установки в стойку
Дополнительный функционал ВРУ, розетка Sсhuko
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная, трехпроводная (L, N, PE)
Номинальное входное напряжение, В 220
Номинальная входная частота, Гц 50
Подключение
Входная сеть клеммы (L, N, PE)
Нагрузка (выходные разъёмы) 1хС10, 2хС4, 4хС2, 1хС1, EURO F-type с заземлением
Тип разъема для подключения к ИБП IEC-320-С20
IEC-320-С19
Кабель подключения к ИБП С20-С19
Рекомендованное сечение кабеля, мм² 4
Рекомендованный автомат на внешнем щите С25
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Относительная влажность, % от 0 до 90 (без конденсата)
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 132х483х186
Масса, кг 3
Цвет корпуса серый
1 Модуль распределения PDM-02-3CL-1S в составе: 1 шт.
1.1 Автоматический выключатель защиты нагрузки 1 А 1 шт.
1.2 Автоматические выключатели защиты нагрузки 2 А 4 шт.
1.3 Автоматические выключатели защиты нагрузки 4 А 2 шт.
1.4 Автоматический выключатель защиты нагрузки 10 А 1 шт.
1.5 Автоматический выключатель ИБП 1 шт.
1.6 Автоматический выключатель розетки 16 А 1 шт.
1.7 Розетка Schuko для подключения нагрузки 1 шт.
1.8 Розетка С20 для подключения ИБП 1 шт.
1.9 Розетка С19 для подключения ИБП 1 шт.
2 Кабель С20-С19 для подключения к ИБП 2 шт.
3 Руководство по эксплуатации 1 шт.
