Онлайн ИБП STR1101SL (1000 ВА / 900 Вт)

Хит продаж
ИБП «Штиль» STR1101SL картинка
  • Активная мощность, кВт
    0,9
  • Время автономной работы (при 80% загрузке ИБП)
    8 мин
  • Число фаз
    1 в 1
  • Форм-фактор
    напольный/в стойку
  • Топология
    on-line (с двойным преобразованием)
  • Режимы работы
    on-line, автономный, байпас, ECO
  • Предельный диапазон входного напряжения, В
    90-295
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    220-240, шаг 10
  • Точность стабилизации выходного напряжения, %
    ±2
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    4,5
  • Наличие встроенных батарей
    да
  • Номинальное напряжение АБ, В
    36
  • Электронный автоматический байпас
    да
  • Степень защиты от пыли и влаги
    IP20
  • Габаритные размеры ВхШхГ (в упаковке), мм
    138х480х512
  • Масса, кг
    15
  • Гарантийный срок, мес
    24
45 810 ₽
В производстве
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Онлайн ИБП STR1101SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 1000 ВА /900 Вт, например:

  • серверных, компьютерных залов и дата-центров;
  • сетевого оборудования и телекоммуникационной техники;
  • систем безопасности, аварийной сигнализации и видеонаблюдения;
  • контрольно-измерительных приборов и устройств АСУ ТП.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1101SL отлично функционирует в связке с дизельгенераторными установками.

STR1101SL – это ИБП с технологией двойного преобразования, благодаря чему устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ;
  • моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением.

Установка и подключение

STR1101SL может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.

Для подключения электрооборудования ИБП имеет следующие разъемы: шесть «компьютерных» розеток С13 и одну евророзетку. Подключение к входной сети выполняется через разъем С14.

Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешний батарейный модуль BMRT-36-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

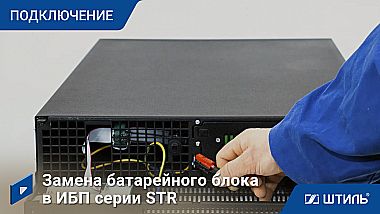

В случае выхода из строя встроенных АБ предусмотрена их «горячая» замена. При этом замена батарей не влияет на гарантию.

Внимание! Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

STR1101SL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

  • значение входного напряжения и входной частоты;
  • значение выходного напряжения и выходной частоты;
  • процент загрузки ИБП относительно номинальной выходной мощности;
  • активная и полная мощность;
  • мнемосхема, отображающая состояние ИБП;
  • температура, напряжение и ток АБ;
  • внутренняя температура устройства;
  • уровень заряда АБ и прогнозируемое время автономной работы;
  • оповещение об авариях с указанием их причины;
  • режимы работы: онлайн, байпас или питание от АБ;
  • состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

  • режима работы (on-line или ЭКО);
  • режима байпаса (авто, включен или выключен);
  • способа запуска (авто или по кнопке);
  • выходного напряжения (220, 230 или 240 В);
  • номинальной выходной частоты (50/60 Гц);
  • уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
  • уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Защита

В ИБП STR1101SL применяется современная электронная защита от:

  • перегрузки;
  • короткого замыкания;
  • внутреннего перегрева.

Поддерживается автоматический перезапуск ИБП после устранения причины «ухода» в защиту.

Кроме этого, устройство имеет:

  • защиту сети от высокочастотных помех – 150 кГц - 30 МГц;
  • защиту нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц;
  • аварийную защиту от неполадок в работе (при срабатывании устройство обесточивает нагрузку или через байпас безразрывно переводит её питание на сеть).

Как купить?

Купить ИБП STR1101SL и аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

STR1101SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

STR1101SL имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.


Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • выходное напряжение настраивается в диапазоне 220-240 В.
Функциональность
  • универсальное исполнение – напольное/стоечное;
  • «горячая» замена батарейного блока (без отключения нагрузки);
  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
  • увеличение времени резервного питания нагрузки до 27 мин (при 100% загрузке) за счёт подключения внешнего батарейного модуля BMRT-36-18;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления.
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Общие
Полная мощность, кВА 1
Активная мощность, кВт 0,9
Число фаз 1 в 1
Форм-фактор напольный/в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, байпас, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 6
Потребляемая мощность в режиме холостого хода, Вт 25
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 4,5
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей да
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 36
Номинальный ток заряда встроенного ЗУ, А 1
Количество встроенных АБ 12В, шт. 3
Емкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ да
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
Время автономной работы (при 80% загрузке ИБП) 8 мин
Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Защита от «глубокого» разряда батарей да
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас да
Панель управления и интерфейсы
Поворотный ЖК-дисплей со встроенным гироскопом отображение рабочего состояния системы и основных входных и выходных параметров
Функциональные клавиши смена отображаемых на ЖК-дисплее экранов, настройка ИБП
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть IEC-320-C14
Нагрузка (выходные разъёмы) IEC-320-C13 (6 шт.), евророзетка (1 шт.)
Первоочередное отключение неприоритетной нагрузки да
Уровень заряда, при котором происходит отключение неприоритетной нагрузки устанавливается пользователем (по умолчанию – 20%)
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 88(2U)х482х401(в стойку)
466х207х401 (напольный)
Габаритные размеры ВхШхГ (в упаковке), мм 138х480х512
Высота установки в стойку, U 2
Масса, кг 15
Цвет корпуса черный
Уровень нагрузки, % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Время автономной работы (от встроенных батарей), мин 120 45 25 20 15 12 10 8 7 5

Для обеспечения более длительного времени автономной работы необходимо использовать внешний батарейный модуль.

Батарейные
модули/стеллажи
Суммарная ёмкость
АБ, Ач
Время автономной работы (в зависимости от уровня нагрузки), мин Стоимость
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
27 440 210 120 70 55 45 40 35 30 27 35 660 ₽ В корзину

Если указанного времени автономной работы недостаточно, необходимо использовать ИБП STR1101L или STR1101LD с большим перечнем совместимых решений.


Батарейные модули напольные/в стойку
35 660 ₽
Батарейные блоки
17 830 ₽
Карты мониторинга
15 750 ₽
21 230 ₽
6 990 ₽
1 310 ₽
Блоки розеток
6 915 ₽
10 748 ₽
Комплекты для монтажа в стойку
1 980 ₽
Модули и шкафы внешнего байпаса
15 800 ₽
Модули распределения
15 210 ₽
8 510 ₽
19 560 ₽
