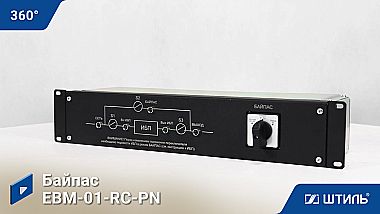

Модуль внешнего байпаса EBM-01-RC-PN
-
Тип аксессуарамодули и шкафы внешнего байпаса
-
Совместимостьоднофазные ИБП серии «STR»
мощностью 1 кВА -
Мощность совместимого ИБП1 кВА
-
Число фаз совместимого ИБП1 в 1
-
Форм-факторв стойку
-
Режимы работыИБП, сервис, обход
-
Масса, кг3
-
Гарантийный срок, мес24
Важная информация для покупателей
Модуль внешнего байпаса EBM-01-RС-PN применяется совместно с однофазными ИБП серии «STR» с выходной мощностью 1 кВА. Устройство предназначено для организации ручного, безразрывного переключения питания нагрузки с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.
EBM-01-RС-PN крепится в 19-дюймовые направляющие стойки или телекоммуникационного шкафа, высота прибора – 2U.
Режимы работы
Модуль внешнего байпаса EBM-01-RС-PN имеет три режима работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:
- режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.
- режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
- режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

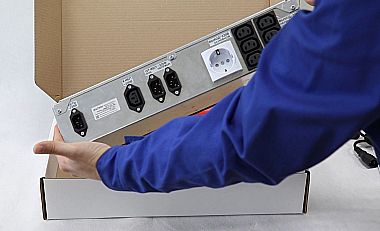

Подключение
Подключение байпаса осуществляется:
- к электросети через разъем IEC-320-C14 (подсоединяется кабель от ИБП «Schuko – С13»);
- к ИБП через разъем IEC-320-C13 (предусмотрен кабель «С14 – С13»);
- для питания приоритетной нагрузки от ИБП через разъем IEC-320-C14 (предусмотрен кабель «С14 – С13»);
- для питания неприоритетной нагрузки от ИБП через разъем IEC-320-C14 (предусмотрен кабель «С14 – С13»).
Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
Для подключения нагрузки предусмотрено несколько разъемов:
- IEC-320-C13 для приоритетной нагрузки (3 шт.);
- розетка Schuko для приоритетной нагрузки (1 шт.);
- IEC-320-C13 для неприоритетной нагрузки (3 шт.);
Управление и индикация

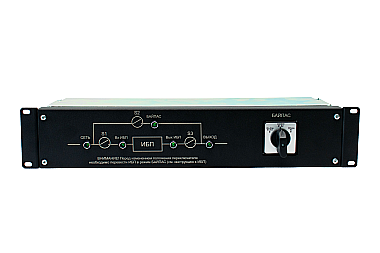

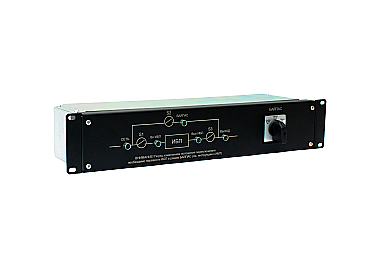

На фронтальной стороне модуля расположены:

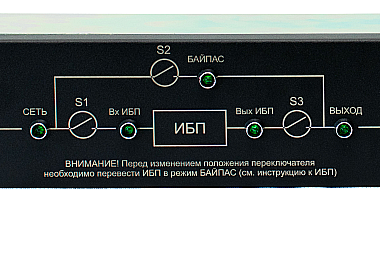

- структурная схема байпаса со светодиодными индикаторами «Сеть», «Вход ИБП», «Байпас», «Выход ИБП», «Выход»;

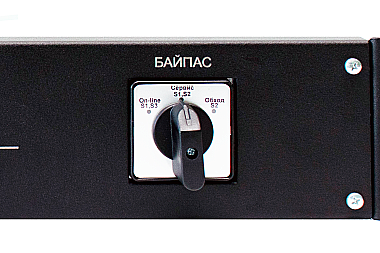

- ручка кулачкового переключателя для удобного переключения режимов работы прибора «Онлайн», «Сервис», «Обход».
Общие
| Совместимость | однофазные ИБП серии «STR» мощностью 1 кВА |
| Тип аксессуара | модули и шкафы внешнего байпаса |
| Число фаз совместимого ИБП | 1 в 1 |
| Форм-фактор | в стойку |
| Режимы работы | ИБП, сервис, обход |
| Переключение режимов работы | трехпозиционный многосекционный переключатель |
| Время переключения (в режим Обход), мс | 0 |
| Коммутация нейтрального проводника | да |
| Страна производитель | Россия |
Входные характеристики
| Тип входной сети | однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
Панель управления и интерфейсы
| Светодиодная индикация | «Сеть», «Вход ИБП», «Байпас», «Выход ИБП», «Выход» |
Подключение
| Входная сеть | IEC-320-C14 (подключение производится с помощью сетевого шнура «Вилка Schuko – С13», входящего в комплект поставки ИБП) |

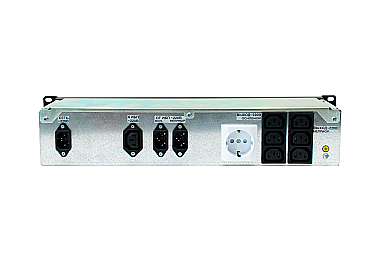

| Нагрузка (выходные разъёмы) | IEC-320-C13 для приоритетной нагрузки (3 шт.) IEC-320-C13 для неприоритетной нагрузки (3 шт. ) Schuko для приоритетной нагрузки (1 шт.) |
| Предохранитель для розеток IEC-320-C13 | 10 A |
| Тип разъема для подключения ко входу ИБП | IEC-320-C13 (подключение производится с помощью сетевого кабеля «С14 – С13», входящего в комплект поставки EBM) |
| Тип разъема для подключения к выходу ИБП | IEC-320-C14 (подключение производится с помощью сетевого кабеля «С14 – С13», входящего в комплект поставки EBM) |
| Первоочередное отключение неприоритетной нагрузки | да |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Срок службы, лет | 12 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 89х483х168 |
| Масса, кг | 3 |
| 1 | Модуль внешнего байпаса EBM-01-RС-PN | 1 шт. |
|---|---|---|
| 2 | Кабель нагрузки С14-С13 (длина 1,5 м) | 3 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
| 4 | Упаковка | 1 шт. |
Листовки, брошюры, каталоги
| ИБП переменного тока. Каталог, 2017 год | Скачать |
Руководства по эксплуатации
| Модуль внешнего байпаса EBM-01-RС-PN | Скачать |
Сертификаты
| Модули внешнего байпаса серии EBM. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования» | Скачать |
