Модуль распределения PDM-01-3CL-2A

  • Число фаз совместимого ИБП
    1 в 1
  • Мощность совместимого ИБП
    1 кВА
  • Совместимость
    однофазные ИБП серий «SR» и «STR»
    мощностью 1 кВА
  • Способ установки
    в стойку
  • Номинальное выходное напряжение, В
    220
  • Масса, кг
    4
  • Гарантийный срок, мес
    24
36 660 ₽
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Модуль распределения PDM-01-3СL-2А применяется совместно с моделями однофазных ИБП серий «SR» и «STR» мощностью 1 кВА.

Прибор предназначен для распределения электроэнергии от двух источников питания (от двух разных фаз или от сети и от генератора) к однофазным нагрузкам через ИБП.

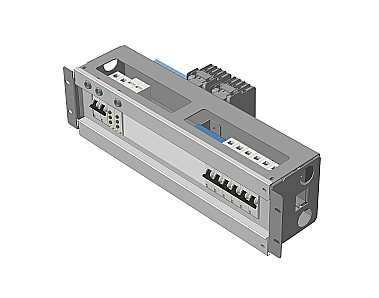

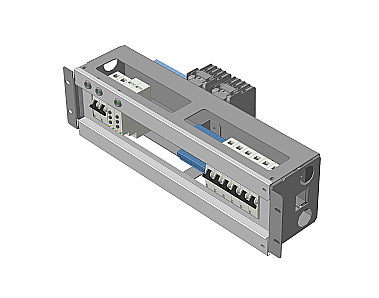

PDM-01-3СL-2А представляет собой металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети/генератору устройство подключается с помощью клеммных соединений (L, N, PE).

Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 6 автоматических выключателей: 1хС6, 2хС4, 2хС2 и 1хС1.

PDM-01-3СL-2А подключается к ИБП с помощью разъемов С13 и С14. Провода для подключения входят в комплект поставки устройства.

Дополнительный функционал: ВРУ (вводно-распределительное устройство), АВР (автоматический ввод резерва) и РКН (реле контроля напряжения). Рекомендованный автомат на внешнем РЩ – С16, провод – 1,5 мм².

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

Схемы подключения

Схема подключения PDM-01-3CL-2A картинка
Схема подключения PDM-01-3CL-2А через байпас картинка


Общие
Совместимость однофазные ИБП серий «SR» и «STR»
мощностью 1 кВА
Тип аксессуара модули распределения
Число фаз совместимого ИБП 1 в 1
Способ установки в стойку
Дополнительный функционал ВРУ, РКН, АВР
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная, трехпроводная (L, N, PE)
Номинальное входное напряжение, В 220
Номинальная входная частота, Гц 50
Выходные характеристики
Номинальное выходное напряжение, В 220
Панель управления и интерфейсы
Светодиодная индикация «Сеть 1», «Сеть 2», «Нагрузка»
Подключение
Входная сеть клеммы (L, N, PE)
Нагрузка (выходные разъёмы) 1хС6, 2хС4, 2хС2, 1хС1
Тип разъема для подключения к ИБП IEC-320-С14
IEC-320-С13
Кабель подключения к ИБП С13-С14
Рекомендованное сечение кабеля, мм² 1,5
Рекомендованный автомат на внешнем щите С16
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Относительная влажность, % от 0 до 90 (без конденсата)
Срок службы, лет 12
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 134х483х204
Масса, кг 4
Цвет корпуса серый
1 Модуль распределения PDM-01-3CL-2A в составе: 1 шт.
1.1 Автоматический выключатель защиты нагрузки 1 А 1 шт.
1.2 Автоматические выключатели защиты нагрузки 2 А 2 шт.
1.3 Автоматические выключатели защиты нагрузки 4 А 2 шт.
1.4 Автоматический выключатель защиты нагрузки 6 А 1 шт.
1.5 Автоматические выключатели сети 10 А 2 шт.
1.6 Реле контроля напряжения 2 шт.
1.7 Розетка С13 для подключения ИБП 1 шт.
1.8 Розетка С14 для подключения ИБП 1 шт.
2 Кабель С13-С14 для подключения к ИБП 2 шт.
3 Руководство по эксплуатации 1 шт.
