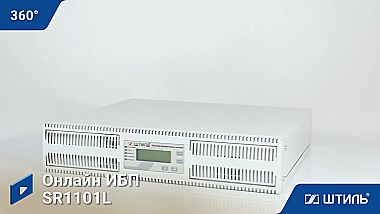

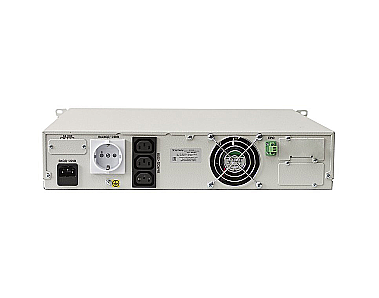

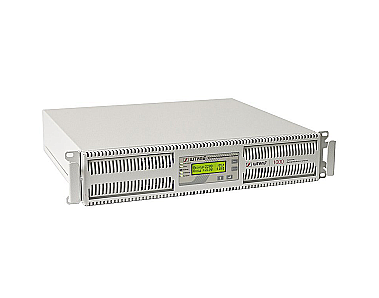

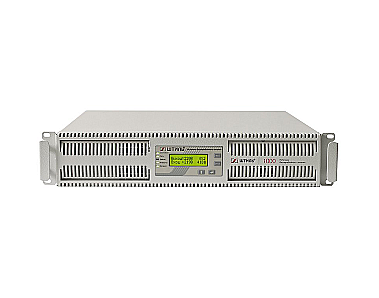

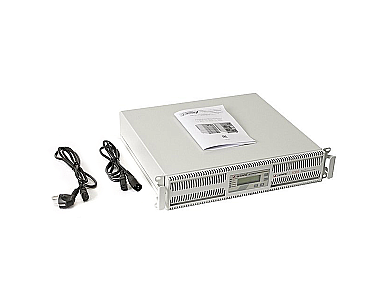

ИБП SR1101L (1000 ВА)

Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную.

Для определения необходимой полной выходной мощности ИБП надо сложить потребляемую полную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их пусковую потребляемую мощность.

Полная потребляемая мощность нагрузки редко указывается её производителем. Если данной информации найти не удается, то ее можно рассчитать. Для этого необходимо активную мощность нагрузки, которая указывается в ваттах (Вт), разделить на её коэффициент мощности (cos φ). Получается следующая формула: P_полная = P_{активная} / cos (φ).

Коэффициент мощности (cos φ) или power factor (PF) обычно указывается в паспорте электроприбора или на его шильдике. Если значение коэффициента мощности найти не удается, то можно взять усредненные данные для разных видов нагрузок из открытых источников.

Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную.

Ориентироваться только на активную выходную мощность ИБП можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице.

Для определения необходимой выходной активной мощности ИБП надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность.

Обращаем внимание на то, что ИБП «Штиль» могут круглосуточно (24/7) обеспечивать подключенные электроприборы указанной активной выходной мощностью.

По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

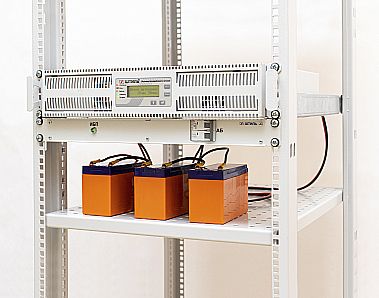

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

ИБП переменного тока по принципу работы делятся на три типа: резервные (off-line), линейно-интерактивные (line-interactive) и двойного преобразования (on-line).

Все ИБП бренда «Штиль» относятся к топологии on-line и работают по самой прогрессивной технологии двойного преобразования, когда входное переменного напряжение сначала переводится в постоянное, а затем обратно в переменное с идеальной синусоидальной формой и частотой, соответствующей частоте сети, без гармонических искажений и электрических помех.

Благодаря этому принципу работу, все онлайн ИБП «Штиль» обладают нулевым временем перехода на работу от аккумуляторов и имеют высокое качество выходного напряжения в любом режиме работы. Источникам питания других типов при переключении питания на батареи характерно пропадание выходного напряжения на нескольких миллисекунд, а также переходный процесс с нежелательными всплесками напряжения. Все это может привести к сбою в работе подключенных к ИБП электронных устройств.

Только онлайн ИБП обеспечивают наивысшую степень защиты подключенных электроприборов от неисправностей электросети и могут использоваться для энергоснабжения любого, даже самого чувствительного, оборудования, в том числе отопительного и серверного.

В онлайн ИБП «Штиль» предусмотрено несколько режимов работы.

On-line (стабилизация) – режим, при котором ИБП работает от электросети, выполняя коррекцию входного фазного напряжения без переключения на аккумуляторы в диапазоне:

• 120-295 В (для однофазных моделей мощностью до 3 кВА) и 90-310 В (для однофазных моделей мощностью 6-10 кВА);
• 120-295 В (для моделей конфигурации 3 в 1 мощностью 10 кВА);
• 120-275 В (для моделей конфигурации 3 в 1 мощностью 15-20 кВА).

Автономный – режим, при котором ИБП выполняют резервное электропитание потребителей от аккумуляторных батарей после пропадания сети электропитания или фиксации критических значений входного напряжения.

Байпас – режим, при котором электропитание осуществляется напрямую от сети при любом качестве входного напряжения. В случае пропадания сети устройство автоматически перейдет из режима «Байпас» в режим «Автономный», если аккумуляторы не разряжены/отсутствуют. В противном случае устройство обесточит нагрузку. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо подключить нагрузку с потребляемой мощностью, превышающей выходную мощность ИБП.

ECO – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация» или «Автономный». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.

Онлайн ИБП бренда «Штиль» производятся полностью в России (г. Тула) на собственных производственных площадях. Российский производитель «Штиль» уже более 30 лет занимается разработкой и выпуском систем электропитания.

Онлайн ИБП «Штиль» эффективно работают с большинством моделей дизельных и бензиновых генераторов. Установка ИБП после АВР позволит обеспечить безразрывный перевод электропитания на генератор при отключении электричества. Также ИБП скорректирует поступающий от генератора сигнал, подавая на нагрузку качественное напряжение с идеальным синусом.

Диапазон входного напряжения, при котором ИБП функционирует в режиме on-line, без перехода на питание от аккумуляторов, в том числе со снижением выходной мощности.

Однофазные онлайн ИБП «Штиль» обладают широким предельным диапазоном стабилизации входного напряжения: 90-295 В (для моделей до 3 кВА) и 90-310 В (для моделей 6-10 кВА).

Обращаем внимание на то, что при некоторых значениях входного напряжения внутри данного диапазона у ИБП снижается выходная мощность:

• на 20% от номинальной выходной мощности, если входное напряжение менее 165 В, но более 135 В (для моделей 6-10 кВА);
• на 25% от номинальной выходной мощности, если входное напряжение менее 175 В, но более 155 В (для моделей 1-3 кВА);
• на 40% от номинальной выходной мощности, если входное напряжение менее 135 В, но более 90 В (для моделей 6-10 кВА);
• на 50% от номинальной выходной мощности, если входное напряжение менее 155 В, но более 120 В (для моделей 1-3 кВА).

Онлайн ИБП «Штиль» не производят стабилизацию входной частоты. В случае выхода входной частоты из допустимого диапазона ИБП перейдет в автономный режим и будет ожидать возвращения входной частоты в указанный диапазон.

Равен отношению потребляемой активной мощности ИБП к потребляемой полной мощности, состоящей из суммы активной и реактивной мощностей. Чем ближе выходной коэффициент мощности к единице, тем ниже у ИБП реактивная потребляемая мощность, которая в процессе работы устройства не передается в нагрузку, а тратится на электромагнитное излучение. Все модели онлайн ИБП «Штиль» обладают высоким входным коэффициентом мощности – 0,99.

Тип переменного напряжения, которое ИБП подает на нагрузку. Если оно однофазное, то к устройству можно подключить электроприборы, работающие только от сети 220/230 В. Если трехфазное, то допускается подключение как трехфазных электроприборов, работающих от сети 380/400 В, так и однофазных электроприборов, работающих от сети 220/230 В.

Интервал значений выходного напряжения, в котором пользователь может самостоятельно установить необходимую величину под требование подключенных потребителей.

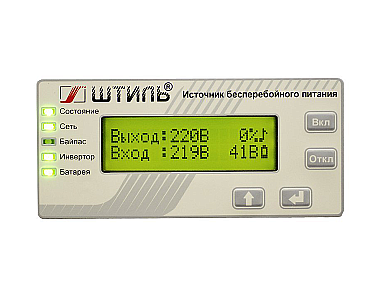

Во всех ИБП бренда «Штиль» можно настраивать значение выходного напряжения:

• в диапазоне 220-240 В с шагом 10 В (в моделях мощностью от 500 ВА, настройка выполняется на дисплее ИБП);
• в диапазоне 210-240 В с шагом 5 В (в моделях мощностью 300 ВА, настройка выполняется в программе «Shtyl Device Manager», для взаимодействия с ПК/ноутбуком в ИБП должна быть установлена карта мониторинга IC-SNMP/WEB или IC-SNMP/mini-USB).

Максимальное отклонение выходного напряжения ИБП от номинального значения (в процентах). Чем ближе это значение к нулю, тем лучше.

Онлайн ИБП «Штиль» относятся к классу высокоточных устройств, так как имеют погрешность, которая не превышает 2% в любом режиме работы. Благодаря данной особенности устройства подходят для работы в сетях, к которым подключены как различные бытовые приборы (насосы, холодильное оборудование, нагреватели, электродвигатели, плиты, чайники), так и самая электрочувствительная аппаратура, например, измерительная, вычислительная, аудио- и видеотехника, а также медицинское оборудование.

Различают две формы выходного напряжения ИБП: аппроксимированная (ступенчатая) синусоида и чистая синусоида.

Аппроксимированная синусоида – это форма переменного напряжения, которая приближается к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы разной полярности. Данный вид сигнала может быть использован для электропитания потребителей с импульсными блоками питания, например, компьютерной техники, серверного оборудования, телевизионной аппаратуры. Однако он повредит работе нагрузки, особо чувствительной к качеству электропитания, например, электроники газового котла, приборам с электродвигателями и различным электронным системам управления электромоторами.

Корректное и устойчивое функционирование большей части современного электрооборудования может гарантировать только электропитание с формой напряжения максимально приближенной к идеальной синусоиде. Онлайн ИБП «Штиль» выполняют эту задачу и непрерывно подают на нагрузку напряжение только идеальной синусоидальной формы.

Величина, которая основывается на соотношении полной и активной мощности на выходе инвертора ИБП. Она определяет максимальный коэффициент мощности подключаемой к источнику питания нагрузки, при котором будет обеспечена максимальная эффективность потребления электроэнергии от ИБП.

Частота напряжения на выходе ИБП при работе от сети (в режиме on-line) и от аккумуляторных батарей (в автономном режиме).

В режиме on-line ИБП «Штиль» не производят коррекцию входной частоты. Их выходная частота будет определяться частотой сети и находиться в пределах её допустимого диапазона, который составляет 45-65 Гц (для однофазных моделей 0,3-3 кВА), 43-57 (для однофазных моделей 6-10 кВА и моделей конфигурации 3 в 1) и 40-70 Гц (для трехфазных моделей). При выходе входной частоты за указанные пределы ИБП переключится в автономный режим до возвращения входной частоты в указанный диапазон.

В автономном режиме номинальная выходная частота ИБП по умолчанию установлена в значении 50 Гц. С помощью панели управления данную величину при необходимости можно изменить на 60 Гц. В моделях ИБП мощностью 0,3 кВА для настройки номинальной выходной частоты потребуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB.

Определяет степень отличия формы выходного напряжения ИБП от идеальной синусоиды. Чем меньше величина КНИ, тем более качественное питание получает нагрузка. Коэффициент нелинейных искажений у онлайн ИБП «Штиль» составляет менее 2,5% (при работе на линейную нагрузку) и менее 4% (при работе на нелинейную нагрузку), что характерно для выходного сигнала с формой идеальной синусоиды.

Характеризует способность ИБП питать нагрузку, потребляющую импульсный ток, например, оборудование ЦОД, светодиодное освещение или специализированную промышленную/производственную технику. Крест-фактор определяется как отношение амплитудного значения тока в нелинейной нагрузке к действующему значению тока линейной нагрузки при эквивалентной потребляемой мощности.

Определяет эффективность работы ИБП в режиме on-line. Равен отношению полезной выходной мощности ИБП (полезная выходная мощность здесь и далее – мощность, передаваемая в нагрузку) к мощности, потребляемой изделием от сети электропитания в режиме on-line.

Определяет эффективность работы ИБП при электропитании нагрузки напрямую от сети по цепи электронного байпаса, без работы инвертора и аккумуляторных батарей. Равен отношению полезной выходной мощности ИБП к мощности, потребляемой изделием от сети электропитания в режиме ЕСО.

Определяет эффективность работы ИБП от аккумуляторных батарей. Равен отношению полезной выходной мощности ИБП к мощности, потребляемой им от встроенных или внешних батарей при отключении от входной электросети.

Время, которое необходимо для переключения ИБП из режима питания от сети (on-line) в режим питания от батарей. В онлайн ИБП «Штиль» время переключения в автономный режим из режима on-line равно нулю, так как в данных устройствах нагрузка постоянно подключена к инвертору.

Время, которое необходимо для переключения ИБП из режима ECO на работу от батарей. В онлайн ИБП «Штиль» оно не равно нулю, так как инвертор при работе устройства в режиме ЕСО находится в режиме ожидания. В связи с этим переход на питание от батарей может сопровождаться кратковременным обесточиванием выхода ИБП, не более чем на 7 мс.

Время работы ИБП от встроенных и/или внешних батарей при загрузке на 80% от номинальной выходной мощности устройства.

Время автономной работы однофазных ИБП «Штиль» со встроенными аккумуляторами при 80% загрузке варьируется от 8 мин до 45 мин. Если необходимо организовать более длительное резервное электропитание, то нужно выбрать модели с возможностью подключения внешних аккумуляторных батарей или батарейных модулей.

Способность ИБП запускаться без подключения к электросети или при отсутствии входного напряжения. Включение и последующая работа источника питания осуществляется за счет энергии аккумуляторных батарей. Данная способность характерна всем моделям онлайн ИБП «Штиль».

Способность ИБП рассеивать энергию электрических импульсов высокого напряжения, которые могут возникнуть в электросети вследствие удара молнии в линию электропередач, сварочных работ, аварий на подстанции и т.п. Чем больше максимальная величина поглощаемой энергии импульса, тем надежнее будет защита от высоковольтных импульсов.

Функция, за счет которой онлайн ИБП «Штиль» автоматически и безразрывно переводят питание нагрузки на сеть в случае перегрузки, перегрева или сбоя в работе. Обязательным условием перевода питания на байпас в указанных случаях является нахождение входного напряжения в рамках допустимого диапазона, выбранного пользователем. В противном случае устройство обесточит нагрузку и автоматически возобновит её работу после устранения аварии.

Обратите внимание! Автоматический электронный байпас можно отключить с помощью панели управления. В этом случае при сбое в работе, перегреве или перегрузке устройство обесточит нагрузку.

EPO (англ. Emergency Power Off) – функция аварийного отключения питания, которая экстренно обесточивает всю подключенную к ИБП нагрузку. EPO необходим в случае форс-мажорных обстоятельств, таких как пожар, затопление, поражение человека электрическим током. При включении EPO источник питания переходит в режим ожидания до тех пор, пока переключатель EPO не будет разомкнут.

В онлайн ИБП «Штиль» функция EPO присутствует в напольных, стоечных и универсальных (напольных/стоечных) моделях мощностью от 1 кВА. Аварийный выключатель цепи EPO подключается к клеммам соответствующего разъема, расположенного на задней панели устройства.

Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.

Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов.

Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.

Определяет уровень защиты ИБП от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность).

Все онлайн ИБП «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.

Высота корпуса источников питания, предназначенных для монтажа в стойку или телекоммуникационный шкаф, традиционно измеряется в специальных единицах – U (юнитах). 1 U равен 44,45 мм или 1,75 дюйма. Высота таких моделей ИБП всегда кратна целому числу юнитов, что необходимо для совмещения крепежные отверстий в стойке/шкафу и в корпусе источника питания.

Информация о высоте ИБП в юнитах необходима для правильной инсталляции оборудования с 19-дюймовым конструктивом по всей высоте стойки/шкафа.
