Модуль распределения PDM-01-3CL-2AP
-
Совместимостьоднофазные ИБП серий «SR» и «STR»
мощностью 1 кВА -
Способ установкив стойку
-
Номинальное выходное напряжение, В220
-
Гарантийный срок, мес24
Важная информация для покупателей
Модуль распределения PDM-01-3СL-2АP разработан для совместного применения с моделями однофазных ИБП серий «SR» и «STR» мощностью 1 кВА.
Прибор предназначен для распределения электроэнергии от двух источников питания (от двух разных фаз или от сети и от генератора) к однофазным нагрузкам через ИБП.

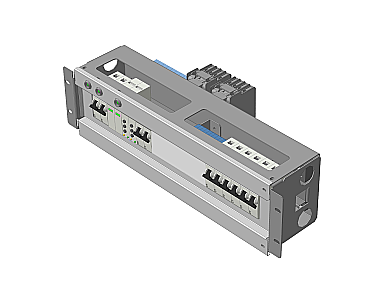

PDM-01-3СL-2АP представляет собой металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети/генератору устройство подключается с помощью клеммных соединений (L, N, PE).
Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 6 автоматических выключателей: 1хС6, 2хС4, 2хС2 и 1хС1.
PDM-01-3СL-2АP подключается к ИБП с помощью разъемов С13 и С14. Провода для подключения входят в комплект поставки устройства.
Дополнительный функционал: ВРУ (вводно-распределительное устройство), УЗИП (устройство защиты от импульсных напряжений), РКН (реле контроля напряжения) и АВР (автоматический ввод резерва). Рекомендованный автомат на внешнем РЩ – С16, провод: 1,5 мм².
Внимание!
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.
Схемы подключения
Общие
| Совместимость | однофазные ИБП серий «SR» и «STR» мощностью 1 кВА |
| Тип аксессуара | модули распределения |
| Число фаз ИБП | 1 в 1 |
| Способ установки | в стойку |
| Дополнительный функционал | ВРУ, УЗИП, РКН, АВР |
| Страна производитель | Россия |
Входные характеристики
| Тип входной сети | однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
Выходные характеристики
| Номинальное выходное напряжение, В | 220 |
Панель управления и интерфейсы
| Светодиодная индикация | «Сеть 1», «Сеть 2», «Нагрузка» |
Подключение
| Входная сеть | клеммы (L, N, PE) |
| Нагрузка (выходные разъёмы) | 1хС6, 2хС4, 2хС2, 1хС1 |
| Тип разъема для подключения к ИБП | IEC-320-С14 IEC-320-С13 |
| Кабель подключения к ИБП | С13-С14 |
| Рекомендованное сечение кабеля, мм² | 1,5 |
| Рекомендованный автомат на внешнем щите | С16 |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Срок службы, лет | 12 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 134х483х204 |
| Масса, кг | 4 |
| Цвет корпуса | серый |
| 1 | Модуль распределения PDM-01-3CL-2AP в составе: | 1 шт. |
|---|---|---|
| 1.1 | Автоматический выключатель защиты нагрузки 1 А | 1 шт. |
| 1.2 | Автоматические выключатели защиты нагрузки 2 А | 2 шт. |
| 1.3 | Автоматические выключатели защиты нагрузки 4 А | 2 шт. |
| 1.4 | Автоматический выключатель защиты нагрузки 6 А | 1 шт. |
| 1.5 | Реле контроля напряжения | 2 шт. |
| 1.6 | Устройство защиты от перенапряжения | 2 шт. |
| 1.7 | Розетка С13 для подключения ИБП | 2 шт. |
| 1.8 | Розетка С14 для подключения ИБП | 2 шт. |
| 2 | Кабель С13-С14 для подключения к ИБП | 2 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
