Модуль распределения PDM-02-3CL-2AP
-
Совместимостьоднофазные ИБП серий «SR» и «STR»
мощностью 2 кВА -
Способ установкив стойку
-
Номинальное выходное напряжение, В220
-
Гарантийный срок, мес24
Важная информация для покупателей
Модуль распределения PDM-02-3CL-2AP разработан для совместного применения с однофазным ИБП «Штиль» SR1102L выходной мощностью 2 кВА.
Прибор предназначен для распределения электроэнергии от двух источников питания (от двух разных фаз или от сети и от генератора) к однофазным нагрузкам через ИБП.
PDM-02-3CL-2AP – это металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети/генератору устройство подключается с помощью клеммных соединений (L, N, PE).
Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 6 автоматических выключателей: 1хС10, 2хС4, 3хС2.
PDM-01-3СL-2АP подключается к ИБП с помощью разъемов С19 и С20. Провода для подключения входят в комплект поставки устройства.
Дополнительный функционал: ВРУ (вводно-распределительное устройство), УЗИП (устройство защиты от импульсных напряжений), РКН (реле контроля напряжения) и АВР (автоматический ввод резерва). Рекомендованный автомат на внешнем РЩ – С20, провод: 2,5 мм².
Внимание!
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

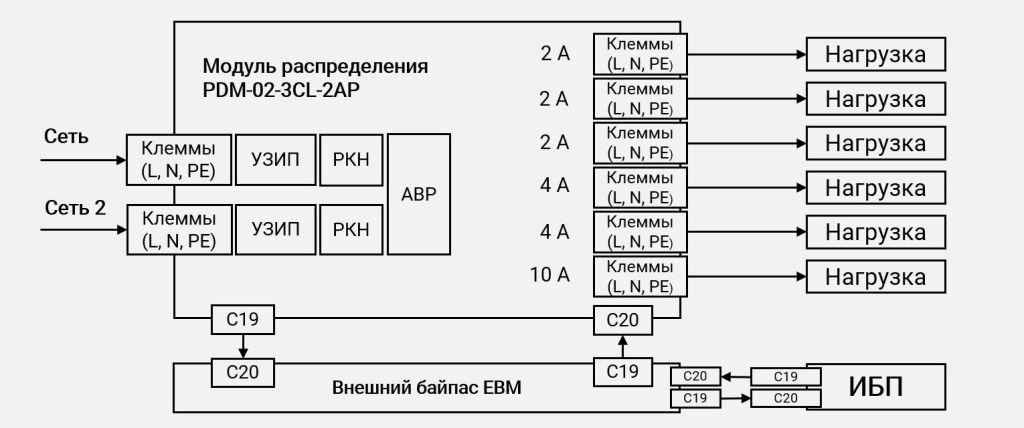

Схемы подключения
Общие
| Совместимость | однофазные ИБП серий «SR» и «STR» мощностью 2 кВА |
| Тип аксессуара | модули распределения |
| Число фаз ИБП | 1 в 1 |
| Способ установки | в стойку |
| Дополнительный функционал | ВРУ, УЗИП, РКН, АВР |
| Страна производитель | Россия |
Входные характеристики
| Тип входной сети | однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
Выходные характеристики
| Номинальное выходное напряжение, В | 220 |
Панель управления и интерфейсы
| Светодиодная индикация | «Сеть 1», «Сеть 2», «Нагрузка» |
Подключение
| Входная сеть | клеммы (L, N, PE) |
| Нагрузка (выходные разъёмы) | 1хС10, 2хС4, 3хС2 |
| Тип разъема для подключения к ИБП | IEC-320-С20 IEC-320-С19 |
| Кабель подключения АБ | С20-С19 |
| Рекомендованное сечение кабеля, мм² | 2,5 |
| Рекомендованный автомат на внешнем щите | С20 |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 134х483х204 |
| Масса, кг | 4 |
| Цвет корпуса | серый |
| 1 | Модуль распределения PDM-02-3CL-2AP в составе: | 1 шт. |
|---|---|---|
| 1.1 | Автоматические выключатели защиты нагрузки 2 А | 3 шт. |
| 1.2 | Автоматические выключатели защиты нагрузки 4 А | 2 шт. |
| 1.3 | Автоматический выключатель защиты нагрузки 10 А | 1 шт. |
| 1.4 | Реле контроля напряжения | 2 шт. |
| 1.5 | Устройство защиты от перенапряжения | 2 шт. |
| 1.6 | Розетка С20 для подключения ИБП | 1 шт. |
| 1.7 | Розетка С19 для подключения ИБП | 1 шт. |
| 2 | Кабель С20-С19 для подключения к ИБП | 2 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
