Модуль распределения PDM-02-3CL-1
-
Тип аксессуарамодули распределения
-
Совместимостьоднофазные ИБП серий «SR» и «STR»
мощностью 2 кВА -
Мощность совместимого ИБП2 кВА
-
Число фаз совместимого ИБП1 в 1
-
Способ установкив стойку
-
Масса, кг3
-
Гарантийный срок, мес24
Важная информация для покупателей
Модуль распределения PDM-02-3CL-1 разработан для совместного применения с однофазным ИБП серий «SR» и «STR» мощностью 2 кВА.
Прибор надежно распределяет электроэнергию от сети или генератора к однофазным нагрузкам через ИБП.

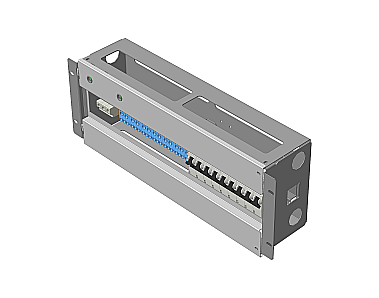

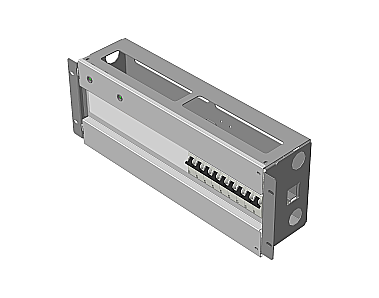

PDM-02-3CL-1 представляет собой металлический модуль высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети устройство подключается с помощью клеммных соединений (L, N, PE).
Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 8 автоматических выключателей: 1хС10, 2хС4, 4хС2 и 1хС1.
PDM-02-3CL-1 подключается к ИБП с помощью разъемов С19 и С20. Провода для подключения входят в комплект поставки устройства.
Модуль имеет 1 энерговвод ВРУ (вводно-распределительное устройство). Рекомендованный автомат на внешнем РЩ – С20, провод: 2,5 мм².
Внимание!
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.
Схемы подключения
Общие
| Совместимость | однофазные ИБП серий «SR» и «STR» мощностью 2 кВА |
| Тип аксессуара | модули распределения |
| Число фаз совместимого ИБП | 1 в 1 |
| Способ установки | в стойку |
| Дополнительный функционал | ВРУ |
| Страна производитель | Россия |
Входные характеристики
| Тип входной сети | однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
Панель управления и интерфейсы
| Светодиодная индикация | «Сеть», «Нагрузка» |
Подключение
| Входная сеть | клеммы (L, N, PE) |
| Нагрузка (выходные разъёмы) | 1хС10, 2хС4, 4хС2, 1хС1 |
| Тип разъема для подключения к ИБП | IEC-320-С20 IEC-320-С19 |
| Кабель подключения к ИБП | С20-С19 |
| Рекомендованное сечение кабеля, мм² | 2,5 |
| Рекомендованный автомат на внешнем щите | С20 |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 132х483х132 |
| Масса, кг | 3 |
| Цвет корпуса | серый |
| 1 | Модуль распределения PDM-02-3CL-1 в составе: | 1 шт. |
|---|---|---|
| 1.1 | Автоматический выключатель защиты нагрузки 1 А | 1 шт. |
| 1.2 | Автоматические выключатели защиты нагрузки 2 А | 4 шт. |
| 1.3 | Автоматические выключатели защиты нагрузки 4 А | 2 шт. |
| 1.4 | Автоматический выключатель защиты нагрузки 10 А | 1 шт. |
| 1.5 | Автоматический выключатель ИБП | 1 шт. |
| 1.6 | Розетка С19 для подключения ИБП | 1 шт. |
| 1.7 | Розетка С20 для подключения ИБП | 1 шт. |
| 2 | Кабель С20-С19 для подключения к ИБП | 1 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
Листовки, брошюры, каталоги
| ИБП переменного тока. Каталог, 2017 год | Скачать |
Сертификаты
| Модуль распределения серии MP. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования» | Скачать |
| Модули распределения серии PDM. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования» | Скачать |
