Новые байпасы имеют три режима работы:
- «On-line» – питание нагрузки от ИБП;
- «Сервис» – питание нагрузки от сети, при этом ИБП работает от сети;
- «Обход» – питание нагрузки от сети, ИБП отключен.

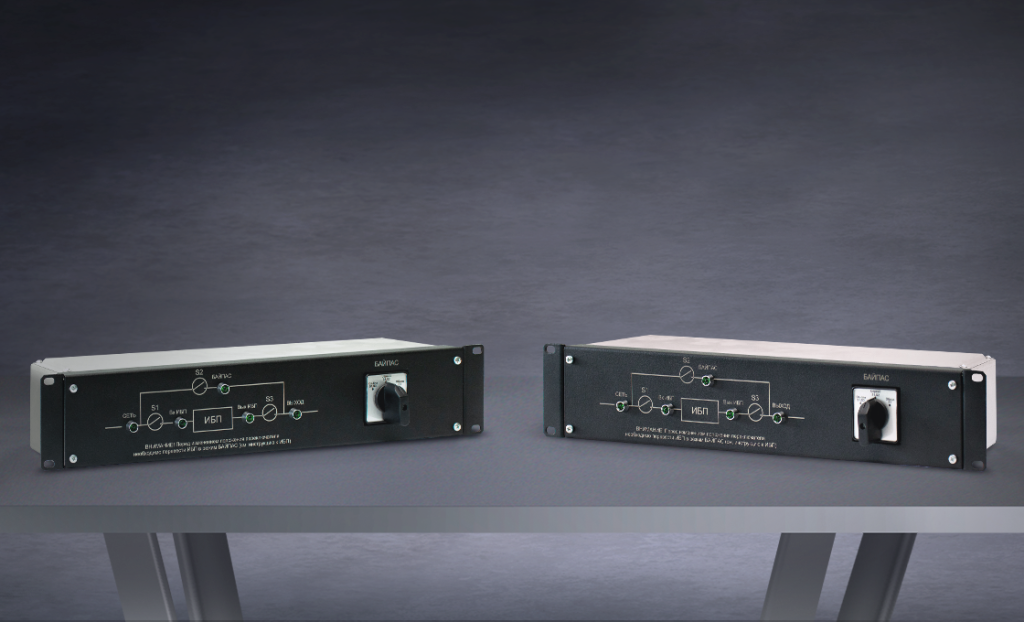

Переключение режимов выполняется поворотом ручки кулачкового переключателя, расположенного на передней панели устройства.
Основными преимуществами модулей EBM-01-RC-PN и EBM-03-RC-PN являются:
- мгновенное (безразрывное) переключение режимов работы (за 0 мс);
- возможность подключения приоритетной и неприоритетной нагрузки (для этого устройства имеют аналогичные разъемы, как у моделей ИБП соответствующей мощности);

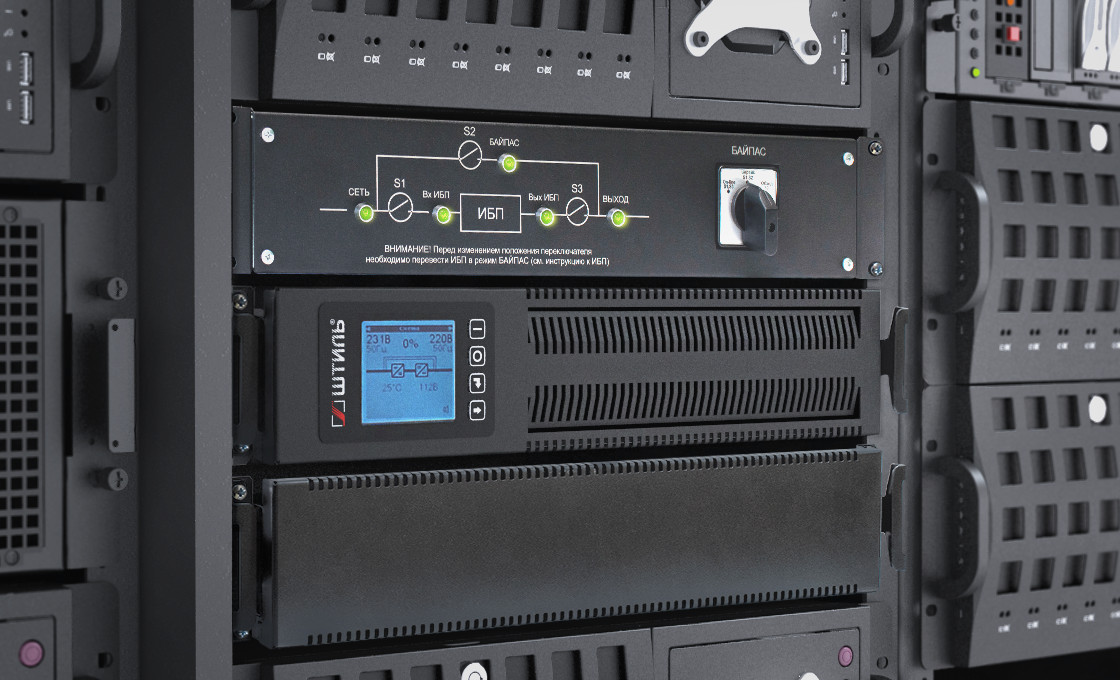

- наличие светодиодных индикаторов («Сеть», «Вход ИБП», «Байпас», «Выход ИБП», «Выход») и информативной мнемосхемы режимов работы.
Информация о совместимости с моделями ИБП и выходных разъемах для подключения нагрузки представлена в таблице ниже.
| Модель байпаса | Мощность, кВА | Совместимость с ИБП | Нагрузка (выходные разъёмы) |
| EBM-01-RC-PN | 1 | STR1101SL, STR1101L, STR1101LD |
|
| EBM-03-RC-PN | 2-3 | STR1102SL, STR1102L, STR1102LD, STR1103SL, STR1103L, STR1103TL, STR1103TLD |
|
