Конструктивные особенности

Конструктивно новые инверторы представляют собой функционально законченные модули в металлическом корпусе высотой 2U и шириной ¼ от 19” с принудительным охлаждением.

Для удобства использования на передней панели приборов размещены сигнальные светодиоды, показывающие рабочее состояние устройств, фиксирующий винт и рукоятка.

Режимы работы

Модель PS220/2000K(I) работает только от источника постоянного напряжения, инвертор PS220/2000К имеет два режима работы: от источника постоянного напряжения и от сети переменного тока (режим байпас с функцией стабилизатора переменного напряжения).

Установка и подключение

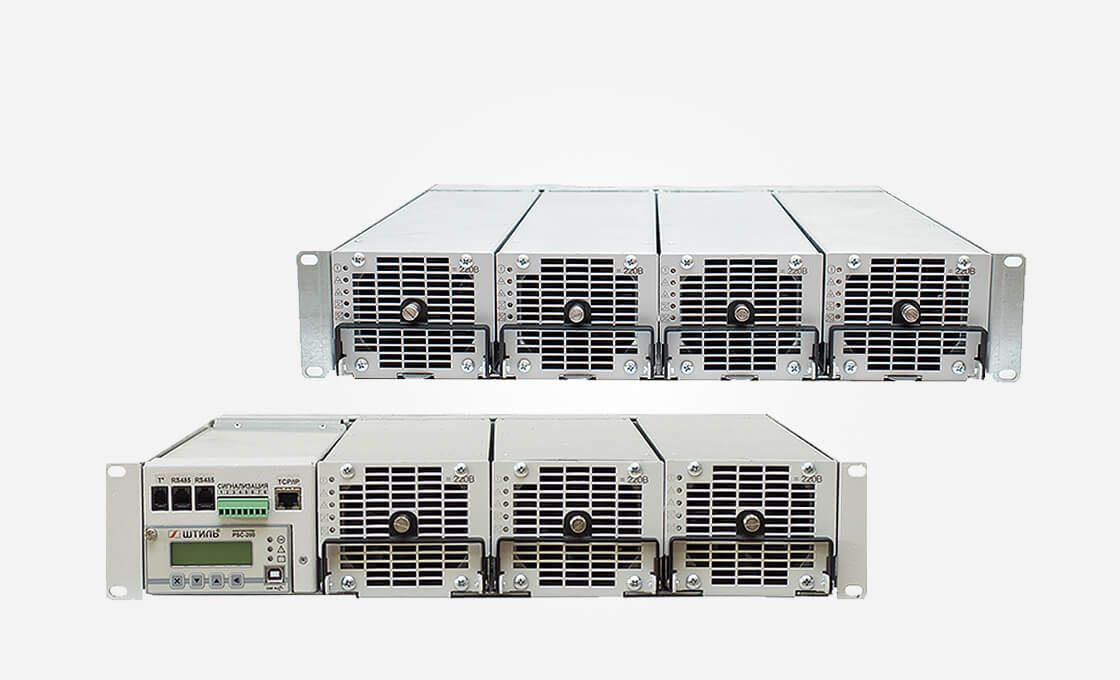

Инверторы могут быть установлены в модульные каркасы PS2020K (установка до 4-х инверторов) или PS2020KM (установка до 3-х инверторов и контроллера Штиль PSC-200.03.02), которые выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.

В каркасах PS2020К и PS2020КМ входная сеть постоянного тока подключается через шину, входная сеть переменного тока 220 В и нагрузка – через клеммы.

Мониторинг

Контроль состояния инверторов может осуществляться несколькими способами:

  • локально по светодиодным индикаторам или при помощи «сухих» контактов;
  • удаленно по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль») (при установке контроллера Штиль PSC-200.03.02, подключение которого осуществляется по интерфейсу RS-485).

Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS2020КM или PS2020К.

Параллельная работа

PS220/2000K и PS220/2000К(I) поддерживают параллельную работу в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.

Максимальное количество подключаемых инверторов при параллельной работе – 32 шт.

Максимально возможное количество параллельно работающих модульных каркасов PS2020K и PS2020KM с инверторами – 8 шт.
