ИБП постоянного тока Штиль PS2405G с установкой в стойку

Источник бесперебойного питания постоянного тока «Штиль» PS2405G 19" предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 24 В различных типов устройств, требовательных к качеству сети:

охранных и пожарных систем сигнализации;
оборудования для видеонаблюдения;
аппаратуры для контроля доступа на закрытую территорию;
домофонов и электрических кодовых замков;
коммутаторов, маршрутизаторов и других составляющих систем передачи данных.

Потребляемый ток подключенного оборудования не должен превышать 5 А. Указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS2405G 19" недостаточно, обратите внимание на более мощные модели.

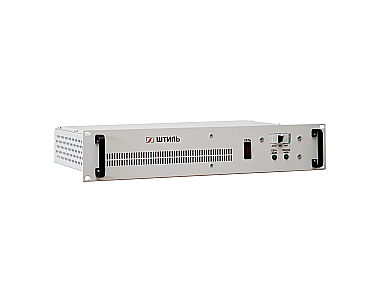

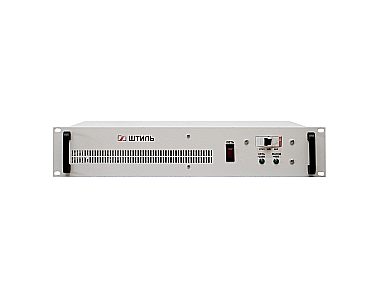

Конструктивно изделие выполнено в виде 19-дюймового модуля высотой 2U. На фронтальной стороне ИБП размещены:

выключатель СЕТЬ, предназначенный для отключения и включения изделия;
автоматический выключатель АБ, предназначенный для подключения и отключения аккумуляторных батарей и защиты АБ по току;
светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения.

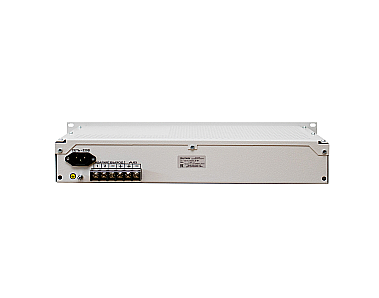

На задней панели размещены:

сетевая вилка для подключения сети;
выводы для подключения аккумуляторных батарей;
выводы для подключения нагрузки;
выводы для подключения дистанционной сигнализации аварии изделия («сухие» контакты).

Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.

ИБП постоянного тока «Штиль» PS2405G 19" построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.

Преимущества

Свернуть

Отличные технические характеристики

широкий диапазон входного переменного напряжения – 178-264 В;
диапазон выходного напряжения при работе от АБ – 21-27,4 В;
точность стабилизации выходного постоянного напряжения – ±0,4%;
помехоподавляющие входные и выходные фильтры;
КПД – 82%;
естественное охлаждение.

Функциональность и надежность

защита от перегрузки и КЗ с автовосстановлением;
ограничение тока заряда АБ;
защита от «глубокого» разряда и неправильной полярности АБ;
автоматический заряд/подзаряд АБ в буферном режиме;
«сухие» контакты;
срок службы – не менее 20 лет.

Описание

Характеристики

Свернуть

Общие
Входные характеристики
Выходные характеристики
Аккумуляторные батареи (АБ)
Панель управления и интерфейсы
Надежность и эксплуатационные характеристики
Механические характеристики

Форм-фактор

в стойку

Тип выпрямителя

импульсный

Страна производитель

Россия

Отсек для установки аккумуляторных батарей

нет (только внешние батареи)

Номинальное входное переменное напряжение, В

220

Рабочий диапазон входного переменного напряжения, В

178-264

Номинальная входная частота, Гц

50

Номинальное выходное напряжение постоянного тока, В

24

Номинальное выходное напряжение при работе от сети переменного тока, В

27,4

Точность стабилизации выходного напряжения при работе от сети переменного тока, %

±0,4

Диапазон выходного напряжения при работе от АБ, В

21-27,4

Среднеквадратичное значение пульсаций выходного напряжения, мВ

не более 200

Выходной ток, А

5

КПД, %

82

Наличие встроенных батарей

нет

Поддержка подключения внешних АБ

да

Тип АБ

герметичные, необслуживаемые, свинцово-кислотные

Ток заряда АБ, А

не более 1,8

Функционал управления АБ

защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме

Холодный старт

опция

Светодиодная индикация

наличие входного и выходного напряжения

«Сухие» контакты

да

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -60 до +50

Срок службы, лет

не менее 20

Наработка на отказ, ч

не менее 150000

Гарантийный срок, мес

24

Габаритные размеры ВхШхГ (без упаковки), мм

88х482х315

Высота установки в стойку, U

2

Масса, кг

7

Цвет корпуса

серый
