ИБП постоянного тока PS6005G 19"
-
Форм-факторв стойку
-
Номинальное входное переменное напряжение, В220
-
Номинальное выходное напряжение постоянного тока, В60
-
Выходной ток, А5
-
Наличие встроенных батарейнет
-
Отсек для установки аккумуляторных батарейнет (только внешние батареи)
-
Ток заряда АБ, Ане более 1,8
-
Масса, кг7
-
Гарантийный срок, мес24
Источник бесперебойного питания постоянного тока «Штиль» PS6005G 19" предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 60 В различных типов устройств, требовательных к качеству сети:
- охранных и пожарных систем сигнализации;
- оборудования для видеонаблюдения;
- аппаратуры для контроля доступа на закрытую территорию;
- домофонов и электрических кодовых замков;
- коммутаторов, маршрутизаторов и других составляющих систем передачи данных.
Потребляемый ток подключенного оборудования не должен превышать 5 А. Указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS6005G 19" недостаточно, обратите внимание на более мощные модели.
Конструктивное исполнение

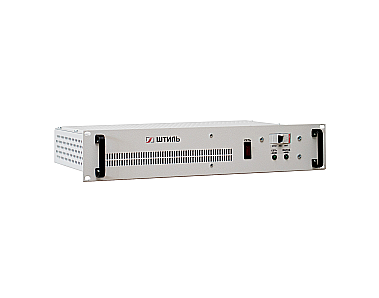

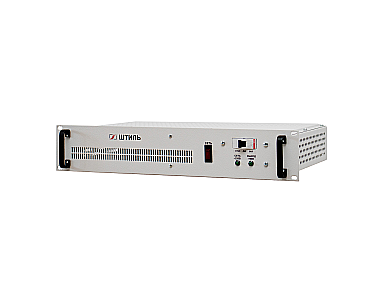

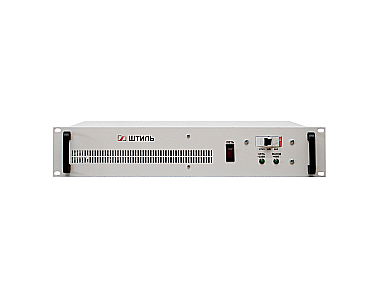

Конструктивно изделие выполнено в виде 19-дюймового модуля высотой 2U. На фронтальной стороне ИБП размещены:
- выключатель СЕТЬ, предназначенный для отключения и включения изделия;
- автоматический выключатель АБ, предназначенный для подключения и отключения аккумуляторных батарей и защиты АБ по току;
- светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
- светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения.

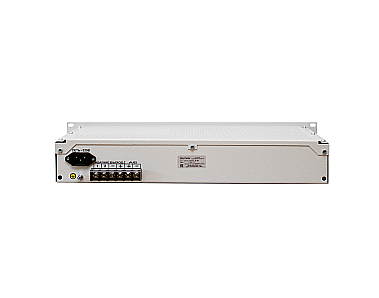

На задней панели размещены:
- сетевая вилка для подключения сети;
- выводы для подключения аккумуляторных батарей;
- выводы для подключения нагрузки;
- выводы для подключения дистанционной сигнализации аварии изделия («сухие» контакты).
Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.
Принцип работы
ИБП постоянного тока «Штиль» PS6005G 19" построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
- широкий диапазон входного переменного напряжения – 176-264 В;
- диапазон выходного напряжения при работе от АБ – 52,5-68,5 В;
- точность стабилизации выходного постоянного напряжения – ±0,22%;
- помехоподавляющие входные и выходные фильтры;
- КПД – 82%;
- принудительное охлаждение.
- защита от перегрузки и КЗ с автовосстановлением;
- ограничение тока заряда АБ;
- защита от «глубокого» разряда и неправильной полярности АБ;
- автоматический заряд/подзаряд АБ в буферном режиме;
- «сухие» контакты;
- срок службы – не менее 20 лет.
Форм-фактор | в стойку |
Тип выпрямителя | импульсный |
Страна производитель | Россия |
Отсек для установки аккумуляторных батарей | нет (только внешние батареи) |
Номинальное входное переменное напряжение, В | 220 |
Рабочий диапазон входного переменного напряжения, В | 176-264 |
Номинальная входная частота, Гц | 50 |
Номинальное выходное напряжение постоянного тока, В | 60 |
Номинальное выходное напряжение при работе от сети переменного тока, В | 68,5 |
Точность стабилизации выходного напряжения при работе от сети переменного тока, % | ±0,22 |
Диапазон выходного напряжения при работе от АБ, В | 52,5-68,5 |
Среднеквадратичное значение пульсаций выходного напряжения, мВ | не более 200 |
Выходной ток, А | 5 |
КПД, % | 82 |
Наличие встроенных батарей | нет |
Поддержка подключения внешних АБ | да |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Ток заряда АБ, А | не более 1,8 |
Функционал управления АБ | защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме |
Холодный старт | опция |
Светодиодная индикация | наличие входного и выходного напряжения |
«Сухие» контакты | дп |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -60 до +50 |
Срок службы, лет | не менее 20 |
Наработка на отказ, ч | не менее 150000 |
Гарантийный срок, мес | 24 |
Габаритные размеры ВхШхГ (без упаковки), мм | 88х482х315 |
Масса, кг | 7 |
Цвет корпуса | серый |
Батарейные модули/стеллажи |
Суммарная ёмкость АБ, Ач |
Время автономной работы (в зависимости от уровня нагрузки), мин | Стоимость | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | ||||
7,2 | 660 | 240 | 150 | 100 | 80 | 70 | 55 | 45 | 40 | 30 | 23 722 ₽ | В корзину |
1 | ИБП постоянного тока PS6005G 19 | 1 шт. |
---|---|---|
2 | Руководство по эксплуатации | 1 шт. |
Источники бесперебойного питания постоянного тока: PS6002G 19”, PS6005G 19”, PS6010G 19” | Скачать |
