Батарейный комплект S-20-4
-
Совместимостьбатарейные стеллажи MBS-03, MBS-04
Важная информация для покупателей
Батарейный комплект S-20-4 необходим для соединения аккумуляторных батарей ёмкостью:
- 90 и 100 Ач внутри батарейного стеллажа MBS-03 и между стеллажами;
- 120 и 150 Ач внутри батарейного стеллажа MBS-04 и между стеллажами.

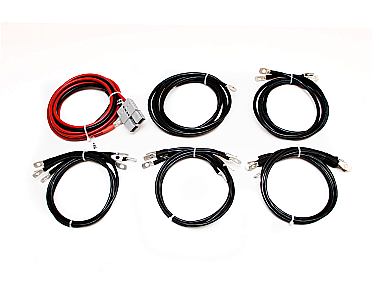

Комплект состоит из следующих кабелей:
- М8-М8 (длина 1 м, сечение 16 мм²) для соединения аккумуляторов через полку стеллажа – (2 шт.);
- М8-М8 (длина 2,5 м, сечение 16 мм²) для соединения аккумуляторов между стеллажами – (1 шт.);
- SA120A-М8 (длина 3 и 1 м, сечение 16 мм²) для соединения аккумуляторов со стеллажом – (1 шт.)
Батарейный комплект S-20-4 необходим для подключения батарейного стеллажа MBS-03 или MBS-04 с аккумуляторными батареями к ИБП мощностью 15 и 20 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже – 2 х MBS-03 или 2 х MBS-04.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 90, 100 Ач (для 2 х MBS-03) и 120, 150 Ач (для 2 х MBS-04). Разъемы для подключения – М8.
Общие
| Совместимость | батарейные стеллажи MBS-03, MBS-04 |
| Тип аксессуара | батарейные комплекты для стеллажей |
| Рекомендуемый стеллаж | 2 х MBS-03 (90, 100 Ач), 2 х MBS-04 (120, 150 Ач) |
| Число фаз ИБП | 1 в 1, 3 в 1 |
Аккумуляторные батареи (АБ)
| Применяемые АБ, Ач | 90, 100, 120, 150 Ач |
| Болт АБ | М8 |
Механические характеристики
| Масса, кг | 2,4 |
| 1 | Батарейный комплект S-20-4 в составе: | 1 |
|---|---|---|
| 1.1 | Кабель М8-М8 (длина 1 м, сечение 16 мм²) | 2 |
| 1.2 | Кабель М8-М8 (длина 2,5 м, сечение 16 мм²) | 1 |
| 1.3 | Кабель SA120A-М8 (длина 3 и 1 м, сечение 16 мм²) | 1 |
| 2 | Этикетка | 1 |
Руководства по эксплуатации
| Батарейный комплект S-20-4 | Скачать |
