  • Тип аксессуара
    батарейные стеллажи
  • Совместимость
    однофазные и трехфазные ИБП серии ST и SM до 120 кВА
  • Мощность совместимого ИБП
    1-120 кВА
  • Число фаз совместимого ИБП
    1 в 1, 3 в 1, 3 в 3
  • Форм-фактор
    напольный
  • Наличие встроенных батарей
    нет
  • Емкость устанавливаемых АБ, Ач
    12, 18, 33, 40, 55, 75, 120, 150, 200, 250
  • Габаритные размеры ВхШхГ (в упаковке), мм
    800х850х150
  • Масса, кг
    50
  • Гарантийный срок, мес
    24
21 500 ₽
Под заказ
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

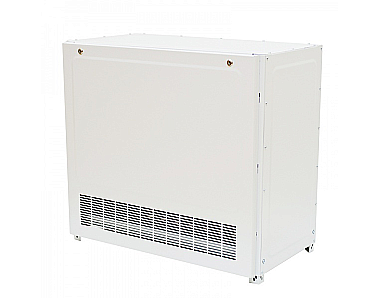

Модульный батарейный стеллаж MBS-04 разработан для совместного применения с моделями однофазных и трехфазных ИБП «Штиль» серий «ST» и «SM» мощностью до 120 кВА. Устройство представляет собой закрытый съемными защитными панелями сборно-разборный металлический каркас, позволяющий компактно размещать аккумуляторные батареи для обеспечения требуемого времени автономной работы ИБП. Симметричная конструкция и доступ к аккумуляторным батареям с каждой стороны позволяет наиболее оптимально устанавливать стеллаж с учетом геометрии помещения и габаритов предоставленного для установки места. Также конструкция имеет возможности масштабирования как в высоту, так и в ширину/глубину.

Батарейный стеллаж MBS-04 обладает следующей вместимостью (ёмкость и количество устанавливаемых АБ 12 В):

  • 12, 18 - 40 шт.;
  • 33, 40, 55, 75 Ач - 16 шт.;
  • 120, 150 Ач - 8 шт.;
  • 200 Ач - 6 шт.;
  • 250 Ач - 3 шт.

Стеллаж подключается к ИБП с помощью батарейного кабеля TD50A-TD50A.

Рекомендуется дополнительная установка совместно со стеллажом модуля защиты батарей «Штиль» серии BPM с автоматическим выключателем или предохранителем аккумуляторных батарей.

Внимание!

Определение необходимой суммарной емкости внешних АБ, размещаемых в батарейном стеллаже, зависит от требуемого времени автономной работы и мощности нагрузки. Точный расчет и подбор оптимального решения вам помогут сделать специалисты ГК «Штиль». Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят вам подробную консультацию по подбору оптимального решения.



Общие
Совместимость однофазные и трехфазные ИБП серии ST и SM до 120 кВА
Тип аксессуара батарейные стеллажи
Число фаз совместимого ИБП 1 в 1, 3 в 1, 3 в 3
Форм-фактор напольный
Исполнение сборно-разборная конструкция, закрытая со всех сторон съемными защитными панелями
Страна производитель Россия
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Количество устанавливаемых АБ 12В, шт. 40
Емкость устанавливаемых АБ, Ач 12, 18, 33, 40, 55, 75, 120, 150, 200, 250
Защита АБ дополнительно устанавливается модуль защиты батарей серии BPM
Подключение
Тип разъема для подключения к ИБП модуль защиты батарей BPM крепится к батарейному стеллажу болтами или винтами М6, ИБП и модуль защиты батарей BPM соединяются кабелем с разъемом TD50A с двух сторон
Схема подключения ИБП - модуль защиты батарей BPM - батарейный стеллаж MBS
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от 0 до +40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
Диапазон температуры хранения, °С от -20 до +40
Относительная влажность, % от 0 до 95 (без конденсата)
Гарантийный срок, мес 24
Механические характеристики
Количество полок для АБ, шт. 2 (из стальных перфорированных листов)
Габариты полки (ШxГ), мм 770х564
Расстояние между полками, мм 290
Грузоподъёмность одной полки, кг 240
Габаритные размеры ВхШхГ (без упаковки), мм 790х810х615
Габаритные размеры ВхШхГ (в упаковке), мм 800х850х150
Масса, кг 50
Масса (без АБ), кг 50
Цвет корпуса серый

Аккумуляторы
15 198 ₽
Аккумуляторы
10 767 ₽
17 145 ₽
24 245 ₽
29 682 ₽
45 299 ₽
Батарейные комплекты для стеллажей
1 855 ₽
3 955 ₽
4 935 ₽
7 915 ₽
8 835 ₽
12 680 ₽
13 560 ₽
1 Батарейный стеллаж MBS-04 1 шт.
2 Полка для АБ 2 шт.
3 Комплект метизов для соединения деталей стеллажа 1 шт.
4 Замок почтовый с металлическим ключом 2 шт.
5 Инструкция по монтажу 1 шт.
