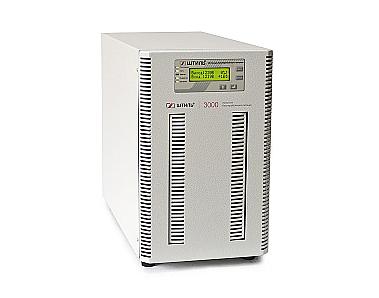

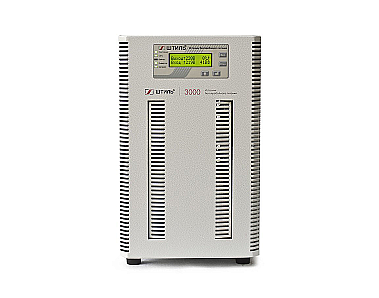

ИБП ST1103TL (3000 ВА)

Форм-фактор
напольный
Топология
on-line (с двойным преобразованием)
Предельный диапазон входного напряжения, В
90-295
Номинальное выходное напряжение, В
220
Диапазон настройки выходного напряжения, В
220-240
Точность стабилизации выходного напряжения, %
±2
Форма выходного напряжения
чистая синусоида
Максимальный выходной ток, А
13,5
Наличие встроенных батарей
нет
Гарантийный срок, мес
24
  • Описание

  • Преимущества

  • Характеристики

  • Автономная работа

  • Аксессуары

  • Комплектация

  • Скачать

  • Онлайн ИБП ST1103ТL незаменим в доме, квартире или офисе для организации бесперебойной работы отдельно стоящих электроприборов или группы устройств мощностью до 3 кВА/ 2,7 кВт в случае периодических отключений электричества. Кроме того, устройство надежно защищает подключенное оборудование от нестабильного сетевого напряжения. Примерами возможной нагрузки являются:

    • отопительная и нагревательная техника;
    • бытовые приборы, в том числе с электромоторами;
    • торговые терминалы и банковское оборудование;
    • системы сигнализации, видеонаблюдения и оповещения.

    Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103ТL отлично функционирует в связке с дизельгенераторными установками.

    ST1103ТL – это ИБП онлайн топологии с двойным преобразованием напряжения, благодаря которому устройство позволяет:

    • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
    • моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
    • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

    Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.

    Установка и подключение

    ST1103ТL имеет напольное исполнение – устройство устанавливается на любой ровной горизонтальной поверхности.

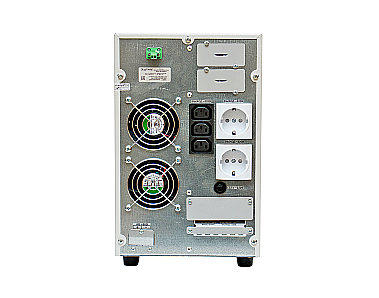

    Для питания нагрузки на задней панели ИБП имеются: две евророзетки, три «компьютерных» розетки С13 и клеммные колодки. К сети ИБП подключается с помощью клеммных соединений.

    Автономная работа

    Для обеспечения автономной работы нагрузки ST1103ТL имеет зарядное устройство (ток 4 А) и специальный разъем для подключения внешних аккумуляторных батарей (до 150 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 1,5 часов и более при 100% загрузке).

    Установка АКБ осуществляется в специальные батарейные модули или стеллажи.

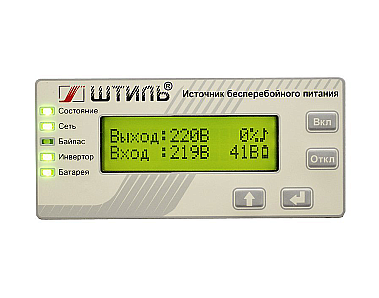

    Панель управления

    Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

    • «Состояние» – оповещает о режиме работы устройства;
    • «Сеть» – оповещает о состоянии сети;
    • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
    • «Инвертор» – оповещает о работе инвертора;
    • «Батарея» – показывает состояние батарей.

    На ЖК-дисплее отображается следующая информация:

    • значение входного и выходного напряжения;
    • процент загрузки ИБП;
    • значение напряжения батарей и их состояние;
    • активная и полная мощность нагрузки;
    • аварии с указанием их причин.

    Защита

    В ST1103ТL встроена многоуровневая система защиты от:

    • перегрузки и короткого замыкания;
    • внутреннего перегрева;
    • высокочастотных сетевых помех и импульсных перенапряжений;
    • переходных процессов при коммутации и нелинейных искажений;
    • «глубокого» разряда батарей.

    Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

    Электронный байпас, поддерживая бесперебойную работу нагрузки, выполнит автоматическое переключение питания на сеть в случае выхода ИБП из строя или его перегрузки.

    Средства мониторинга

    ST1103ТL поддерживает локальный/удаленный мониторинг работы с помощью установки плат расширения со следующими интерфейсами:

    • RS-232 (протокол Megatec);
    • RS-485 (протоколы Modbus RTU/Штиль);
    • USB и mini-USB;
    • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
    • «сухие» контакты.

    Контроль работы ИБП с установленной платой выполняется в веб-браузере или программе Shtyl Device Manager (SDM). Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

  • Превосходные технические характеристики
    • безразрывное мгновенное переключение на питание от АБ;
    • идеальное синусоидальное выходное напряжение;
    • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
    • высокая точность стабилизации напряжения – ±2%;
    • выходной коэффициент мощности – 0,9;
    • входной коэффициент мощности – 0,99;
    • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
    Функциональность
    • плавный пуск;
    • резервное питание до 1,5 часов и более за счёт подключения внешних АБ (при 100% нагрузке);
    • совместимость в работе с генераторами;
    • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
    • встроенный автоматический байпас;
    • широкие возможности локального/удаленного мониторинга;
    • большой выбор дополнительных аксессуаров.
    Высокая надежность
    • многоуровневая электронная система защиты;
    • автоматический перезапуск при восстановлении после аварий;
    • полный набор функций контроля батарей;
    • самодиагностика при запуске и во время работы;
    • высокая перегрузочная способность (особенно важно при работе с двигателями);
    • срок службы – не менее 10 лет.
    Энергоэффективность
    • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
    • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
    • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
  • Общие
    Полная мощность, кВА
    3
    Активная мощность, кВт
    2,7
    Форм-фактор
    напольный
    Топология
    on-line (с двойным преобразованием)
    Режимы работы
    on-line, автономный, ECO
    Страна производитель
    Россия
    Входные характеристики
    Тип входной сети
    однофазная трехпроводная (L, N, PE)
    Совместимость с генератором
    да
    Номинальное входное напряжение, В
    220
    Рабочий диапазон входного напряжения, В
    175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
    Предельный диапазон входного напряжения, В
    90-295
    Допустимое отклонение верхней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    +5, +10, +15, +20, +25 (значение по умолчанию: +20)
    Допустимое отклонение нижней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    -5, -10, -15, -20, -25 (значение по умолчанию: -20)
    Номинальная входная частота, Гц
    50
    Допустимый диапазон входной частоты, Гц
    45-55
    Входной коэффициент мощности
    0,99
    Максимальный входной ток, А
    20
    Плавный пуск
    да
    Выходные характеристики
    Тип выходного напряжения
    однофазное
    Номинальное выходное напряжение, В
    220
    Диапазон настройки выходного напряжения, В
    220-240
    Точность стабилизации выходного напряжения, %
    ±2
    Форма выходного напряжения
    чистая синусоида
    Выходной коэффициент мощности
    0,9
    Номинальная выходная частота, Гц
    при работе от сети – соответствует частоте сети
    при работе от АБ – устанавливается пользователем: 50/60
    Точность стабилизации выходной частоты, %
    ±0,2
    Максимальный выходной ток, А
    13,5
    Коэффициент нелинейных искажений выходного напряжения, %
    <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
    Крест-фактор
    3:1
    Перегрузочная способность (при работе в режиме on-line или от батарей)
    105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
    КПД в режиме on-line, %
    95
    КПД при работе через байпас или в режиме ECO, %
    99
    КПД в автономном режиме, %
    86
    Время переключения в автономный режим из режима on-line, мс
    0
    Время переключения в автономный режим из режима ECO, мс
    7
    Аккумуляторные батареи (АБ)
    Наличие встроенных батарей
    нет
    Поддержка подключения внешних АБ
    да
    Тип АБ
    герметичные, необслуживаемые, свинцово-кислотные
    Номинальное напряжение АБ, В
    96
    Номинальный ток заряда встроенного ЗУ, А
    4
    Функционал управления АБ
    калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
    Холодный старт
    да
    Срок службы АБ, лет
    до 7 (в зависимости от условий эксплуатации)
    Защита
    Перегрузка по выходу
    электронная защита с автовосстановлением
    Короткое замыкание
    электронная защита с автовосстановлением
    Перегрев
    электронная защита с автовосстановлением
    Защита от импульсных перенапряжений
    варистор (2 кВ, 1/50 мкс)
    Защита от высокочастотных помех
    100 кГц - 30 МГц
    Защита от «глубокого» разряда батарей
    да
    Защита от аварии в ИБП
    электронная аварийная защита
    Встроенный автоматический байпас
    да
    Панель управления и интерфейсы
    ЖК-дисплей
    отображение рабочего состояния системы и основных входных и выходных параметров
    Светодиодная индикация
    состояние, сеть, байпас, инвертор, батарея
    Функциональные клавиши
    управление отображаемым на ЖК-дисплее меню, настройка ИБП
    Звуковой сигнал
    автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
    RS-232
    опция (требуется установка карты мониторинга)
    mini-USB
    опция (требуется установка карты мониторинга)
    USB
    опция (требуется установка карты мониторинга)
    Ethernet
    опция (требуется установка карты мониторинга)
    RS-485
    опция (требуется установка карты мониторинга)
    «Сухие» контакты
    опция (требуется установка карты мониторинга)
    EPO
    разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
    Подключение
    Входная сеть
    клеммное подключение (L, N, PE)
    Нагрузка (выходные разъёмы)
    IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), клеммы
    Надежность и эксплуатационные характеристики
    Установка
    в помещении
    Диапазон рабочей температуры, °С
    от +5 до +40
    Диапазон температуры хранения, °С
    от -40 до +40
    Тип охлаждения
    принудительное (встроенный вентилятор с регулировкой скорости вращения)
    Относительная влажность, %
    от 0 до 80 (без конденсата)
    Рабочая высота, м
    до 3000 м над уровнем моря
    Степень защиты от пыли и влаги
    IP20
    Срок службы, лет
    не менее 10
    Наработка на отказ, ч
    не менее 70000
    Гарантийный срок, мес
    24
    Механические характеристики
    Габаритные размеры ВхШхГ (без упаковки), мм
    346х210х443
    Масса, кг
    12
    Цвет корпуса
    серый
  • Батарейные модули/стеллажи Суммарная ёмкость АБ, Ач Время автономной работы (в зависимости от уровня нагрузки), мин Стоимость
    10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
    Батарейный модуль BMT-96-09 9 90 40 25 18 14 12 10 8 7 5 28 840 ₽ Купить
    Батарейный модуль BMT-96-18 18 240 90 55 40 33 25 20 17 15 10 49 100 ₽ Купить
    Батарейный стеллаж BS-01,
    Аккумуляторная батарея 12В 26Ач (8шт.),

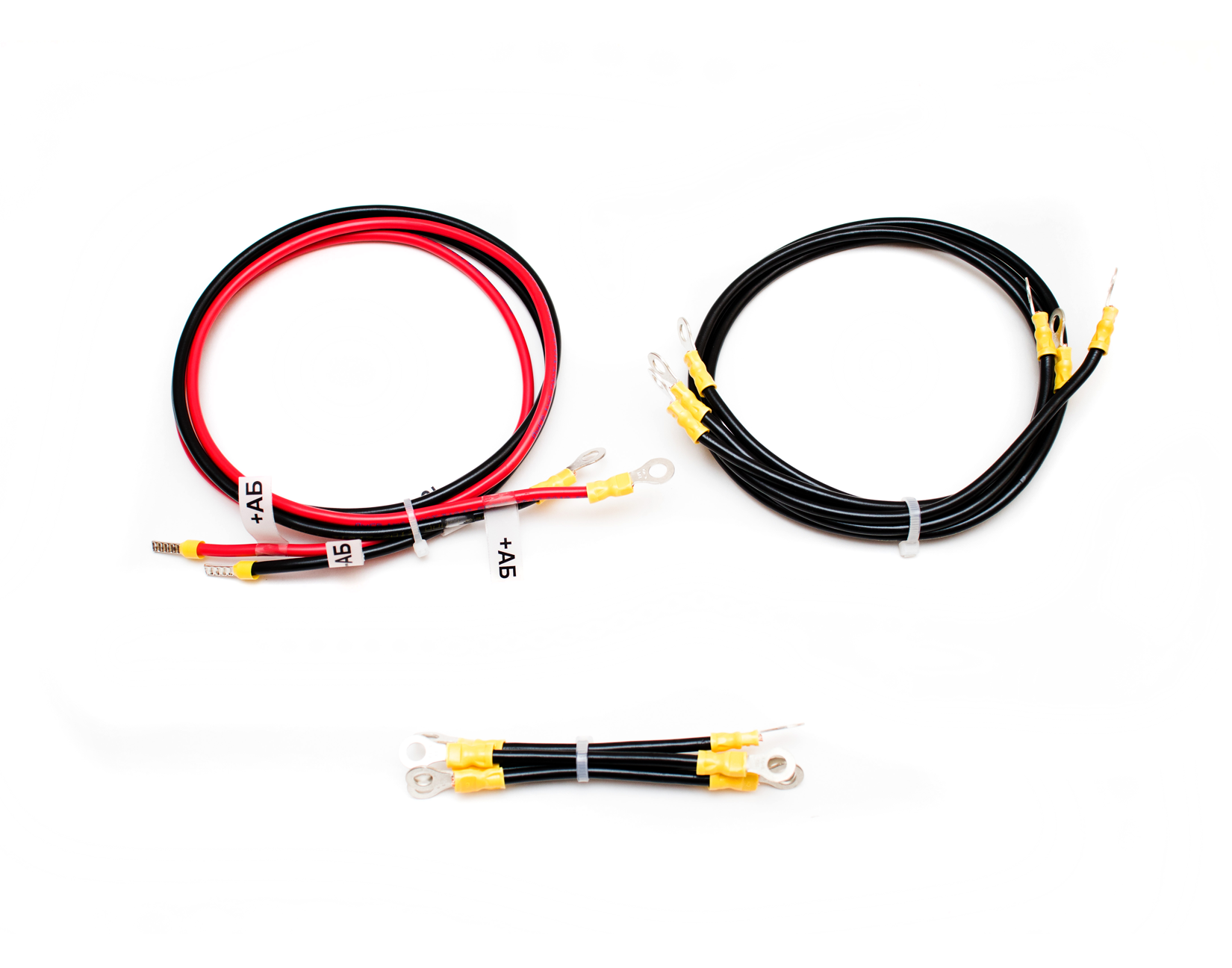

    Батарейный комплект S-03-1
    26 330 140 80 60 43 36 30 26 22 20 58 825 ₽ Купить
    Батарейный модуль BMT-96-09,
    Батарейный модуль BMT-96-18
    27 360 190 100 70 52 42 35 30 25 20 77 940 ₽ Купить
    Батарейный стеллаж MBS-01,
    Аккумуляторная батарея 12В 33Ач (8шт.),

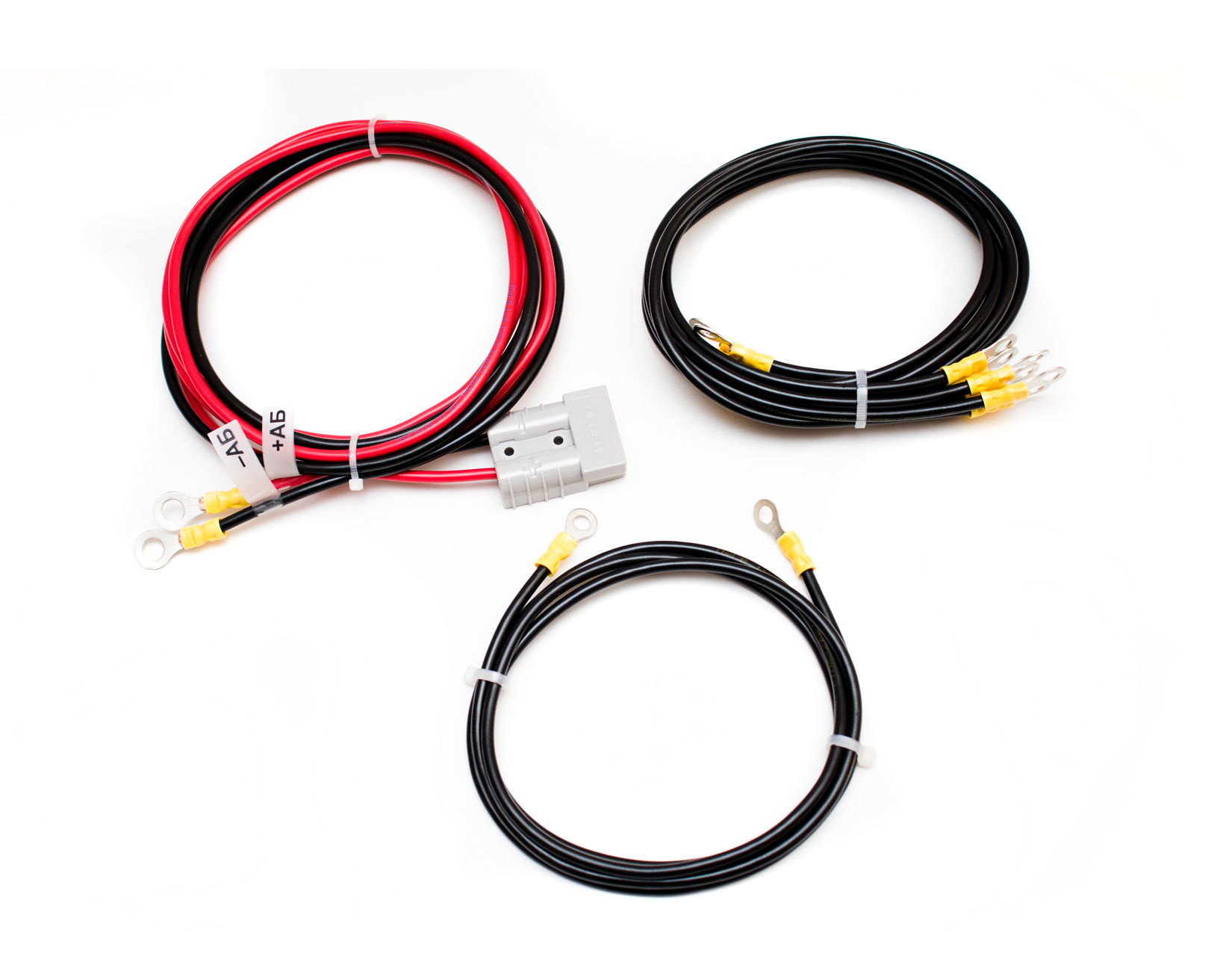

    Батарейный комплект S-03-2
    33 480 220 110 80 65 45 37 32 26 22 73 915 ₽ Купить
    Батарейный модуль BMT-96-18 (2шт.) 36 500 250 160 90 70 55 47 43 35 30 98 200 ₽ Купить
    Батарейный стеллаж MBS-01,
    Аккумуляторная батарея 12В 40Ач (8шт.),
    Батарейный комплект S-03-2
    40 600 270 165 100 75 65 52 44 37 33 97 115 ₽ Купить
    Батарейный модуль BMT-96-09,
    Батарейный модуль BMT-96-18 (2шт.)
    45 610 300 200 130 90 70 60 55 45 40 127 040 ₽ Купить
    Батарейный модуль BMT-96-18 (3шт.) 54 750 360 240 180 130 100 70 60 55 50 147 300 ₽ Купить
    Батарейный стеллаж MBS-02,
    Аккумуляторная батарея 12В 55Ач (8шт.),
    Батарейный комплект S-03-2
    55 900 390 230 165 115 85 80 70 58 52 108 395 ₽ Купить
    Батарейный стеллаж MBS-03,
    Аккумуляторная батарея 12В 65Ач (8шт.),
    Батарейный комплект S-03-2
    65 1000 480 280 190 140 110 90 80 70 60 136 675 ₽ Купить
    Батарейный стеллаж MBS-02,
    Аккумуляторная батарея 12В 75Ач (8шт.),
    Батарейный комплект S-03-2
    75 1100 560 350 240 180 140 110 100 80 70 143 435 ₽ Купить
    Батарейный стеллаж MBS-03,
    Аккумуляторная батарея 12В 90Ач (8шт.),

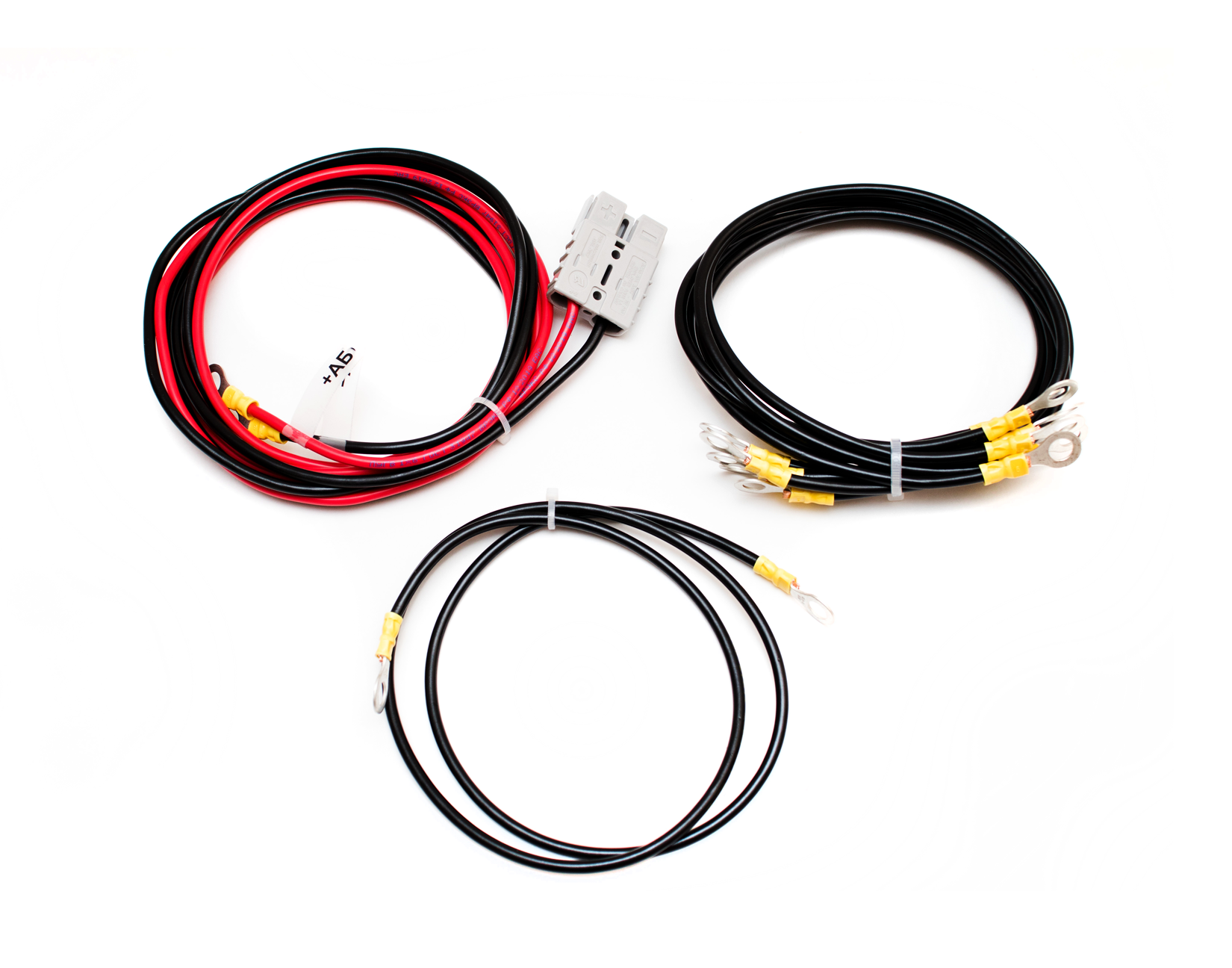

    Батарейный комплект S-03-3
    90 1440 710 460 310 220 170 140 110 100 80 166 995 ₽ Купить
    Батарейный стеллаж MBS-03,
    Аккумуляторная батарея 12В 100Ач (8шт.),
    Батарейный комплект S-03-3
    100 1500 820 480 350 270 190 160 130 110 90 170 755 ₽ Купить
  • Средства мониторингаПоказать все
    Батарейные кабелиПоказать все

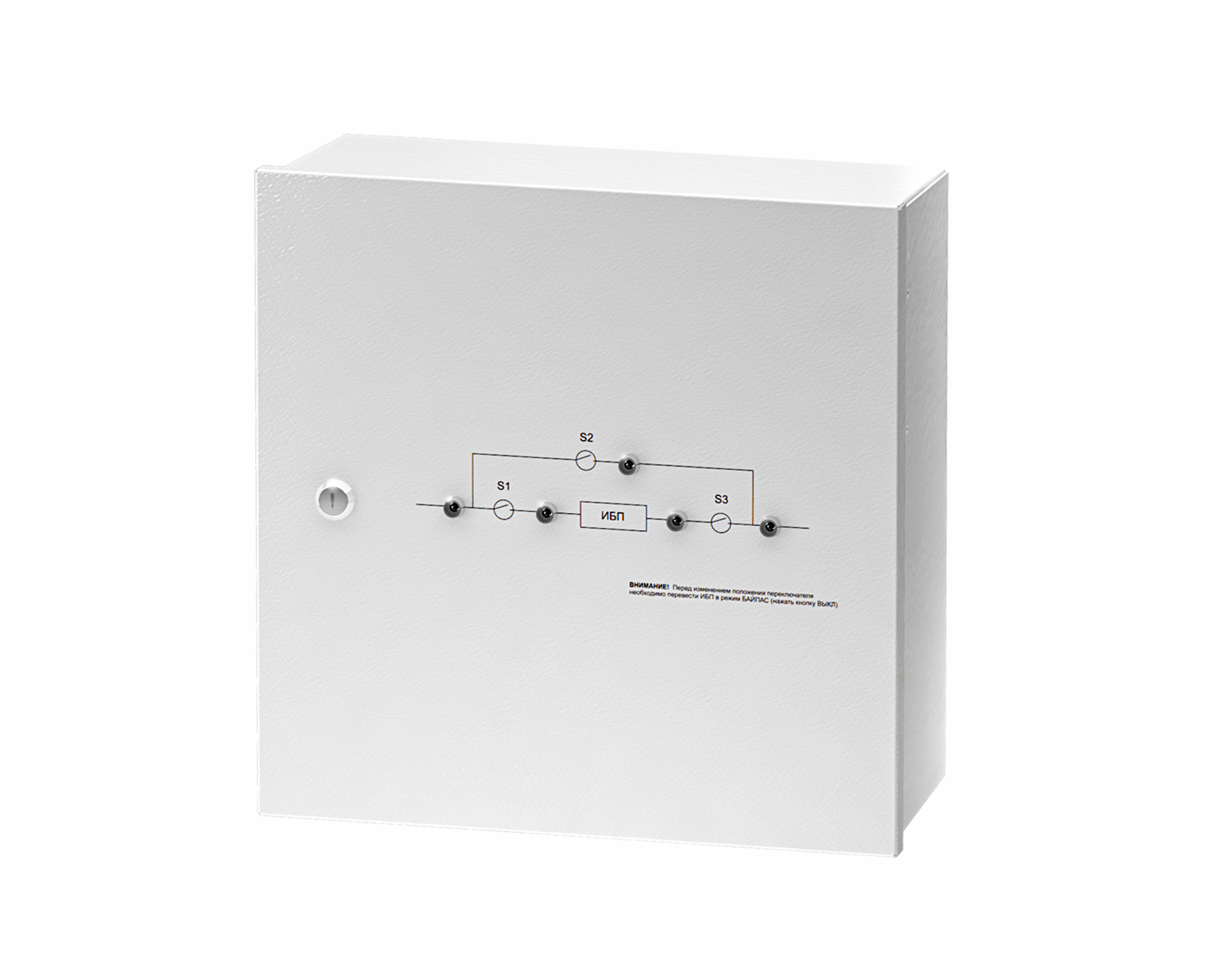

    Модули и шкафы внешнего байпасаПоказать все
    Модули защиты батарейПоказать все
    Батарейные стеллажиПоказать все
    Батарейные комплекты для стеллажейПоказать все
    Напольные батарейные модулиПоказать все

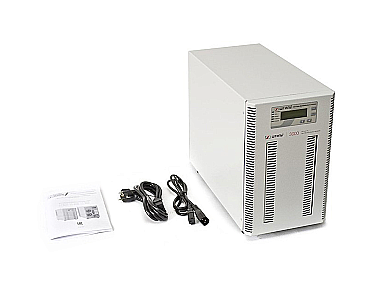

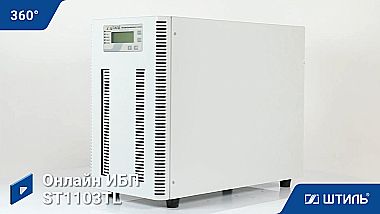

  • ИБП переменного тока ST1103TL
    1 шт.
    Кабель нагрузки типа «C14 - C13», длина 1,5 м
    1 шт.
    Руководство по эксплуатации
    1 шт.
    Упаковка
    1 шт.
    Гарантийный талон
    1 шт.
  • Листовки, брошюры, каталоги
    Однофазные ИБП переменного тока. Брошюра, 2019 год
    ИБП переменного тока. Брошюра, 2018 год
    ИБП переменного тока. Каталог, 2017 год
    Однофазные ИБП переменного тока. Брошюра, 2019 год
    ИБП переменного тока. Брошюра, 2018 год
    ИБП переменного тока. Каталог, 2017 год
    Руководства по эксплуатации
    Источники бесперебойного питания: ST1101L, ST1102L, ST1103L, SR1101L, SR1102L, SR1103L
    Однофазные ИБП ST SR 1-3 кВА L
    Прайс-листы
    Однофазные ИБП. Прайс-лист, 2019 год
    Аксессуары для однофазных ИБП. Прайс-лист, 2018 год
    Однофазные ИБП. Прайс-лист, 2019 год
    Аксессуары для однофазных ИБП. Прайс-лист, 2018 год
    Программное обеспечение
    Shut Down Manager. ПО для мониторинга и управления ИБП
    Shut Down Manager.
    Программное обеспечение
    Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль»
    Shtyl Device Manager.

Оставьте свой номер и мы перезвоним вам в ближайшее время!

Нажимая кнопку «Жду звонка», я принимаю условия «Соглашения на обработку персональных данных» и даю согласие на обработку моих персональных данных

Напишите нам

Нажимая кнопку «Отправить», я принимаю условия «Соглашения на обработку персональных данных» и даю согласие на обработку моих персональных данных

Запросить цену
Прикрепить файл

Нажимая кнопку «Отправить запрос», я принимаю условия «Соглашения на обработку персональных данных» и даю согласие на обработку моих персональных данных

Товар добавлен в корзину
Стабилизатор стабилизирующий IS5000
Количество 1 шт.
Цена: 13 906 ₽
Продолжить покупки
