Модуль внешнего байпаса EBM-03-WTL-1PT

  • Совместимость
    однофазные ИБП серий «ST-TL», «STR-TL»
    и «STR-TLD» мощностью 3 кВА
  • Форм-фактор
    настенный
  • Режимы работы
    ИБП, сервис, обход
  • Гарантийный срок, мес
    24
40 840 ₽
Как получить счёт или КП?
Способы получения:
Курьером:
Самовывоз:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

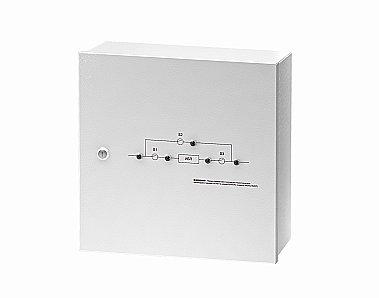

Модуль внешнего байпаса EBM-03-WTL-1PT применяется совместно с ИБП серий «ST-TL», «STR-TL» и «STR-TLD» мощностью 3 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

Модуль крепится на любой ровной вертикальной поверхности.

Режимы работы

EBM-03-WTL-1PT с тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

  • режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):
    Модуль внешнего байпаса. Основной режим картинка

    Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

  • режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):
    Модуль внешнего байпаса. Режим сервис картинка

    Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

  • режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):
    Модуль внешнего байпаса. Режим обход картинка

    Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Подключение

Входные подключения выполняются через клеммные соединения. Энерговвод один. УЗИП на входе ВРУ.

Подключение к ИБП осуществляется тоже через клеммные соединения.

Для выходных соединений предусмотрены автоматы 1хС16, 1хС10, 2хС6, 2хС4.

Для подключения зарядного устройства или сервисных потребителей предусмотрена клеммная колодка.

Управление и индикация

На фронтальной стороне модуля имеются:

  • структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
  • ручка кулачкового переключателя для удобного переключения режимов работы прибора.

Общие
Совместимость однофазные ИБП серий «ST-TL», «STR-TL»
и «STR-TLD» мощностью 3 кВА
Тип аксессуара модули и шкафы внешнего байпаса
Число фаз ИБП 1 в 1
Форм-фактор настенный
Режимы работы ИБП, сервис, обход
Переключение режимов работы трехпозиционный многосекционный переключатель
Время переключения (в режим Обход), мс 0
Коммутация нейтрального проводника да
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная, трехпроводная (L, N, PE)
Номинальное входное напряжение, В 220
Номинальная входная частота, Гц 50
Панель управления и интерфейсы
Светодиодная индикация наличие напряжения, 5 шт.
Подключение
Входная сеть клеммы
Нагрузка (выходные разъёмы) автоматы 1хС16, 1хС10, 2хС6, 2хС4
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от 0 до +50
Диапазон температуры хранения, °С от -60 до +50
Относительная влажность, % от 0 до 98 (без конденсата)
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 370х370х140
Масса, кг 6
1 Модуль внешнего байпаса EBM-03-WTL-1PT 1 шт.
2 Кабель нагрузки Т-Т-1-3x2,5 1 шт.
3 Кабель нагрузки Т-Т-1-2x2,5 1 шт.
4 Руководство по эксплуатации 1 шт.
