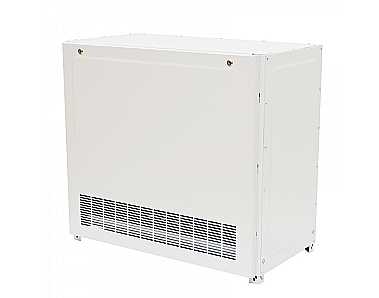

Батарейный стеллаж MBS-02
- Совместимость однофазные ИБП серии ST
- Форм-фактор напольный
- Наличие встроенных батарей нет
- Емкость устанавливаемых АБ, Ач 26 - 16 шт.; 55, 75 - 8 шт.;
65, 90, 100 - 6 шт. - Гарантийный срок, мес 24
Модульный батарейный стеллаж MBS-02 разработан для совместного применения с моделями однофазных ИБП «Штиль» серии «ST» напольного исполнения мощностью 1-20 кВА. Устройство представляет собой закрытый съемными защитными панелями сборно-разборный металлический каркас, позволяющий компактно размещать аккумуляторные батареи для обеспечения требуемого времени автономной работы ИБП. Симметричная конструкция и доступ к аккумуляторным батареям с каждой стороны позволяет наиболее оптимально устанавливать стеллаж с учетом геометрии помещения и габаритов предоставленного для установки места. Также конструкция имеет возможности масштабирования как в высоту, так и в ширину/глубину.
Батарейный стеллаж MBS-02 обладает следующей вместимостью (ёмкость и количество устанавливаемых АБ 12 В):
- 26 Ач – 16 шт.;
- 55, 75 Ач – 8 шт.;
- 65, 90, 100 Ач – 6 шт.

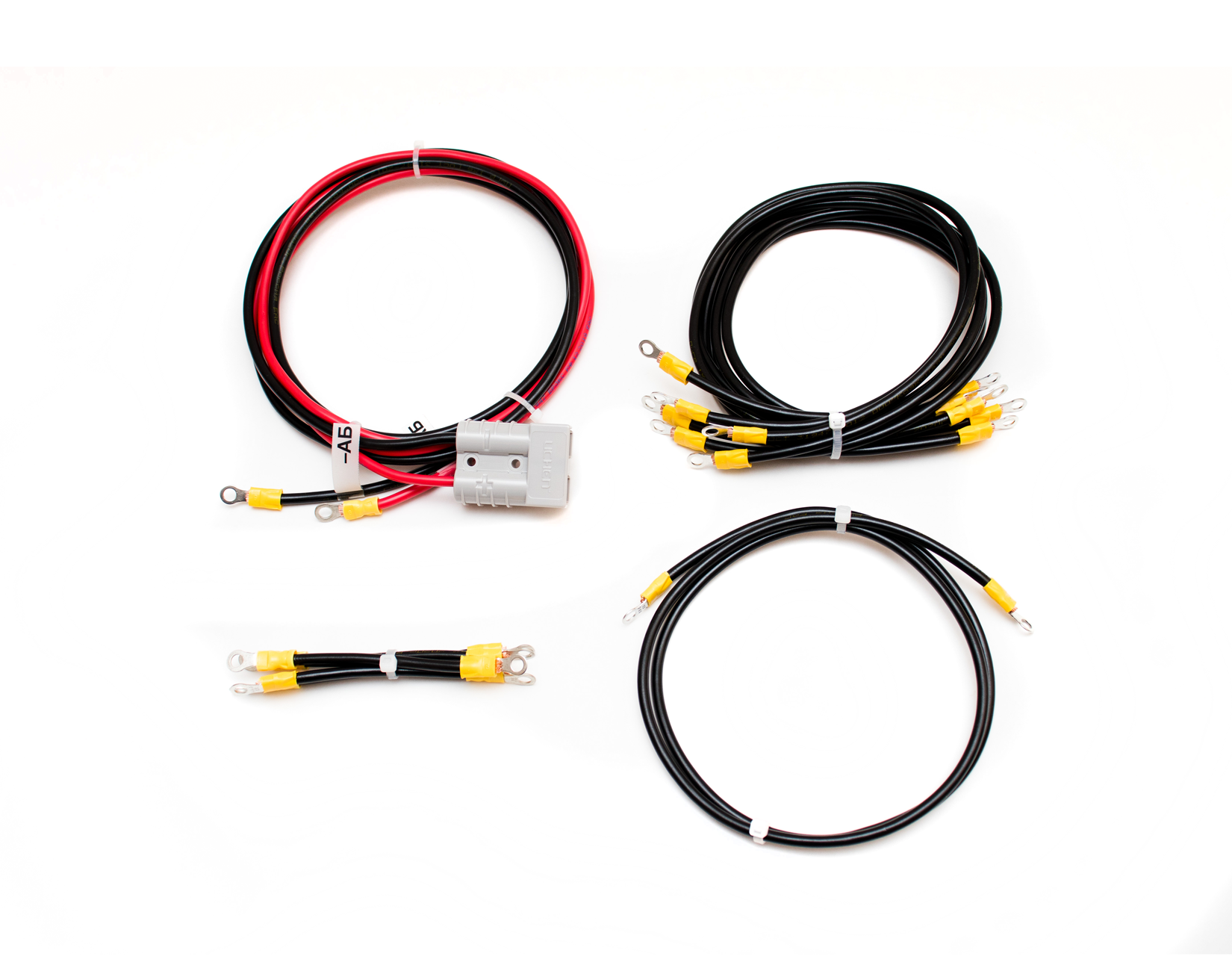

Стеллаж подключается к ИБП с помощью батарейного кабеля TD50A-TD50A.
Рекомендуется дополнительная установка совместно со стеллажом модуля защиты батарей «Штиль» серии BPM с автоматическим выключателем или предохранителем аккумуляторных батарей.
Определение необходимой суммарной емкости внешних АБ, размещаемых в батарейном стеллаже, зависит от требуемого времени автономной работы и мощности нагрузки. Точный расчет и подбор оптимального решения вам помогут сделать специалисты ГК «Штиль». Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят вам подробную консультацию по подбору оптимального решения.
| Совместимость | однофазные ИБП серии ST |
| Тип аксессуара | батарейные стеллажи |
| Число фаз ИБП | 1 в 1, 3 в 1 |
| Форм-фактор | напольный |
| Исполнение | сборно-разборная конструкция, закрытая со всех сторон съемными защитными панелями |
| Страна производитель | Россия |
| Наличие встроенных батарей | нет |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Емкость устанавливаемых АБ, Ач | 26 - 16 шт.; 55, 75 - 8 шт.; 65, 90, 100 - 6 шт. |
| Защита АБ | дополнительно устанавливается модуль защиты батарей серии BPM |
| Тип разъема для подключения к ИБП | модуль защиты батарей BPM крепится к батарейному стеллажу болтами или винтами М6, ИБП и модуль защиты батарей BPM соединяются кабелем с разъемом TD50A с двух сторон |
| Схема подключения | ИБП - модуль защиты батарей BPM - батарейный стеллаж MBS |
| Диапазон рабочей температуры, °С | от 0 до +40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Диапазон температуры хранения, °С | от -20 до +40 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 24 |
| Количество полок для АБ, шт. | 2 (из стальных перфорированных листов) |
| Габариты полки (ШxГ), мм | 590х380 |
| Расстояние между полками, мм | 255 |
| Грузоподъёмность одной полки, кг | 240 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 740х630х450 |
| Масса, кг | 35 |
| Масса (без АБ), кг | 35 |
| Цвет корпуса | серый |
| Батарейный стеллаж MBS-02 | 1 шт. |
| Полка для АБ | 2 шт. |
| Комплект метизов для соединения деталей стеллажа | 1 шт. |
| Замок почтовый с металлическим ключом | 2 шт. |
| Инструкция по монтажу | 1 шт. |
