Карта мониторинга IC-SNMP/mini-USB
- Совместимость инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
- Поддерживаемые интерфейсы Ethernet (TCP/IP-адаптер), mini-USB, «сухие» контакты, RS-485, 4P4C
- Поддерживаемые протоколы Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль
- Уведомления trap-сообщения, e-mail
- Степень защиты от пыли и влаги IP20
- Гарантийный срок, мес 24
Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:
- стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
- однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 0,25-10 кВА.
На фронтальной панели платы расширения расположены разъемы:
- mini-USB – соединение с ПК;
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
- сигнализация («сухие» контакты) – входы для мониторинга внешних сигналов;
- RS-485 – мониторинг внешних устройств по проприетарному протоколу;

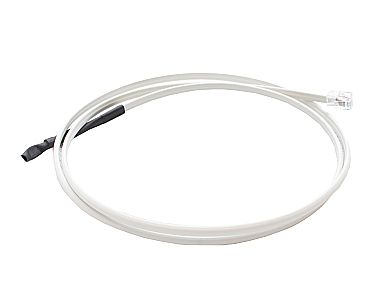

- 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик входит в комплект поставки).
Под линейкой наружных разъемов находятся элементы индикации и управления:
- зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
- синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
- кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.
Мониторинг и управление через модуль IC-SNMP/mini-USB можно выполнять двумя способами:
- при помощи специализированного ПО «ShtylDeviceManager»;
- через WEB-интерфейс, используя браузер.
При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.
| Совместимость | инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП |
| Тип аксессуара | карты мониторинга |
| Число фаз ИБП | 1 в 1 |
| Поддерживаемые интерфейсы | Ethernet (TCP/IP-адаптер), mini-USB, «сухие» контакты, RS-485, 4P4C |
| Поддерживаемые протоколы | Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль |
| Уведомления | trap-сообщения, e-mail |
| Страна производитель | Россия |
| Тип выходного разъёма Ethernet-адаптера | RJ-45 |
| Поддерживаемые протоколы Ethernet-адаптера | Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль |
| Тип выходного разъёма интерфейса mini-USB | USB-А |
| Поддерживаемые протоколы интерфейса mini-USB | Штиль/ HID Power Device |
| Тип и количество | 2 входных |
| Тип выходного разъёма | разъемный клеммник, сечение провода 0,5-1.0 мм.кв., (15EDGRC-2.5-06) |
| Назначение входных «сухих» контактов | определяется при конфигурации |
| Максимальное сопротивление относительно общего, Ом | 35 |
| Допустимое напряжение A и B контактов, в пределах, В | от -13 до +16,5 |
| Тип выходного разъёма термодатчика | 4P4C |
| Установка | во внутренний слот стабилизатора или ИБП |
| Диапазон рабочей температуры, °С | 5-40 |
| Относительная влажность, % | не более 95 |
| Степень защиты от пыли и влаги | IP20 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 40х68х65 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 220х155х50 |
| Масса, кг | 0,1 |
| Карта мониторинга IC-SNMP/mini-USB | 1 шт. |
| Интерфейсный кабель USB A - miniUSB | 1 шт. |
| Датчик температуры | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Упаковка | 1 шт. |
