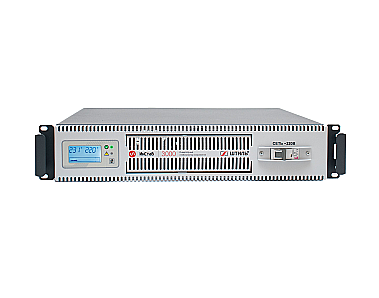

Стабилизатор напряжения «Штиль» IS3000RT (3 кВА / 2,5 кВт)

По числу фаз (фазности) инверторные стабилизаторы напряжения «Штиль» делятся на три типа:

• 1 в 1 – модели с однофазным входом и однофазным выходом, рассчитаны на подключение как к однофазной электросети (220/230 В), так и к одной питающей фазе трехфазной электросети (380/400 В) для защиты однофазной нагрузки;
• 3 в 3 – модели с трехфазным входом и трехфазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты как однофазной, так и трехфазной нагрузки (кроме потребителей с трехфазными электромоторами);
• 3 в 1 – модели с трехфазным входом и однофазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты однофазной нагрузки с равномерным распределением её потребляемой мощности по всем питающим фазам, что позволяет исключить перекос фаз и запитать однофазный электроприбор с потребляемой мощностью, превышающей выделенную мощность на фазу.

По способу установки стабилизаторы «Штиль» делятся на настенные и универсальные (напольные/стоечные).

Настенные стабилизаторы имеют узкий профиль и относительно небольшой вес (от 2 до 22 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели IS350-IS10000), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели IS12000-IS 20000). Стабилизаторы IS2500, IS3000 и IS3500 также можно устанавливать на ровной горизонтальной поверхности (настольное размещение) на специальные выдавки на задней панели корпуса.

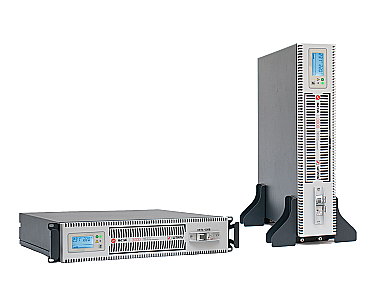

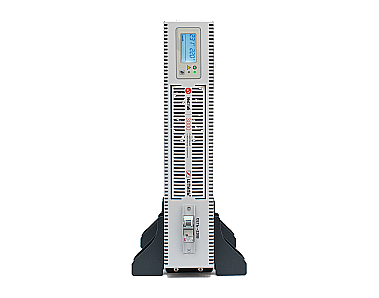

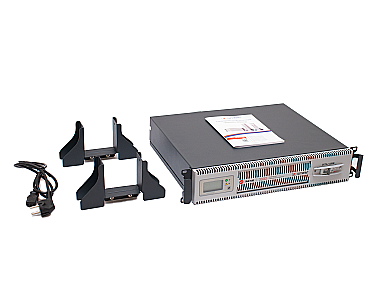

Универсальные (напольные/стоечные) стабилизаторы могут устанавливаться как на полу, так и в стандартизированные стойки или шкафы шириной 19 дюймов. Крепления для обоих типов установки стабилизаторов входят в комплект поставки.

Если при размещении стабилизатора в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

Выходная мощность стабилизатора должна быть больше потребляемой мощности нагрузки. В противном случае стабилизатор вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе стабилизатора обычно необходимо учитывать как его полную выходную мощность, так и активную.

Ориентироваться только на активную выходную мощность стабилизатора можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице.

Для определения необходимой выходной активной мощности стабилизатора надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит стабилизатору работать в щадящем режиме и повысит срок его службы. Если к стабилизатору подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность.

Стабилизаторы делятся на несколько типов по принципу стабилизации напряжения: инверторные, электронные (тиристорные и симисторные), релейные, электромеханические и феррорезонансные.

Стабилизаторы бренда «Штиль» работают по самой прогрессивной инверторной технологии двойного преобразования, когда переменное напряжение электросети сначала преобразуется выпрямителем в постоянное, а затем инвертором в стабилизированное переменное с идеальной синусоидальной формой и частотой, соответствующей частоте сети, без гармонических искажений и электрических помех. Инверторные модели превосходят устройства других типов по значениям всех основных технических параметров.

Выходная мощность стабилизатора должна быть больше потребляемой мощности нагрузки. В противном случае стабилизатор вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе стабилизатора обычно необходимо учитывать как его полную выходную мощность, так и активную.

Для определения необходимой полной выходной мощности стабилизатора надо сложить потребляемую полную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит устройству работать в щадящем режиме и повысит срок его службы. Если к стабилизатору подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их пусковую потребляемую мощность.

Полная потребляемая мощность нагрузки редко указывается её производителем. Если данной информации найти не удается, то ее можно рассчитать. Для этого необходимо активную мощность нагрузки, которая указывается в ваттах (Вт), разделить на её коэффициент мощности (cos φ). Получается следующая формула: P_полная = P_{активная}/cos (φ).

Коэффициент мощности (cos φ) или power factor (PF) обычно указывается в паспорте электроприбора или на его шильдике. Если значение коэффициента мощности найти не удается, то можно взять усредненные данные для разных видов нагрузок из открытых источников.

Диапазон входного напряжения, при котором стабилизатор функционирует, в том числе со снижением выходной мощности. Характеристика является одним из важнейших параметров стабилизатора. Чем шире предельный диапазон, тем более универсальным является стабилизатор.

Инверторные стабилизаторы «Штиль» обладают самым широким предельным диапазоном стабилизации входного напряжения и могут эффективно работать даже при сверхнизком входном напряжении (90 В).

Инверторные стабилизаторы напряжения «Штиль» успешно работают с большинством моделей дизельных и бензиновых генераторов. Изделия могут подключаться как перед генератором, так и после него.

При подключении перед генератором стабилизатор вовремя скорректирует перепады сетевого напряжения, что исключит частые срабатывания системы АВР генераторной установки и защитит её механические элементы от преждевременного износа, а также заметно сократит расход топлива.

При подключении после генератора стабилизатор скорректирует значение и форму поступающего от него сигнала, что позволит запитать от генераторной установки особо требовательную к качеству электропитания нагрузку. Если к генератору подключается фазозависимое оборудование (например, газовый котел), то необходимо заземлить один из его выводов или установить гальваническую развязку перед данной нагрузкой.

Важно отметить, что коррекцию выходной частоты генератора инверторные стабилизаторы «Штиль» не производят. При выходе частоты генератора за пределы диапазона 43-57 Гц стабилизаторы обесточат нагрузку и будут ожидать возвращения входной частоты в указанный диапазон.

Время, необходимое стабилизатору для установления номинального значения выходного напряжения при отклонениях входного.

Инверторные стабилизаторы напряжения «Штиль» обладают мгновенной реакцией на скачки напряжения, что указывает на самую высокую степень защиты и полностью устраняет риск повреждения нагрузки при сетевом перепаде.

Максимальное отклонение выходного напряжения стабилизатора от номинального значения (в процентах). Чем ближе это значение к нулю, тем лучше.

Инверторные стабилизаторы напряжения «Штиль» относятся к классу высокоточных устройств, так как имеют минимальную погрешность, которая не превышает 2%. Благодаря этому они подходят для стабилизации сети, к которой подключены как различные бытовые приборы (насосы, холодильное оборудование, нагреватели, электродвигатели, плиты, чайники), так и самая электрочувствительная аппаратура, например, измерительная, вычислительная, аудио- и видеотехника, а также медицинское оборудование.

Различают две формы выходного напряжения стабилизатора: аппроксимированная (ступенчатая) синусоида и чистая синусоида.

Аппроксимированная синусоида – это форма переменного напряжения, которая приближается к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы разной полярности. Данный вид сигнала может быть использован для электропитания потребителей с импульсными блоками питания, например, компьютерной техники, серверного оборудования, телевизионной аппаратуры. Однако он повредит работе нагрузки, особо чувствительной к качеству электропитания, например, электроники газового котла, приборам с электродвигателями и различным электронным системам управления электромоторами.

Корректное и устойчивое функционирование большей части современного электрооборудования может гарантировать только электропитание с формой напряжения максимально приближенной к идеальной синусоиде. Инверторные стабилизаторы напряжения «Штиль» выполняют эту задачу и непрерывно подают на нагрузку напряжение только идеальной синусоидальной формы.

Функция стабилизаторов напряжения «Штиль», за счет которой устройства автоматически и безразрывно переводят питание нагрузки на сеть в случае перегрузки, перегрева или сбоя в работе.

В однофазных стабилизаторах мощностью до 500 ВА автоматический электронный байпас не предусмотрен. В случае перегрузки, перегрева или сбоя в работе устройство просто обесточит нагрузку.

В однофазных стабилизаторах мощностью от 800 ВА, трехфазных стабилизаторах и моделях конфигурации 3 в 1 автоматический электронный байпас активируется в случае перегрузки, перегрева или сбоя в работе. Обязательным условием перевода питания на байпас для однофазных стабилизаторов является нахождение входного напряжения в диапазоне 187-245 В, а для трехфазных моделей и устройств конфигурации 3 в 1 – в рамках допустимого диапазона, выбранного пользователем (настраивается в характеристиках «Допустимое отклонение верхней и нижней границ входного напряжения для электронного автоматического байпаса»). Если в случае перегрузки, перегрева или сбоя в работе напряжение будет вне указанных диапазонов, то устройство обесточит нагрузку.

Обратите внимание! В трехфазных стабилизаторах и моделях конфигурации 3 в 1 автоматический электронный байпас можно отключить с помощью панели управления. В этом случае при перегрузке, перегреве или сбое в работе устройство просто обесточит нагрузку и автоматически возобновит её работу после устранения аварии.

Характеристика, отражающая уровень защиты стабилизатора напряжения от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность).

Все инверторные стабилизаторы напряжения «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.
