Батарейный модуль BMT-96-18

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Бесплатная доставка

Совместимость

однофазные ИБП ST1103SL, ST1103L и ST1103TL
Форм-фактор
По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

напольный
Емкость одной 12-вольтовой АБ, Ач

9
Суммарная емкость АБ в модуле, Ач

18
Гарантийный срок, мес

12

Все характеристики

Бесплатная доставка

66 630 ₽

Добавить в корзину

Как получить счёт или КП?

Способы получения:

Курьером:

Самовывоз:

Важная информация для покупателей

ГК «Штиль» на маркетплейсах и досках объявлений

Неофициальные продавцы продукции
ГК «Штиль»

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

Описание

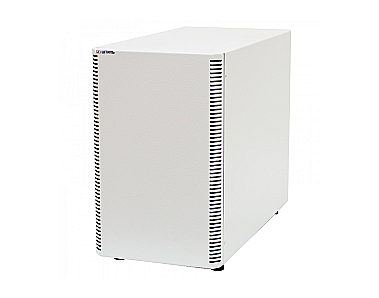

Батарейный модуль BMT-96-18 применяется совместно с однофазным ИБП «Штиль» ST1103SL, ST1103L и ST1103TL напольного исполнения выходной мощностью 3 кВА. Модуль – это металлический контейнер с уже предустановленными аккумуляторными батареями, позволяющими обеспечить требуемое время автономной работы ИБП. Габариты устройства имеют схожие параметры с моделью источника бесперебойного питания, что позволяет компактно установить модуль рядом с ИБП, образовав единую систему.

Номинальное напряжение группы АБ в модуле составляет 96 В. В нем установлены две группы из восьми аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже представлена таблица времени автономной работы ИБП ST1103SL, ST1101L и ST1103TL в зависимости от мощности нагрузки.

Мощность нагрузки, ВА	300	600	900	1200	1500	1800	2100	2400	2700	3000
Время автономной работы ИБП ST1103L или ST1103TL, мин	240	90	55	40	33	25	20	17	15	10
Время автономной работы ИБП ST1103SL, мин	360	190	100	70	52	42	35	30	25	20

Модуль соединяется с ИБП через разъем TD50A «Андерсон».

Внимание!

Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.

Характеристики

Характеристики

Общие

Совместимость	однофазные ИБП ST1103SL, ST1103L и ST1103TL
Тип аксессуара	батарейные модули
Число фаз ИБП	1 в 1
Форм-фактор По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные). Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА). Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку. Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления. Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления. Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.	напольный
Страна производитель	Россия

Аккумуляторные батареи (АБ)

Тип АБ	герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В	96
Количество встроенных АБ 12В, шт.	16
Емкость одной 12-вольтовой АБ, Ач	9
Суммарная емкость АБ в модуле, Ач	18
Срок службы АБ, лет	7 (в зависимости от условий эксплуатации)

Подключение

Тип разъема для подключения к ИБП

TD50A

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.	от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
Диапазон температуры хранения, °С	от -20 до +40
Относительная влажность, % Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.	от 0 до 95 (без конденсата)
Гарантийный срок, мес	12

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	346х210х442
Масса, кг	58
Цвет корпуса	серый

Комплектация

1	Батарейный модуль BMT-96-18	1 шт.
2	Аккумуляторные батареи 12 В, 9 Ач	16 шт.
3	Батарейный кабель TD50A-TD50A-1-2x6	1 шт.
4	Руководство по эксплуатации	1 шт.
