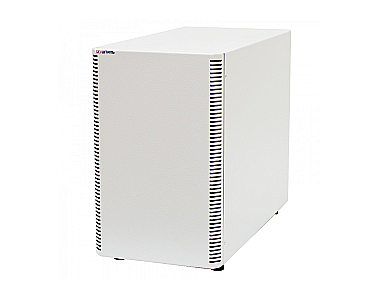

Батарейный модуль BMT-96-09 используется совместно с однофазными ИБП «Штиль» ST1103SL, ST1103L и ST1103TL напольного исполнения мощностью 3 кВА. Модуль представляет собой прочный металлический контейнер, в котором установлены аккумуляторные батареи для требуемого времени автономной работы ИБП. Габариты устройства соответствуют размерам модели источника бесперебойного питания, благодаря чему модуль можно компактно установить рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 96 В. В нем установлено восемь аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1103L, ST1103TL и ST1103SL и в зависимости от мощности нагрузки.
| Мощность нагрузки, ВА | 300 | 600 | 900 | 1200 | 1500 | 1800 | 2100 | 2400 | 2700 | 3000 |
| Время автономной работы ИБП ST1103L или ST1103TL, мин | 90 | 40 | 25 | 18 | 14 | 12 | 10 | 8 | 7 | 5 |
| Время автономной работы ИБП ST1103SL, мин | 240 | 90 | 55 | 40 | 33 | 25 | 20 | 17 | 15 | 10 |
Для соединения с ИБП в BMT-96-09 предусмотрен разъем TD50A «Андерсон».
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
| Совместимость | однофазные ИБП ST1103SL, ST1103L и ST1103TL |
| Тип аксессуара | батарейные модули |
| Число фаз совместимого ИБП | 1 в 1 |
| Форм-фактор | напольный |
| Страна производитель | Россия |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 96 |
| Количество встроенных АБ 12В, шт. | 8 |
| Емкость одной 12-вольтовой АБ, Ач | 9 |
| Суммарная емкость АБ в модуле, Ач | 9 |
| Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) |
| Тип разъема для подключения к ИБП | TD50A |
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Диапазон температуры хранения, °С | от -20 до +40 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 12 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 346х210х442 |
| Масса, кг | 38 |
| Цвет корпуса | серый |
| 1 | Батарейный модуль BMT-96-09 | 1 шт. |
|---|---|---|
| 2 | Аккумуляторные батареи 12 В, 9 Ач | 8 шт. |
| 3 | Батарейный кабель TD50A-TD50A-1-2x6 | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
