Модуль распределения PDM-10-3T-1T
-
Совместимостьоднофазные ИБП SR1106L, SR1110L
-
Способ установкив стойку
-
Гарантийный срок, мес24
Модуль распределения PDM-10-3T-1T разработан для совместного применения с моделями однофазных ИБП SR1106L и SR1110L выходной мощностью 6 и 10 кВА. Прибор надежно распределяет электроэнергию от системы ИБП, генератора или сети электропитания между однофазными нагрузками.

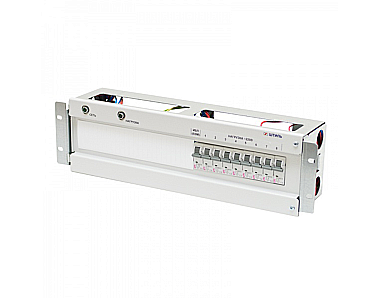

PDM-10-3T-1T представляет собой металлический контейнер высотой 3U. Устройство устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети модуль подключается с помощью клеммных соединений. Для выходного подключения предусмотрены следующие автоматические выключатели: 1хС63, 1хС25, 1хС16.
PDM-10-3T-1T подключается к ИБП с помощью клемм. Провода для подключения входят в комплект поставки устройства.
Возможно подключение BCR, PDU и сервисных потребителей через клеммные соединения.
Дополнительный функционал – ВРУ. Рекомендованный автомат на внешнем РЩ – С80, провод: 16 мм², подключение к фазным клеммникам (не к автоматам).
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.
| Совместимость | однофазные ИБП SR1106L, SR1110L |
| Тип аксессуара | модули распределения |
| Число фаз ИБП | 1 в 1 |
| Способ установки | в стойку |
| Дополнительный функционал | ВРУ |
| Страна производитель | Россия |
| Тип входной сети | однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
| Входная сеть | клеммы |
| Нагрузка (выходные разъёмы) | 1хС63, 1хС25, 1хС16 |
| Диапазон рабочей температуры, °С | от 0 до +50 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 133х483х210 |
| Масса, кг | 4 |
| Цвет корпуса | серый |
| 1 | Модуль распределения PDM-10-3T-1T | 1 шт. |
|---|---|---|
| 2 | Кабель Т-T-1-3х10 | 1 шт. |
| 3 | Руководство по эксплуатаци | 1 шт. |
