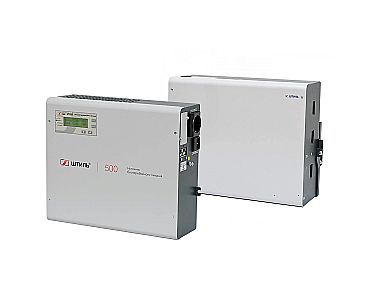

Комплект ИБП SW500L (500 ВА) с АБ на 45 мин

Активная мощность, кВт
0,4
Форм-фактор
настенный
Топология
on-line (с двойным преобразованием)
Предельный диапазон входного напряжения, В
90-295
Номинальное выходное напряжение, В
220
Диапазон настройки выходного напряжения, В
220-240
Точность стабилизации выходного напряжения, %
±2
Форма выходного напряжения
чистая синусоида
Максимальный выходной ток, А
2,3
Наличие встроенных батарей
нет
Емкость одной 12-вольтовой АБ, Ач
9
Суммарная емкость АБ в модуле, Ач
27
Электронный автоматический байпас
да
Гарантийный срок, мес
24

Будьте внимательны при приобретении оборудования «Штиль». Подробнее.

Официальная гарантия
производителя
Самый полный
ассортимент
Профессиональный
подбор
Обмен или возврат в
течение 7 дней
Быстрая доставка
по всей России
  • Описание

  • Преимущества

  • Характеристики

  • Автономная работа

  • Аксессуары

  • Комплектация

  • Скачать

  • Отзывы

  • Онлайн ИБП SW500L с батарейным модулем BM-24-27, в котором установлено 6 АБ суммарной емкостью 27 Ач, обеспечивает резервное электроснабжение нагрузки мощностью 500 ВА /400 Вт в течение 45 мин (при 80% загрузке). Примерами оборудования могут быть:

    • газовый котел и циркуляционный насос;
    • система водоснабжения и очистки воды;
    • система видеонаблюдения;
    • аудио- и видеоаппаратура;
    • персональный компьютер;
    • бытовые приборы небольшой мощности.

    Кроме резервного электроснабжения, ИБП защищает технику от перепадов напряжения и электрических помех.

    SW500L отлично функционирует в связке с генератором за счет усовершенствованного алгоритма работы корректора коэффициента мощности.

    SW500L работает на основе технологии двойного преобразования энергии, которая позволяет:

    • стабилизировать входное напряжение с высокой точностью (±2%) в диапазоне (90-295 В) без перехода в автономный режим (на питание от батарей);
    • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения или выходе его значения за допустимый диапазон;
    • питать нагрузку идеальным синусоидальным напряжением.

    ИБП оснащен конвекционной системой охлаждения, за счет которой обеспечивается абсолютная бесшумность при работе.

    Установка и подключение

    ИБП и батарейный модуль BM-24-27 устанавливаются на стену с помощью специальных кронштейнов.

    Для соединения с ИБП батарейный модуль имеет разъем TD50A «Андерсон». Нагрузка подключается к ИБП в последнюю очередь.

    Все компоненты, предназначенные для установки и подключения устройств, входят в комплект поставки.

    Заряд батарей

    Заряд аккумуляторов батарейного модуля выполняется встроенным в ИБП ЗУ с током 5 А.

    Источник питания имеет современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.

    Защита

    SW500L обеспечен широким набором электронных защит от:

    • короткого замыкания и длительной перегрузки по выходу;
    • внутреннего перегрева;
    • импульсных перенапряжений и сетевых помех;
    • «глубокого» разряда АБ (при разряде на 80-85% батарея отключается).

    Поддерживается автоматическое восстановление работы устройства после устранения причины аварии.

    Встроенный автоматический байпас служит для перевода питания нагрузки на сеть в случае выхода ИБП из строя или его перегрузки.

    Панель управления

    Контролирование работы и настройка рабочих параметров ИБП выполняется на панели управления с ЖК-дисплеем, которая включает в себя четыре кнопки управления и пять светодиодных индикаторов:

    • «Состояние» – режим работы устройства и возникновение аварий;
    • «Сеть» – состояние входной сети;
    • «Байпас» – электронный байпас/ЭКО-режим;
    • «Инвертор» – работа от инвертора;
    • «Батарея» – состояние батарей.

    Виды информации на ЖК-дисплее:

    • значение входного и выходного напряжения;
    • процент загрузки ИБП;
    • значение напряжения батарей и их состояние;
    • активная и полная мощность нагрузки;
    • аварии с указанием их причин.

    На панели управления ИБП также выполняется настройка различных параметров работы прибора, а также запуск трех видов теста аккумуляторных батарей:

    • на 10 секунд (ИБП питает нагрузку от АБ в течение 10 секунд);
    • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
    • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

    Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

    Средства мониторинга

    ИБП имеет возможность организации локального/удаленного мониторинга работа за счет установки платы расширения. В ассортименте представлено три модели таких плат со следующими интерфейсами:

    • RS-232;
    • USB или mini-USB;
    • «сухие» контакты;
    • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

    Контроль работы ИБП с установленной платой возможен двумя вариантами: через веб-браузер или специальную программу Shtyl Device Manager (SDM).

    Плата не входит в комплект поставки ИБП и приобретается отдельно.

    Как купить?

    Купить комплект ИБП SW500L с батарейным модулем BM-24-27 можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

    Оборудование «Штиль» характеризует отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

  • Превосходные технические характеристики
    • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
    • идеальное синусоидальное выходное напряжение;
    • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
    • высокая точность стабилизации напряжения – ±2%;
    • выходной коэффициент мощности – 0,9;
    • входной коэффициент мощности – 0,99;
    • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
    Функциональность
    • плавный пуск;
    • резервное питание в течение 45 мин (при 80% нагрузке);
    • совместимость в работе с генераторами;
    • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
    • встроенный автоматический байпас;
    • широкие возможности дистанционного мониторинга и управления;
    • настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).
    Высокая надежность
    • многоуровневая электронная система защиты;
    • автоматический перезапуск при восстановлении после аварий;
    • полный набор функций контроля и управления АБ;
    • самодиагностика при запуске и во время работы;
    • высокая перегрузочная способность (особенно важно при работе с двигателями);
    • срок службы – не менее 10 лет.
    Энергоэффективность
    • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
    • КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас;
    • система конвекционного (безвентиляторного) охлаждения.
  • Общие
    Полная мощность, кВА
    0.5
    Активная мощность, кВт
    0.4
    Форм-фактор
    настенный
    Топология
    on-line (с двойным преобразованием)
    Режимы работы
    on-line, автономный, ECO
    Страна производитель
    Россия
    Входные характеристики
    Тип входной сети
    однофазная трехпроводная (L, N, PE)
    Совместимость с генератором
    да
    Номинальное входное напряжение, В
    220
    Рабочий диапазон входного напряжения, В
    175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
    Предельный диапазон входного напряжения, В
    90-295
    Допустимое отклонение верхней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    +5, +10, +15, +20, +25 (значение по умолчанию: +20)
    Допустимое отклонение нижней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    -5, -10, -15, -20, -25 (значение по умолчанию: -20)
    Номинальная входная частота, Гц
    50
    Допустимый диапазон входной частоты, Гц
    45-65
    Входной коэффициент мощности
    0,99
    Максимальный входной ток, А
    3,6
    Потребляемая мощность в режиме холостого хода, Вт
    20
    Плавный пуск
    да
    Выходные характеристики
    Тип выходного напряжения
    однофазное
    Номинальное выходное напряжение, В
    220
    Диапазон настройки выходного напряжения, В
    220-240
    Точность стабилизации выходного напряжения, %
    ±2
    Форма выходного напряжения
    чистая синусоида
    Выходной коэффициент мощности
    0,8
    Номинальная выходная частота, Гц
    при работе от сети – соответствует частоте сети
    при работе от АБ – устанавливается пользователем: 50/60
    Точность стабилизации выходной частоты (при работе от АБ), %
    ±0,2
    Максимальный выходной ток, А
    2,3
    Коэффициент нелинейных искажений выходного напряжения, %
    <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
    Крест-фактор
    3:1
    Перегрузочная способность (при работе в режиме on-line или от батарей)
    101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
    Перегрузочная способность (при работе через байпас или в режиме ECO)
    200% – в течение 40 с
    КПД в режиме on-line, %
    96
    КПД при работе через байпас или в режиме ECO, %
    99
    КПД в автономном режиме, %
    81
    Время переключения в автономный режим из режима on-line, мс
    0
    Время переключения в автономный режим из режима ECO, мс
    7
    Аккумуляторные батареи (АБ)
    Наличие встроенных батарей
    нет
    Поддержка подключения внешних АБ
    да
    Тип АБ
    герметичные, необслуживаемые, свинцово-кислотные
    Номинальное напряжение АБ, В
    24
    Номинальный ток заряда встроенного ЗУ, А
    5
    Количество внешних АБ 12В, шт.
    6 (три группы, по 2 батареи в каждой)
    Емкость одной 12-вольтовой АБ, Ач
    9
    Суммарная емкость АБ в модуле, Ач
    27
    Ориентировочное время автономной работы (при 80% загрузке ИБП)
    45 мин
    Функционал управления АБ
    калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
    Холодный старт
    да
    Срок службы АБ, лет
    до 7 (в зависимости от условий эксплуатации)
    Защита
    Перегрузка по выходу
    электронная защита c автовосстановлением
    Короткое замыкание
    электронная защита c автовосстановлением
    Перегрев
    электронная защита c автовосстановлением
    Защита от импульсных перенапряжений
    варистор (2 кВ, 1/50 мкс)
    Защита от высокочастотных помех
    100 кГц - 30 МГц
    Защита от «глубокого» разряда батарей
    да
    Защита от аварии в ИБП
    электронная аварийная защита
    Электронный автоматический байпас
    да
    Панель управления и интерфейсы
    ЖК-дисплей
    отображение рабочего состояния системы и основных входных и выходных параметров
    Светодиодная индикация
    состояние, сеть, байпас, инвертор, батарея
    Функциональные клавиши
    управление отображаемым на ЖК-дисплее меню, настройка ИБП
    Звуковой сигнал
    автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
    RS-232
    опция (требуется установка карты мониторинга)
    mini-USB
    опция (требуется установка карты мониторинга)
    USB
    опция (требуется установка карты мониторинга)
    Ethernet
    опция (требуется установка карты мониторинга)
    «Сухие» контакты
    опция (требуется установка карты мониторинга)
    Подключение
    Входная сеть
    сетевой кабель с евровилкой
    Нагрузка (выходные разъёмы)
    EURO F-type с заземлением (1 шт.)
    Тип разъема для подключения к ИБП
    TD50A
    Надежность и эксплуатационные характеристики
    Установка
    в помещении
    Диапазон рабочей температуры, °С
    от +5 до +40
    Диапазон температуры хранения, °С
    от -40 до +40
    Тип охлаждения
    естественное (безвентиляторное)
    Относительная влажность, %
    от 0 до 80 (без конденсата)
    Рабочая высота, м
    до 3000 м над уровнем моря
    Степень защиты от пыли и влаги
    IP20
    Срок службы, лет
    не менее 10
    Наработка на отказ, ч
    не менее 70000
    Гарантийный срок, мес
    24
    Механические характеристики
    Габаритные размеры ВхШхГ (без упаковки), мм
    287х357х112 (без кронштейна для крепления)
    287х357х116 (с кронштейном для крепления)
    Габаритные размеры батарейного модуля ВхШхГ, мм
    297x357x116
    Масса, кг
    25
    Цвет корпуса
    серый
  • Уровень нагрузки, % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
    Время автономной работы (от АБ 27 Ач), мин 550 260 190 120 85 70 53 45 40 35
  • Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м
    1 шт.
    Батарейный кабель TD50А-T-2-2х6, длина 2 м
    1 шт.
    Комплект для настенного крепления
    1 шт.
    Руководство по эксплуатации
    1 шт.
    Упаковка
    1 шт.
    Гарантийный талон
    1 шт.
  • Листовки, брошюры, каталоги
    Однофазные ИБП переменного тока. Брошюра, 2021 год
    Стабилизаторы и ИБП для систем отопления. Брошюра, 2019 год
    Однофазные ИБП переменного тока. Брошюра, 2019 год
    Прайс-листы
    Аксессуары для однофазных ИБП. Прайс-лист, 2018 год
    Однофазные ИБП. Прайс-лист, 2019 год
    Руководства по эксплуатации
    Источники бесперебойного питания: SW500SL, SW1000SL, SW500L, SW1000L
    Программное обеспечение
    Shut Down Manager. ПО для мониторинга и управления ИБП
    Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль»
    Сертификаты
    Источники бесперебойного питания: SW250, SW250SL, SW250LD, ST250, SW500SL, SW1000SL, SW500L, SW1000L. Сертификат соответствия требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств»
  • Отзывы о комплекте ИБП SW500L (500 ВА) с АБ на 45 мин
    Написать отзыв
    Ваш отзыв о товаре
    Страница товара
    Комплект ИБП SW500L (500 ВА) с АБ на 45 мин
    Оцените покупку
    Цена/качество
    Надежность
    Компактность
    Опыт использования
    Товар куплен у нас
    Отзыв о товаре
    Добавьте фотографии
    Отправить
    Нажимая кнопку «Отправить», я принимаю условия «Соглашения на обработку персональных данных» и даю согласие на обработку моих персональных данных.

Статус заказа

Нажимая кнопку «Проверить», я принимаю условия «Соглашения на обработку персональных данных» и даю согласие на обработку моих персональных данных

Спасибо за отзыв
Закрыть окно
Товар добавлен в сравнение. Перейти
