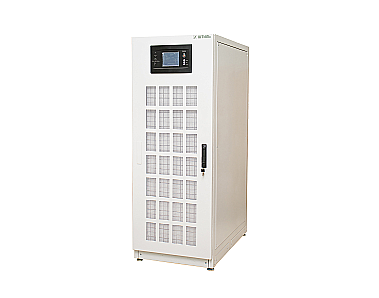

Модульный трехфазный онлайн ИБП SM180(6x30) 180 кВА

  • Активная мощность, кВт
    162
  • Число фаз
    3 в 3
  • Форм-фактор
    шкафной (модульный)
  • Топология
    on-line (с двойным преобразованием)
  • Предельный диапазон фазного/линейного входного напряжения, В
    130-275/228-478
  • Номинальное выходное напряжение, В
    380/400/415 (трехфазное с общей нейтралью)
  • Точность стабилизации выходного напряжения, %
    ±1,5 (0…100% несбалансированная нагрузка)
  • Форма выходного напряжения
    чистая синусоида
  • Наличие встроенных батарей
    нет
  • Степень защиты от пыли и влаги
    IP20
  • Масса, кг
    170
  • Гарантийный срок, мес
    24
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

ИБП SM180 (6x30) обеспечивает бесперебойным электропитанием и защищает от нестабильного напряжения в сети 380 В трехфазное электрооборудование, например:

  • телекоммуникационную и серверную технику;
  • IT и компьютерное оборудование;
  • аудио и видеотехнику Hi-Tech;
  • диагностическую медицинскую технику;
  • электротехнику для сферы торговли и развлечения;
  • мощную бытовую электротехнику.

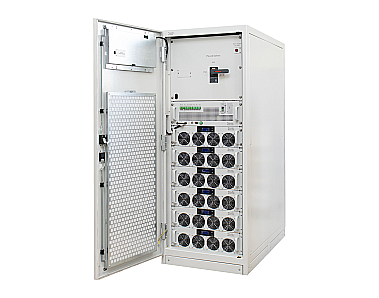

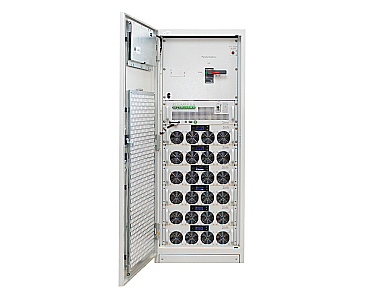

SM180 (6x30) представляет собой прочный металлический шкаф, в котором установлено шесть силовых модулей по 30 кВА /27 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.

Устройство поддерживает параллельную работу до 3-х блоков SM180, благодаря чему можно получить выходную мощность до 540 кВА / 486 кВт.

SM180 (6x30) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

SM180 (6x30) в своей работе использует технологию двойного преобразования электроэнергии, которая обеспечивает:

  • работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
  • мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
  • постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
  • максимальную защиту нагрузки от негативных воздействий электросети;
  • полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Подключение

Подключение входной сети и электроприборов выполняется через шины.

Автономная работа

Модель SM180 (6x30) не имеет встроенных батарей. ИБП обеспечивает долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП имеет встроенное зарядное устройство, ток которого устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

SM180 (6x30) имеет многоуровневую систему защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Централизованный электронный байпас служит для переключения питания нагрузки на входную сеть без прерывания её электроснабжения при перегрузке или выходе ИБП из строя.

Ручной технический байпас используется для сервисного обслуживания ИБП без прерывания питания подключенных электроприборов.

Средства мониторинга

SM180 (6x30) обладает функционалом для локального/удаленного мониторинга и управления.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

Контроль работы ИБП осуществляется с помощью ПО Shut Down Manager или Shtyl Device Manager.

Устройство оснащено портом EPO для дистанционного аварийного отключения.

Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±1,5%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
Функциональность
  • подключение дополнительных силовых модулей;
  • оптимальное резервное питание за счёт внешних АБ;
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • функция «горячей» замены силовых модулей;
  • встроенный технический и автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • создание резервируемых конфигураций по схеме N+X;
  • параллельное подключение блоков ИБП – до 3-х шт.
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля батарей;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 12 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Общие
Полная мощность, кВА 180
Активная мощность, кВт 162
Число фаз 3 в 3
Форм-фактор шкафной (модульный)
Топология on-line (с двойным преобразованием)
Входные характеристики
Тип входной сети трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 380/400/415
Рабочий диапазон входного напряжения, В 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Предельный диапазон фазного/линейного входного напряжения, В 130-275/228-478
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-10, -15, -20, -30, -40 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50/60
Допустимый диапазон входной частоты, Гц 40-70
Входной коэффициент мощности 0,99
Плавный пуск да
Выходные характеристики
Тип выходного напряжения трехфазное
Номинальное выходное напряжение, В 380/400/415 (трехфазное с общей нейтралью)
Точность стабилизации выходного напряжения, % ±1,5 (0…100% несбалансированная нагрузка)
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,1
Максимальный выходной ток одной фазы, А 273
Коэффициент нелинейных искажений выходного напряжения, % <1 при линейной нагрузке, <6 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
КПД в режиме работы от электросети, % 99
КПД в режиме on-line, % 95
КПД в автономном режиме, % 95
Переходная характеристика <5% для ступенчатой нагрузки (20%-80%-20%)
Время восстановления после переходного процесса <30 мс для ступенчатой нагрузки (0%-100%-0%)
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс переключение с синхронизацией: 0
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 480 (±240), диапазон одного плеча: 198~288
Напряжение буферного заряда АБ, В/эл 2,25 (диапазон выбора: 2,2-2,35)
Напряжение выравнивания заряда АБ, В/эл 2,4 (диапазон выбора: 2,3-2,45)
Конечное напряжение разряда АБ, В/эл 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С,
1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С
конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
Термокомпенсация заряда АБ настраивается в пределах от 0 до 5 мВ/0С/эл
Номинальная мощность заряда встроенного ЗУ 10% от мощности ИБП (диапазон выбора: 1-20%)
Номинальный ток по цепи АБ, А 408
Количество внешних АБ 12В, шт. 40
Емкость внешних АБ, Ач зависит от требуемого времени автономной работы
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Срок службы АБ, лет до 12 лет (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
ЖК-дисплей цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий
Светодиодный дисплей индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
RS-232 да
Ethernet опция
RS-485 да
«Сухие» контакты да
Параллельная работа до 3 шт. (опция)
Интерфейс работы с ДГУ да
Подключение
Входная сеть шины
Нагрузка (выходные разъёмы) шины
Завод кабелей снизу
Расстояние от задней стенки до стены или другого оборудования не менее, мм 300
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
Диапазон температуры хранения, °С от -40 до +70
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 95 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Импульсное перенапряжение по входу, кВ не более 2 длительностью не более 50 мс
Срок службы, лет не менее 12
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 1700х600х1115
Масса, кг 170
Цвет корпуса серый

Датчики
6 900 ₽
1 ИБП переменного тока SM180 (6x30) 1 шт.
2 Кабель последовательного интерфейса RS-232 1 м 1 шт.
3 Руководство по эксплуатации 1 шт.
