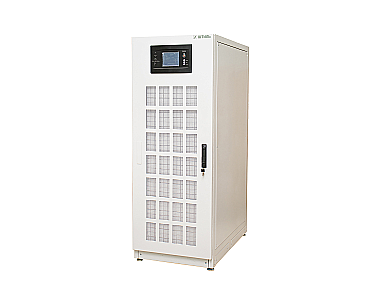

Модульный трехфазный ИБП Штиль SM180 (1x30)

Модульный онлайн ИБП SM180 (1x30) является оптимальным решением по обеспечению бесперебойной работы и надежной защиты от колебаний напряжения в сети 380 В ответственной трехфазной нагрузки, например:

ЦОДов, коммуникационных узлов и рабочих станций;
сетевого и серверного оборудования;
ИТ-инфраструктуры офисов и предприятий;
диагностической медицинской техники;
электрооборудования банков и торгово-развлекательных центров.

SM180 (1x30) представляет собой прочный металлический шкаф, в котором установлен силовой модуль на 30 кВА /27 кВт и другая компонентная база устройства. Дверца шкафа имеет противопылевой фильтр.

Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 180 ВА /162 кВт, а параллельное подключение до 3-х блоков ИБП SM180, полностью укомплектованных модулями, – до 540 кВА / 486 кВт.

SM180 (1x30) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

ИБП SM180 (1x30) построен на основе технологии двойного преобразования энергии, которая обеспечивает:

работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
максимальную защиту нагрузки от негативных воздействий электросети;
полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Электрооборудование и сеть подключаются к ИБП через шины.

ИБП SM180 (1x30) не содержит встроенных аккумуляторных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

В SM180 (1x30) обеспечен современной системой защиты от:

перегрузки и короткого замыкания;
внутреннего перегрева;
высокочастотных сетевых помех и импульсных перенапряжений;
переходных процессов при коммутации и нелинейных искажений;
«глубокого» разряда батарей.

Централизованный электронный байпас позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода устройства из строя.

За счет технического байпаса выполняется ручной перевод питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.

В SM180 (1x30) доступен функционал для локального/удаленного мониторинга работы устройства.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

Работа ИБП контролируется с помощью ПО Shut Down Manager или Shtyl Device Manager.

Также модель имеет порт EPO для дистанционного аварийного отключения.

Преимущества

Свернуть

Превосходные технические характеристики

безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±1,5%;
выходной коэффициент мощности – 0,9;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

подключение дополнительных силовых модулей;
оптимальное резервное питание за счёт внешних АБ;
совместимость в работе с генераторами;
функция «холодного» старта;
функция «горячей» замены силовых модулей;
встроенный технический и автоматический байпас;
широкие возможности локального/удаленного мониторинга;
создание резервируемых конфигураций по схеме N+X;
параллельное подключение блоков ИБП – до 3-х шт.

Высокая надежность

многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля батарей;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 12 лет.

Энергоэффективность

поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Описание

Характеристики

Свернуть

Общие
Входные характеристики
Выходные характеристики
Аккумуляторные батареи (АБ)
Панель управления и интерфейсы
Подключение
Надежность и эксплуатационные характеристики
Механические характеристики

Полная мощность, кВА

30

Активная мощность, кВт

27

Форм-фактор

шкафной (модульный)

Топология

on-line (с двойным преобразованием)

Страна производитель

Россия

Тип входной сети

трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Совместимость с генератором

да

Номинальное входное напряжение, В

380/400/415

Рабочий диапазон входного напряжения, В

304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности

Предельный диапазон входного напряжения, В

228-478

Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %

+10, +15, +20, +25 (значение по умолчанию: +15)

Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %

-10, -15, -20, -30, -40 (значение по умолчанию: -20)

Номинальная входная частота, Гц

50/60

Допустимый диапазон входной частоты, Гц

40-70

Входной коэффициент мощности

0,99

Плавный пуск

да

Тип выходного напряжения

трехфазное

Номинальное выходное напряжение, В

380/400/415 (трехфазное с общей нейтралью)

Точность стабилизации выходного напряжения, %

±1,5 (0…100% несбалансированная нагрузка)

Форма выходного напряжения

чистая синусоида

Выходной коэффициент мощности

0,9

Номинальная выходная частота, Гц

50/60

Точность стабилизации выходной частоты, %

±0,1

Коэффициент нелинейных искажений выходного напряжения, %

<1 при линейной нагрузке, <6 при нелинейной нагрузке

Крест-фактор

3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)

110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс

КПД в режиме работы от электросети, %

99

КПД в режиме on-line, %

95

КПД в автономном режиме, %

95

Переходная характеристика

<5% для ступенчатой нагрузки (20%-80%-20%)

Время восстановления после переходного процесса

<30 мс для ступенчатой нагрузки (0%-100%-0%)

Время переключения в автономный режим из режима on-line, мс

0

Время переключения в автономный режим из режима ECO, мс

переключение с синхронизацией: 0

Наличие встроенных батарей

нет

Поддержка подключения внешних АБ

да

Тип АБ

герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В

480 (±240), диапазон одного плеча: 198~288

Напряжение буферного заряда АБ, В/эл

2,25 (диапазон выбора: 2,2-2,35)

Напряжение выравнивания заряда АБ, В/эл

2,4 (диапазон выбора: 2,3-2,45)

Конечное напряжение разряда АБ, В/эл

1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С,
1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С
конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы

Термокомпенсация заряда АБ

настраивается в пределах от 0 до 5 мВ/0С/эл

Номинальная мощность заряда встроенного ЗУ

10% от мощности ИБП (диапазон выбора: 1-20%)

Количество внешних АБ 12В, шт.

40

Емкость внешних АБ, Ач

зависит от требуемого времени автономной работы

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт

да

Срок службы АБ, лет

до 12 лет (в зависимости от условий эксплуатации)

ЖК-дисплей

цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий

Светодиодный дисплей

индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)

RS-232

да

Ethernet

опция

RS-485

да

«Сухие» контакты

да

Параллельная работа

до 3 шт. (опция)

Интерфейс работы с ДГУ

да

Входная сеть

шины

Нагрузка (выходные разъёмы)

шины

Завод кабелей

снизу

Расстояние от задней стенки до стены или другого оборудования не менее, мм

300

Установка

в помещении

Диапазон рабочей температуры, °С

от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)

Диапазон температуры хранения, °С

от -40 до +70

Тип охлаждения

принудительное (встроенный вентилятор с регулировкой скорости вращения)

Относительная влажность, %

от 0 до 95 (без конденсата)

Рабочая высота, м

до 3000 м над уровнем моря

Степень защиты от пыли и влаги

IP20

Импульсное перенапряжение по входу, кВ

не более 2 длительностью не более 50 мс

Срок службы, лет

не менее 12

Наработка на отказ, ч

не менее 100000

Гарантийный срок, мес

24

Габаритные размеры ВхШхГ (без упаковки), мм

1700х600х1115

Цвет корпуса

серый
