Модульный трехфазный ИБП SM300(9x30) 270 кВА

Написать отзыв

В сравнение

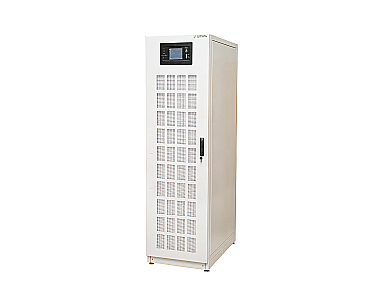

Модульный трехфазный ИБП «Штиль» SM300 (9x30) картинка

Форм-фактор

шкафной (модульный)

Топология

on-line (с двойным преобразованием)

Предельный диапазон входного напряжения, В

228-478

Номинальное выходное напряжение, В

380/400/415 (трехфазное с общей нейтралью)

Точность стабилизации выходного напряжения, %

±1,5 (0…100% несбалансированная нагрузка)

Форма выходного напряжения

чистая синусоида

Наличие встроенных батарей

нет

Гарантийный срок, мес

Все характеристики

Описание
Преимущества
Характеристики
Аксессуары
Комплектация
Скачать
Отзывы
Модульный онлайн ИБП SM300 (9x30) предназначен для обеспечения бесперебойной работы и надежной защиты от перепадов сетевого напряжения трехфазной критической нагрузки. Модель идеально подходит для электрооборудования:
- дата-центров, рабочих станций и коммуникационных узлов;
- систем связи и безопасности;
- медучреждений (диагностическая техника);
- финансовых и торговых компаний.
SM300 (9x30) представляет собой прочный металлический шкаф, в котором установлено девять силовых модулей по 30 кВА /27 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.
Дополнительное подключение силового модуля позволяет увеличить выходную мощность системы питания до 300 ВА /270 кВт, а параллельное подключение до 3-х блоков ИБП SM300, полностью укомплектованных модулями, – до 900 кВА / 810 кВт.
SM300 (9x30) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.
SM300 (9x30) работает на основе двойного преобразования электричества, которое обеспечивает:
работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±2%);
максимальную защиту нагрузки от негативных воздействий электросети;
полную независимость выходных характеристик напряжения от состояния сети.
Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.
Подключение
Входная сеть и электрооборудование подключается к ИБП через шины.
Автономная работа
ИБП SM300 (9x30) не имеет встроенных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».
Модель также оснащена встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.
Панель управления
На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.
На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.
Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.
Защита
В SM300 (9x30) используется многоуровневая система защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Модель ИБП оснащена централизованным электронным байпасом, который позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода из строя устройства.
Встроенный ручной технический байпас служит для проведения ремонта и сервисного обслуживания ИБП без прерывания питания нагрузки.
Средства мониторинга
SM300 (9x30) имеет возможность организации локального/удаленного мониторинга его функционирования.
Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.
Работа устройства удобно контролируется с помощью ПО Shut Down Manager или Shtyl Device Manager.
Кроме того, ИБП оснащен портом EPO для дистанционного аварийного отключения.
Преимущества
Свернуть
Превосходные технические характеристики
безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±1,5%;
выходной коэффициент мощности – 0,9;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
Функциональность
подключение дополнительных силовых модулей;
оптимальное резервное питание за счёт внешних АБ;
совместимость в работе с генераторами;
функция «холодного» старта;
функция «горячей» замены силовых модулей;
встроенный технический и автоматический байпас;
широкие возможности локального/удаленного мониторинга;
создание резервируемых конфигураций по схеме N+X;
параллельное подключение блоков ИБП – до 3-х шт.
Высокая надежность
многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля батарей;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 12 лет.
Энергоэффективность
поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Характеристики
Свернуть
Общие
Полная мощность, кВА
270
Активная мощность, кВт
243
Форм-фактор
шкафной (модульный)
Топология
on-line (с двойным преобразованием)
Страна производитель
Россия
Входные характеристики
Тип входной сети
трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором
да
Номинальное входное напряжение, В
380/400/415
Рабочий диапазон входного напряжения, В
304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Предельный диапазон входного напряжения, В
228-478
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-10, -15, -20, -30, -40 (значение по умолчанию: -20)
Номинальная входная частота, Гц
50/60
Допустимый диапазон входной частоты, Гц
40-70
Входной коэффициент мощности
0,99
Плавный пуск
да
Выходные характеристики
Тип выходного напряжения
трехфазное
Номинальное выходное напряжение, В
380/400/415 (трехфазное с общей нейтралью)
Точность стабилизации выходного напряжения, %
±1,5 (0…100% несбалансированная нагрузка)
Форма выходного напряжения
чистая синусоида
Выходной коэффициент мощности
0,9
Номинальная выходная частота, Гц
50/60
Точность стабилизации выходной частоты, %
±0,1
Коэффициент нелинейных искажений выходного напряжения, %
<1 при линейной нагрузке, <6 при нелинейной нагрузке
Крест-фактор
3:1
Перегрузочная способность (при работе в режиме on-line или от батарей)
110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
КПД в режиме работы от электросети, %
99
КПД в режиме on-line, %
95
КПД в автономном режиме, %
95
Переходная характеристика
<5% для ступенчатой нагрузки (20%-80%-20%)
Время восстановления после переходного процесса
<30 мс для ступенчатой нагрузки (0%-100%-0%)
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
переключение с синхронизацией: 0
Аккумуляторные батареи (АБ)
Наличие встроенных батарей
нет
Поддержка подключения внешних АБ
да
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В
480 (±240), диапазон одного плеча: 198~288
Напряжение буферного заряда АБ, В/эл
2,25 (диапазон выбора: 2,2-2,35)
Напряжение выравнивания заряда АБ, В/эл
2,4 (диапазон выбора: 2,3-2,45)
Конечное напряжение разряда АБ, В/эл
1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С,
1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С
конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
Термокомпенсация заряда АБ
настраивается в пределах от 0 до 5 мВ/0С/эл
Номинальная мощность заряда встроенного ЗУ
10% от мощности ИБП (диапазон выбора: 1-20%)
Количество внешних АБ 12В, шт.
40
Емкость внешних АБ, Ач
зависит от требуемого времени автономной работы
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт
да
Срок службы АБ, лет
до 12 лет (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
ЖК-дисплей
цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий
Светодиодный дисплей
индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
RS-232
да
Ethernet
опция
RS-485
да
«Сухие» контакты
да
Параллельная работа
до 3 шт. (опция)
Интерфейс работы с ДГУ
да
Подключение
Входная сеть
шины
Нагрузка (выходные разъёмы)
шины
Завод кабелей
снизу
Расстояние от задней стенки до стены или другого оборудования не менее, мм
300
Надежность и эксплуатационные характеристики
Установка
в помещении
Диапазон рабочей температуры, °С
от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
Диапазон температуры хранения, °С
от -40 до +70
Тип охлаждения
принудительное (встроенный вентилятор с регулировкой скорости вращения)
Относительная влажность, %
от 0 до 95 (без конденсата)
Рабочая высота, м
до 3000 м над уровнем моря
Степень защиты от пыли и влаги
IP20
Импульсное перенапряжение по входу, кВ
не более 2 длительностью не более 50 мс
Срок службы, лет
не менее 12
Наработка на отказ, ч
не менее 100000
Гарантийный срок, мес
24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм
2100х600х1115
Цвет корпуса
серый
