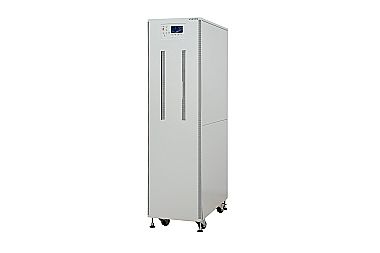

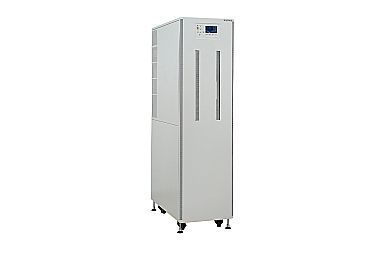

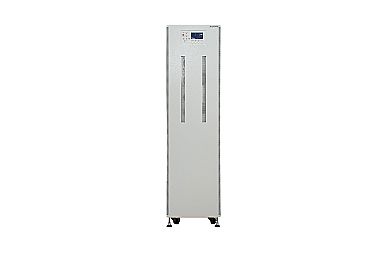

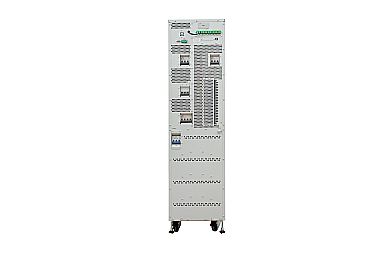

Трехфазный ИБП ST33030S (30 кВА)

Форм-фактор
напольный
Топология
on-line (с двойным преобразованием)
Предельный диапазон входного напряжения, В
228-478
Номинальное выходное напряжение, В
380/400/415 (трехфазное с общей нейтралью)
Точность стабилизации выходного напряжения, %
±1,5 (0…100% несбалансированная нагрузка)
Форма выходного напряжения
чистая синусоида
Наличие встроенных батарей
да
Гарантийный срок, мес
24
  • Описание

  • Преимущества

  • Характеристики

  • Аксессуары

  • Комплектация

  • Скачать

  • ИБП ST33030S предназначен для обеспечения бесперебойной работы и надежной защиты от нестабильного напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 30 кВА /27 кВт, например:

    • телекоммуникационного оборудования и систем связи;
    • IT-оборудования;
    • звукового оборудования Hi-Tech;
    • телевизионной техники;
    • оборудования торговли и сферы развлечений.

    Возможность параллельного подключения до 6-ти блоков ИБП ST33030S позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 180 кВА и более бережно относиться к бюджету на этапе первой закупки.

    ST33030S является ИБП онлайн топологии. За счет технологии двойного преобразования энергии устройство обеспечивает:

    • работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
    • мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения;
    • постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
    • максимальную защиту нагрузки от негативных воздействий электросети;
    • полную независимость выходных характеристик напряжения от состояния сети.

    Установка и подключение

    ST33030S имеет напольное исполнение и предназначен для установки на любой ровной горизонтальной поверхности на поворотные колесики. Входная сеть и нагрузка подключается через клеммные колодки, расположенные на тыльной стороне корпуса ИБП.

    Автономная работа

    Для автономного питания ИБП имеет встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство. Они позволяют устройству проработать в автономном режиме до 6 мин.

    Панель управления

    Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.

    На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.

    Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.


    Защита

    ST33030S имеет многоуровневую систему защиты от:

    • перегрузки и короткого замыкания;
    • внутреннего перегрева;
    • высокочастотных сетевых помех и импульсных перенапряжений;
    • переходных процессов при коммутации и нелинейных искажений;
    • «глубокого» разряда батарей.

    Электронный байпас обеспечивает автоматический и бесперебойный перевод электропитания нагрузки на сеть при выходе ИБП из строя или его перегрузке. Кроме того, устройство оснащено техническим байпасом для выполнения сервисного обслуживания ИБП без прерывания питания нагрузки.

    Средства мониторинга

    ST33030S оснащен коммуникационными интерфейсами для дистанционного контроля и управления. Для этого имеются порты USB, RS-232, RS-485 (протоколы Modbus RTU и Modbus ASCII) и «сухие» контакты.

    Дополнительно к ИБП можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS /SSH / Megatec). Обращаем ваше внимание на то, что данная плата расширения не входит в стандартную комплектацию и приобретается отдельно.

    После установки платы работа ИБП легко контролируется в веб-браузере или с помощью специального ПО: Shut Down Manager или Shtyl Device Manager (SDM).

  • Превосходные технические характеристики
    • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
    • идеальное синусоидальное выходное напряжение;
    • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
    • высокая точность стабилизации напряжения – ±1,5%;
    • выходной коэффициент мощности – 0,9;
    • входной коэффициент мощности – 0,99;
    • малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
    Функциональность
    • плавный пуск;
    • резервное питание до 6 мин за счёт встроенных АБ (при 100% нагрузке);
    • совместимость в работе с генераторами;
    • функция «холодного» старта;
    • встроенный технический и автоматический байпас;
    • широкие возможности локального/удаленного мониторинга;
    • параллельное подключение до 6-ти блоков ИБП
    • большой выбор дополнительных аксессуаров.
    Высокая надежность
    • многоуровневая электронная система защиты;
    • автоматический перезапуск при восстановлении после аварий;
    • полный набор функций контроля батарей;
    • самодиагностика при запуске и во время работы;
    • высокая перегрузочная способность (особенно важно при работе с двигателями);
    • срок службы – не менее 12 лет.
    Энергоэффективность
    • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
    • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
    • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
  • Общие
    Полная мощность, кВА
    30
    Активная мощность, кВт
    27
    Форм-фактор
    напольный
    Топология
    on-line (с двойным преобразованием)
    Страна производитель
    Россия
    Входные характеристики
    Тип входной сети
    трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
    Совместимость с генератором
    да
    Номинальное входное напряжение, В
    380/400/415
    Рабочий диапазон входного напряжения, В
    304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
    Предельный диапазон входного напряжения, В
    228-478
    Допустимое отклонение верхней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    +10, +15, +20, +25 (значение по умолчанию: +15)
    Допустимое отклонение нижней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    -10, -15, -20, -30, -40 (значение по умолчанию: -20)
    Номинальная входная частота, Гц
    50/60
    Допустимый диапазон входной частоты, Гц
    40-70
    Входной коэффициент мощности
    0,99
    Максимальный входной ток одной фазы, А
    55
    Плавный пуск
    да
    Выходные характеристики
    Тип выходного напряжения
    трехфазное
    Номинальное выходное напряжение, В
    380/400/415 (трехфазное с общей нейтралью)
    Точность стабилизации выходного напряжения, %
    ±1,5 (0…100% несбалансированная нагрузка)
    Форма выходного напряжения
    чистая синусоида
    Выходной коэффициент мощности
    0,9
    Номинальная выходная частота, Гц
    50/60
    Точность стабилизации выходной частоты, %
    ±0,1
    Максимальный выходной ток одной фазы, А
    45
    Коэффициент нелинейных искажений выходного напряжения, %
    <1 при линейной нагрузке, <6 при нелинейной нагрузке
    Крест-фактор
    3:1
    Перегрузочная способность (при работе в режиме on-line или от батарей)
    110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
    КПД в режиме работы от электросети, %
    99
    КПД в режиме on-line, %
    95
    КПД в автономном режиме, %
    95
    Переходная характеристика
    <5% для ступенчатой нагрузки (20%-80%-20%)
    Время восстановления после переходного процесса
    <30 мс для ступенчатой нагрузки (0%-100%-0%)
    Время переключения в автономный режим из режима on-line, мс
    0
    Время переключения в автономный режим из режима ECO, мс
    переключение с синхронизацией: 0
    Аккумуляторные батареи (АБ)
    Наличие встроенных батарей
    да
    Тип АБ
    герметичные, необслуживаемые, свинцово-кислотные
    Номинальное напряжение АБ, В
    480 (±240), диапазон одного плеча: 198~288
    Напряжение буферного заряда АБ, В/эл
    2,25 (диапазон выбора: 2,2-2,35)
    Напряжение выравнивания заряда АБ, В/эл
    2,4 (диапазон выбора: 2,3-2,45)
    Конечное напряжение разряда АБ, В/эл
    1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С,
    1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С
    конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
    Термокомпенсация заряда АБ
    настраивается в пределах от 0 до 5 мВ/0С/эл
    Номинальная мощность заряда встроенного ЗУ
    10% от мощности ИБП (диапазон выбора: 1-20%)
    Номинальный ток по цепи АБ, А
    60
    Количество встроенных АБ 12В, шт.
    40
    Емкость встроенных АБ, Ач
    9
    Емкость внешних АБ, Ач
    зависит от требуемого времени автономной работы
    Время заряда встроенных АБ, ч
    не более 8 (до 90% емкости)
    Функционал управления АБ
    калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
    Холодный старт
    опция
    Срок службы АБ, лет
    до 7 (в зависимости от условий эксплуатации)
    Панель управления и интерфейсы
    ЖК-дисплей
    окно информации о системе, окно меню и текущей команды, окно событий
    Светодиодный дисплей
    индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
    Функциональные клавиши
    возврат, влево, вправо, ввод, EPO
    RS-232
    да
    Ethernet
    опция
    RS-485
    да
    «Сухие» контакты
    да
    Параллельная работа
    до 6 шт. (опция)
    Интерфейс работы с ДГУ
    да
    Подключение
    Входная сеть
    болты M6
    Нагрузка (выходные разъёмы)
    болты M6
    Завод кабелей
    снизу
    Расстояние от задней стенки до стены или другого оборудования не менее, мм
    300
    Надежность и эксплуатационные характеристики
    Установка
    в помещении
    Диапазон рабочей температуры, °С
    от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
    Диапазон температуры хранения, °С
    от -40 до +70
    Тип охлаждения
    принудительное (встроенный вентилятор с регулировкой скорости вращения)
    Уровень шума (на расстоянии 1 м), дБ
    58 - при нагрузке 100%, 55 - при нагрузке 45%
    Относительная влажность, %
    от 0 до 95 (без конденсата)
    Рабочая высота, м
    до 3000 м над уровнем моря
    Степень защиты от пыли и влаги
    IP20
    Импульсное перенапряжение по входу, кВ
    не более 2 длительностью не более 50 мс
    Срок службы, лет
    не менее 12
    Наработка на отказ, ч
    не менее 100000
    Гарантийный срок, мес
    24
    Механические характеристики
    Габаритные размеры ВхШхГ (без упаковки), мм
    1326х350х758
    Масса, кг
    169
    Цвет корпуса
    серый
  • Средства мониторингаПоказать все
    Платы параллельной работыПоказать все
    Комплекты холодного стартаПоказать все
  • ИБП переменного тока ST33030S
    1 шт.
    Встроенные аккумуляторные батареи (12 В, 9 Ач)
    40 шт.
    Кабель последовательного интерфейса RS-232 1 м
    1 шт.
    Руководство по эксплуатации
    1 шт.
  • Листовки, брошюры, каталоги
    ИБП переменного тока. Брошюра, 2018 год
    ИБП переменного тока. Каталог, 2017 год
    Программное обеспечение
    Shut Down Manager. ПО для мониторинга и управления ИБП
    Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль»
    Сертификаты
    Источники бесперебойного питания серий: ST, SR, SM. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств»
