Электронный байпас STS10000 (I)
-
Совместимостьинверторы PS48-60/500 (I), PS48-60/500, PS48-60/500K (I), PS48-60/500K, PS48-60/1000 (I), PS48-60/1000, PS48-60/1000K (I), PS48-60/1000K, PS48-60/2000K (I), PS48-60/2000K, PS48/1500, PS48/1500 (HS), PS60/1500, PS60/1500 (HS)
-
Коммутируемая мощность, ВА/Вт10000/7500
-
Форм-факторв стойку
-
Номинальное входное переменное напряжение, В220
-
Гарантийный срок, мес24
Электронный байпас STS10000 (I) предназначен для совместной работы с:
- 19-дюймовыми инверторами «Штиль» с входным напряжением 48-60 В: PS48-60/500 (I), PS48-60/500, PS48-60/1000 (I), PS48-60/1000;
- модульными инверторами «Штиль» с входным напряжением 48-60 В: PS48-60/500K (I), PS48-60/500K, PS48-60/1000K (I), PS48-60/1000K, PS48-60/2000K (I), PS48-60/2000;
- 19-дюймовыми инверторами «Штиль» с входным напряжением 48 В и 60 В: PS48/1500, PS48/1500 (HS), PS60/1500, PS60/1500 (HS).
Устройство предназначено для автоматического синхронного и синфазного переключения нагрузки с выхода инвертора на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим. Время переключения – менее 10 мс.

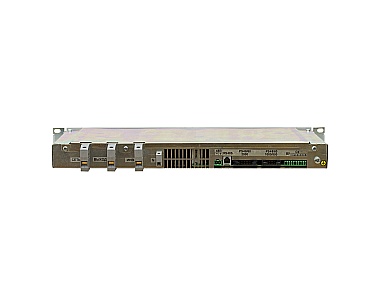

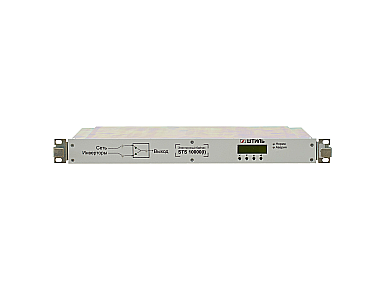

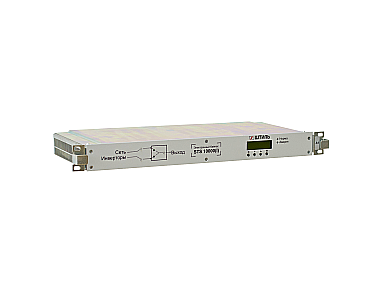

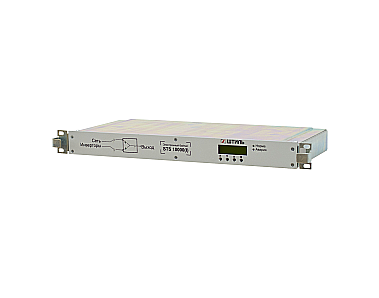

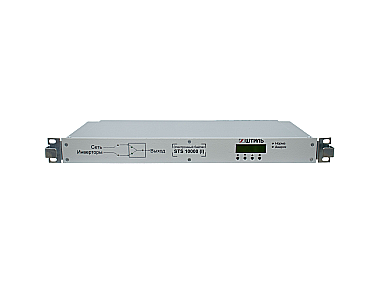

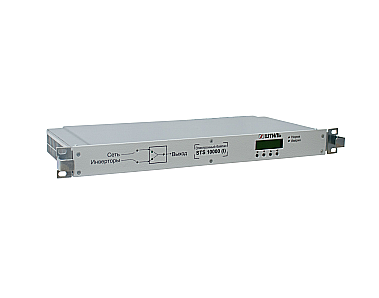

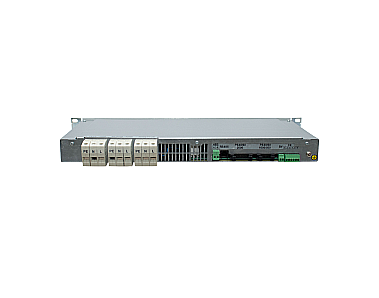

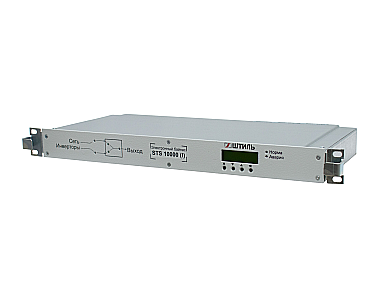

STS10000 (I) выполнен в виде 19" модуля высотой 1U для установки в 19” шкаф или стойку.
Общие
| Совместимость | инверторы PS48-60/500 (I), PS48-60/500, PS48-60/500K (I), PS48-60/500K, PS48-60/1000 (I), PS48-60/1000, PS48-60/1000K (I), PS48-60/1000K, PS48-60/2000K (I), PS48-60/2000K, PS48/1500, PS48/1500 (HS), PS60/1500, PS60/1500 (HS) |
| Тип аксессуара | электронные байпасы |
| Коммутируемая мощность, ВА/Вт | 10000/7500 |
| Форм-фактор | в стойку |
| Страна производитель | Россия |
Входные характеристики
| Номинальное входное переменное напряжение, В | 220 |
| Рабочий диапазон входного переменного напряжения, В | 130-320 |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 48,5-52,5 |
Панель управления и интерфейсы
| RS-485 | да |
| «Сухие» контакты | да |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -50 до +50 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 45х484х250 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 3 |
| Цвет корпуса | серый |
| 1 | Электронный байпас STS10000 (I) | 1 шт. |
|---|---|---|
| 2 | Руководство по эксплуатации | 1 шт. |
Листовки, брошюры, каталоги
| Инверторы напряжения. Каталог, 2019 год | Скачать |
Руководства по эксплуатации
| Электронный байпас STS10000(I) | Скачать |
Сертификаты
| Электронные байпасы серии STS. Декларация о соответствии требованиям: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» | Скачать |
