  • Совместимость
    инверторы PS48-60/500К и PS48-60/500К (I)
  • Максимальное количество инверторов в каркасе, шт.
    4
  • Форм-фактор
    в стойку
  • Номинальное входное постоянное напряжение, В
    48-60
  • Номинальное входное переменное напряжение, В
    220
  • Гарантийный срок, мес
    24
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

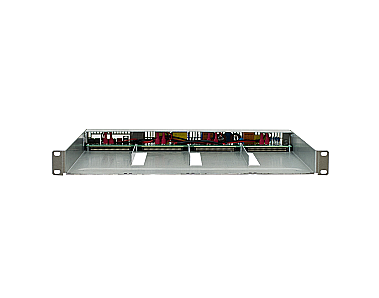

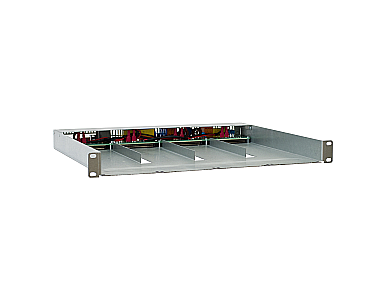

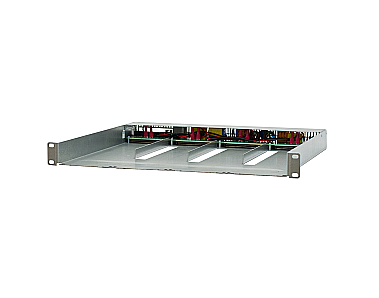

Модульный каркас PS500K предназначен для установки в него до 4-х инверторов «Штиль» PS48-60/500К или PS48-60/500К (I) и их подключения к постоянному напряжению 48 В или 60 В, переменному напряжению 220 В 50 Гц и нагрузке. Каркас выполнен в виде законченного модуля в металлическом корпусе высотой 1U и шириной 19’’ и предназначен для установки в 19-дюймовые шкафы и стойки.

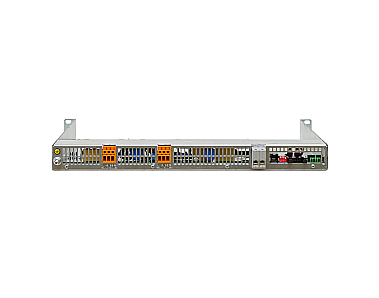

Входная сеть постоянного тока подключается через шину. Входная сеть переменного тока 220 В и нагрузка (выходные разъёмы) – через клеммы. Предусмотрена защита от импульсных помех по входу.

Максимально возможное количество параллельно работающих модульных каркасов PS500K с инверторами – 8 шт.

Изделие поддерживает мониторинг устанавливаемых инверторов с помощью «сухих» контактов.



Общие
Совместимость инверторы PS48-60/500К и PS48-60/500К (I)
Тип аксессуара модульные каркасы
Максимальное количество инверторов в каркасе, шт. 4
Форм-фактор в стойку
Страна производитель Россия
Входные характеристики
Номинальное входное постоянное напряжение, В 48-60
Рабочий диапазон входного постоянного напряжения, В 40,5-72
Номинальное входное переменное напряжение, В 220
Рабочий диапазон входного переменного напряжения, В 175-265
Номинальная входная частота, Гц 50
Выходные характеристики
Номинальный выходной ток, А 8
Защита
Защита от импульсных перенапряжений да
Панель управления и интерфейсы
RS-485 да
«Сухие» контакты да
Параллельная работа до 8 шт.
Подключение
Входная сеть постоянного тока шины
Входная сеть переменного тока ~ 220 В 50 Гц клеммы (L, N, PE)
Нагрузка (выходные разъёмы) клеммы (L, N, PE)
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +85
Относительная влажность, % от 0 до 90 (без конденсата)
Наработка на отказ, ч не менее 200000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 45х483х405
Высота установки в стойку, U 1
Масса, кг 5

48-60 В / 220 В (модульные)
1 Модульный каркас PS500К 1 шт.
2 Комплект дополнительных аксессуаров (поставляется, если изделие не входит в состав шкафов или стоек) в составе: 1 шт.
2.1 Кабель плоский RC-10, длиной 1 м 1 шт.
2.2 Вилка ТP-6P6C 1 шт.
2.3 Розетка для разъема дистанционной сигнализации («сухие» контакты) 1 шт.
2.4 Розетка IDC-10F (для разъема синхронизации) 2 шт.
3 Руководство по эксплуатации 1 шт.
4 Упаковка (поставляется с упаковкой, если не входит в состав шкафов или стоек) 1 шт.
