Модульный инвертор напряжения Штиль PS 48-60/500K

Модульный инвертор напряжения PS 48-60/500K с выходной мощностью 500 ВА/375 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Он отлично подойдёт для обеспечения качественной электроэнергией бытовых и промышленных приборов.

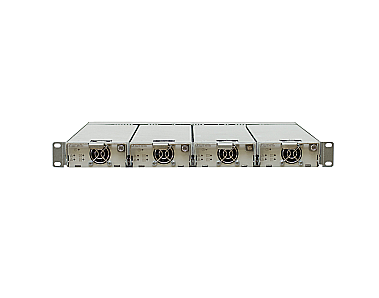

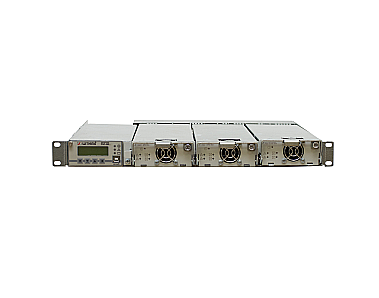

PS 48-60/500K поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 32 шт. Инверторы могут быть установлены в стандартные модульные каркасы Штиль: PS500К (установка до 4-х инверторов) или PS500КM (установка до 3-х инверторов и контроллера Штиль PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 1U и поставляются отдельно по дополнительному заказу.

Отличительной особенностью PS 48-60/500K является поддержка двух режимов работы:

от источника постоянного напряжения;
от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

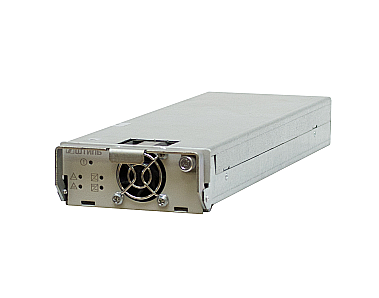

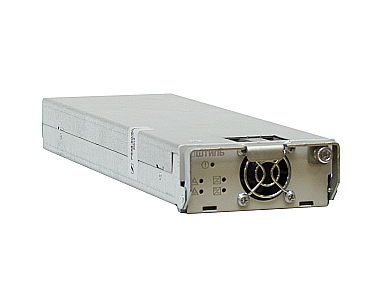

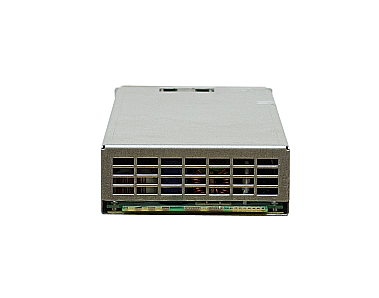

Инвертор PS 48-60/500K выполнен в виде функционально законченного модуля в металлическом корпусе высотой 1U шириной ¼ от 19”, с принудительным охлаждением.

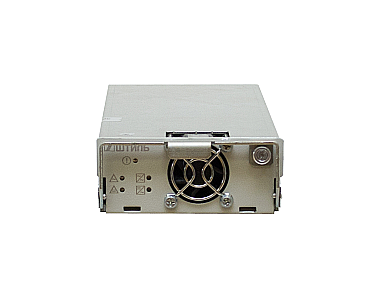

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

PS 48-60/500K поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера Штиль PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах Штиль PS500КM или PS500К.

Преимущества

Свернуть

Отличные технические характеристики

стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
точность поддержания выходного напряжения – ±1,5%;
точность поддержания выходной частоты – ±0,1%;
рабочий диапазон входного напряжения – 40,5-72 В;
КПД – ≥90%.

Функциональность и надёжность

создание резервируемых конфигураций по схеме N+1;
наращивание выходной мощности с помощью подключения дополнительных модулей инверторов (до 32 шт.);
многоуровневая электронная система защиты с автовосстановлением;
удаленный мониторинг.

Описание

Характеристики

Свернуть

Общие
Входные характеристики
Входные характеристики (в режиме байпас)
Выходные характеристики
Защита
Панель управления и интерфейсы
Подключение
Надежность и эксплуатационные характеристики
Механические характеристики

Полная мощность, кВА

0,5

Активная мощность, кВт

0,375

Форм-фактор

в стойку (модульный)

Встроенный электронный байпас

есть (с функцией стабилизатора напряжения)

Страна производитель

Россия

Номинальное входное постоянное напряжение, В

48-60

Рабочий диапазон входного постоянного напряжения, В

40,5-72

Нижний порог отключения нагрузки, В

40,5

Нижний порог подключения нагрузки, В

42,5

Верхний порог отключения нагрузки, В

72

Верхний порог подключения нагрузки, В

69

Максимальный входной ток, А

10,5

Плавный пуск

да

Номинальное входное переменное напряжение (режим байпас), В

220

Рабочий диапазон входного переменного напряжения (режим байпас), В

175-265

Нижний порог отключения байпаса, В

160

Нижний порог включения байпаса, В

167

Верхний порог отключения байпаса, В

270

Верхний порог включения байпаса, В

263

Номинальная входная частота (режим байпас), Гц

50 ±2,5

Входной коэффициет мощности

0,99

Время переключения с инвертора на байпас/с байпаса на инвертор, мс

0

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

до 230 В, шаг 1 В

Точность стабилизации выходного напряжения, %

±1,5

Форма выходного напряжения

синусоида

Номинальная выходная частота, Гц

50

Точность стабилизации выходной частоты, %

±0,1

Максимальный выходной ток, А

2,27

Коэффициент нелинейных искажений выходного напряжения, %

≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке

Крест-фактор

3:1

Перегрузочная способность

до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)

КПД (при работе от источника питания постоянного тока 48 В), %

≥87

КПД (при работе от источника питания постоянного тока 60 В), %

≥90

КПД в режиме байпас, %

≥95

Перегрузка по выходу

электронная защита с автоматическим восстановлением

Короткое замыкание

электронная защита с автоматическим восстановлением

Перегрев

электронная защита с автоматическим восстановлением

Неправильная полярность

электронная защита с автоматическим восстановлением

Защита от пониженного входного напряжения

электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В)

Защита от повышенного входного напряжения

электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В)

Светодиодная индикация

«общая авария», режим «DC/DC», режим «АС/АС» «Вход DC не в норме», «Вход АC не в норме»

USB

опция (производится с помощью контроллера Штиль серии PSC)

Ethernet

опция (производится с помощью контроллера Штиль серии PSC)

RS-485

расположен на модульном каркасе

Сухие контакты

расположены на модульном каркасе

Параллельная работа

до 32 шт.

Входная сеть постоянного тока

через модульный каркас

Входная сеть переменного тока ~ 220 В 50 Гц

через модульный каркас

Нагрузка (выходные разъёмы)

через модульный каркас

Доступ к интерфейсам и подключениям

тыльный

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -40 до +85

Тип охлаждения

принудительное

Относительная влажность, %

от 0 до 90 (без конденсата)

Эквивалентный уровень акустических шумов, дБ

≤60

Степень защиты от пыли и влаги

IP20

Срок службы, лет

не менее 20

Наработка на отказ, ч

не менее 200000

Гарантийный срок, мес

24

Габаритные размеры ВхШхГ (без упаковки), мм

44х110х345

Высота установки в стойку, U

1

Масса, кг

2

Цвет корпуса

серый
