Модульный инвертор напряжения Штиль PS 48-60/1000K

Описание
Преимущества
Характеристики
Аксессуары
Комплектация
Скачать
Модульный инвертор напряжения PS 48-60/1000K с выходной мощностью 1000 ВА/750 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Он отлично подойдёт для обеспечения качественной электроэнергией бытовых и промышленных приборов.

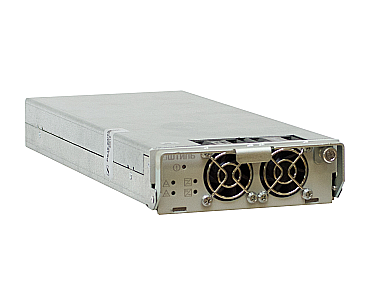

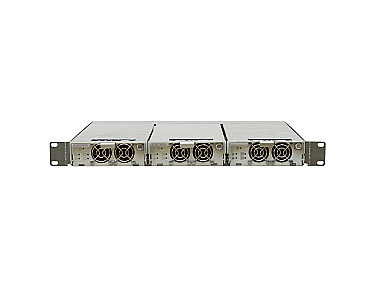

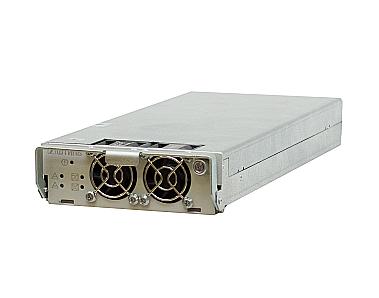

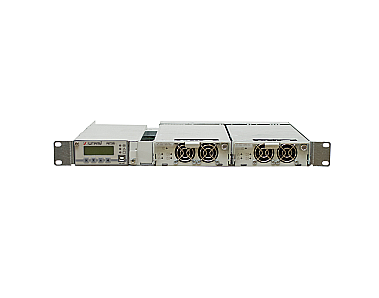

PS 48-60/1000K поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 24 шт. Инверторы могут быть установлены в стандартные модульные каркасы Штиль: PS1000К (установка до 3-х инверторов) или PS1000КM (установка до 2-х инверторов и контроллера Штиль PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 1U и поставляются отдельно по дополнительному заказу.
Отличительной особенностью PS 48-60/1000K является поддержка двух режимов работы:

от источника постоянного напряжения;

от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.
Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.
Конструктивное исполнение

Инвертор PS 48-60/1000K выполнен в виде функционально законченного модуля в металлическом корпусе высотой 1U шириной 1/3 от 19”, с принудительным охлаждением.

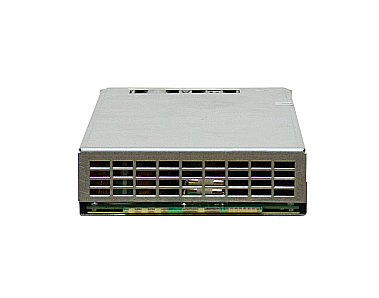

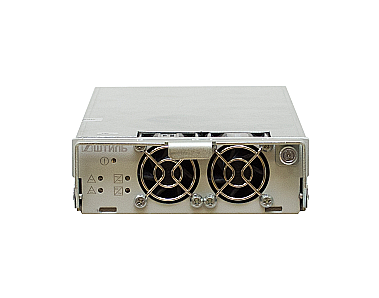

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

Мониторинг

PS 48-60/1000K поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера Штиль PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах Штиль PS1000КM или PS1000К.
