Модульный инвертор PS48-60/1000К(I) (1000 ВА/750 Вт)
-
Активная мощность, кВт0,75
-
Встроенный электронный байпаснет
-
Номинальное входное постоянное напряжение, В48-60
-
Номинальное выходное напряжение, В220
-
Диапазон настройки выходного напряжения, Вдо 230 В, шаг 1 В
-
Точность стабилизации выходного напряжения, %±1,5
-
Форма выходного напряжениясинусоида
-
Максимальный выходной ток, А4,54
-
Доступ к интерфейсам и подключениямтыльный
-
Степень защиты от пыли и влагиIP20
-
Гарантийный срок, мес24
Модульный инвертор напряжения PS48-60/1000K(I) с выходной мощностью 1000 ВА/750 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Он отлично подойдёт для обеспечения качественной электроэнергией бытовых и промышленных приборов.

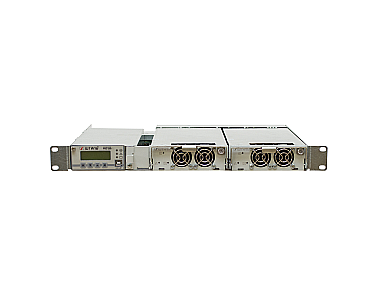

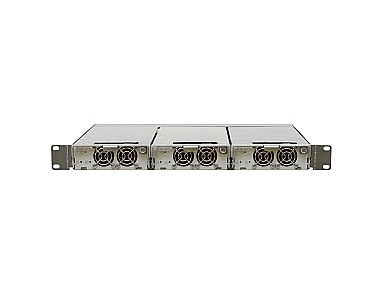

PS48-60/1000K(I) может быть установлен в стандартные модульные каркасы «Штиль»: PS1000К (установка до 3-х инверторов) или PS1000КM (установка до 2-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 1U и поставляются отдельно по дополнительному заказу.
PS48-60/1000K(I) поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера «Штиль» PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485.
Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS1000КM или PS1000К.
Конструктивное исполнение

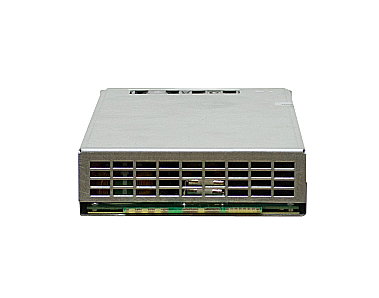

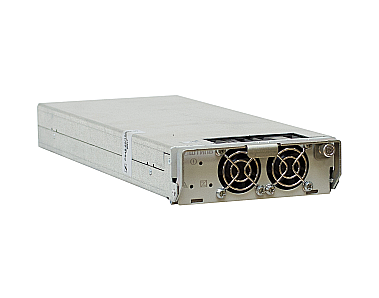

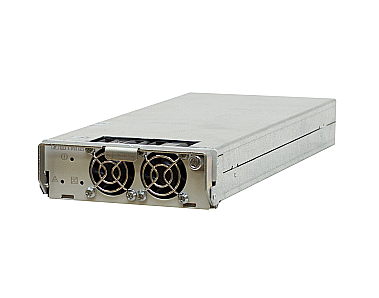

Инвертор PS48-60/1000K(I) выполнен в виде функционально законченного модуля в металлическом корпусе высотой 1U шириной 1/3 от 19”, с принудительным охлаждением.

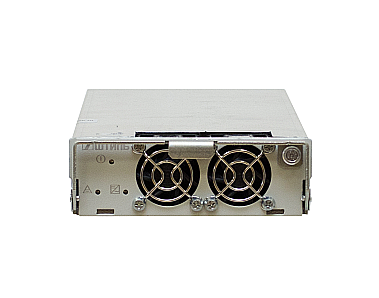

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.
Параллельная работа
PS48-60/1000K(I) поддерживает параллельную работу в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1. Максимальное количество подключаемых инверторов при параллельной работе – 24 шт.
Схема работы
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
- точность поддержания выходного напряжения – ±1,5%;
- точность поддержания выходной частоты – ±0,1%;
- рабочий диапазон входного постоянного напряжения – 40,5-72 В;
- КПД – ≥90.
- создание резервируемых конфигураций по схеме N+1;
- наращивание выходной мощности с помощью подключения дополнительных инверторов (до 24 шт.);
- многоуровневая электронная система защиты с автовосстановлением;
- удаленный мониторинг.
| Полная мощность, кВА | 1 |
| Активная мощность, кВт | 0,75 |
| Встроенный электронный байпас | нет |
| Страна производитель | Россия |
| Номинальное входное постоянное напряжение, В | 48-60 |
| Рабочий диапазон входного постоянного напряжения, В | 40,5-72 |
| Нижний порог отключения нагрузки, В | 40,5 |
| Нижний порог подключения нагрузки, В | 42,5 |
| Верхний порог отключения нагрузки, В | 72 |
| Верхний порог подключения нагрузки, В | 69 |
| Максимальный входной ток, А | 21 |
| Плавный пуск | да |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | до 230 В, шаг 1 В |
| Точность стабилизации выходного напряжения, % | ±1,5 |
| Форма выходного напряжения | синусоида |
| Номинальная выходная частота, Гц | 50 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Максимальный выходной ток, А | 4,54 |
| Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением) |
| КПД (при работе от источника питания постоянного тока 48 В), % | ≥87 |
| КПД (при работе от источника питания постоянного тока 60 В), % | ≥90 |
| Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Короткое замыкание | электронная защита с автоматическим восстановлением |
| Перегрев | электронная защита с автоматическим восстановлением |
| Неправильная полярность | электронная защита с автоматическим восстановлением |
| Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В) |
| Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В) |
| Светодиодная индикация | «общая авария», режим «DC/DC», «Вход DC не в норме» |
| USB | опция (производится с помощью контроллера Штиль серии PSC) |
| Ethernet | опция (производится с помощью контроллера Штиль серии PSC) |
| RS-485 | расположен на модульном каркасе |
| «Сухие» контакты | расположены на модульном каркасе |
| Параллельная работа | до 24 шт. |
| Входная сеть постоянного тока | через модульный каркас |
| Входная сеть переменного тока ~ 220 В 50 Гц | через модульный каркас |
| Нагрузка (выходные разъёмы) | через модульный каркас |
| Доступ к интерфейсам и подключениям | тыльный |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Эквивалентный уровень акустических шумов, дБ | ≤60 |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 200000 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х140х345 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 2,5 |
| Цвет корпуса | серый |
| 1 | Инвертор напряжения PS48-60/1000К(I) | 1 шт. |
|---|---|---|
| 2 | Руководство по эксплуатации | 1 шт. |
