Инвертор PS 48-60/500 (500 ВА/375 Вт)

Форм-фактор
в стойку
Встроенный электронный байпас
есть (с функцией стабилизатора напряжения)
Номинальное входное постоянное напряжение, В
48-60
Номинальное выходное напряжение, В
220
Диапазон настройки выходного напряжения, В
до 230 В, шаг 1 В
Точность стабилизации выходного напряжения, %
±1,5
Форма выходного напряжения
синусоида
Максимальный выходной ток, А
2,27
Доступ к интерфейсам и подключениям
фронтальный
Гарантийный срок, мес
24
  • Описание

  • Преимущества

  • Характеристики

  • Аксессуары

  • Комплектация

  • Скачать

  • Инвертор напряжения PS 48-60/500 с выходной мощностью 500 ВА/375 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:

    • оборудования связи и телекоммуникаций;
    • электронной и электротехнической аппаратуры;
    • производственного оборудования;

    PS 48-60/500 имеет расширенный диапазон входного напряжения постоянного тока 40,5 В-72 В и поддерживает параллельную работу: максимальное количество подключаемых инверторов при параллельной работе – 10 шт.

    Отличительной особенностью PS 48-60/500 является поддержка двух режимов работы:

    • от источника постоянного напряжения;
    • от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

    Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

    Конструктивное исполнение

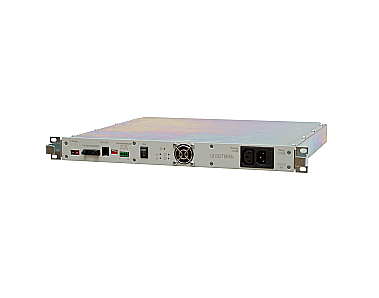

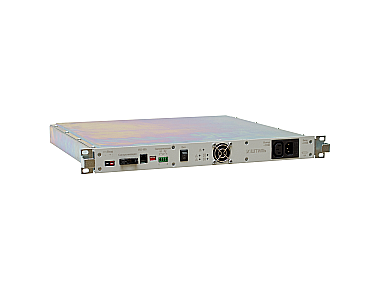

    Инвертор PS 48-60/500 представляет собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям.

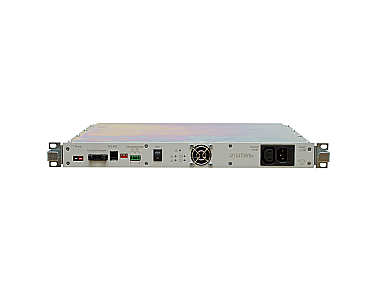

    Передняя панель прибора оснащена выключателем, светодиодными индикаторами рабочих состояний, соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе и дистанционной сигнализации («сухие контакты»), а также вилкой для подключения входного переменного напряжения 220 В.

    Мониторинг

    PS 48-60/500 поддерживает дистанционную сигнализацию за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

  • Отличные технические характеристики
    • стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
    • точность поддержания выходного напряжения – ±1,5%;
    • точность поддержания выходной частоты – ±1%;
    • рабочий диапазон входного постоянного напряжения – 40,5-72 В;
    • низкий уровень шума;
    • КПД – ≥90.
    Функциональность и надёжность
    • плавный пуск;
    • фронтальный доступ к интерфейсам и подключениям;
    • многоуровневая электронная система защиты с автовосстановлением;
    • параллельная работа (до 10 приборов);
    • дистанционная сигнализация за счёт «сухих» контактов и удаленный мониторинг.
  • Общие
    Полная мощность, кВА
    0,5
    Активная мощность, кВт
    0,375
    Форм-фактор
    в стойку
    Встроенный электронный байпас
    есть (с функцией стабилизатора напряжения)
    Страна производитель
    Россия
    Входные характеристики
    Номинальное входное постоянное напряжение, В
    48-60
    Рабочий диапазон входного постоянного напряжения, В
    40,5-72
    Нижний порог отключения нагрузки, В
    40,5
    Нижний порог подключения нагрузки, В
    42,5
    Верхний порог отключения нагрузки, В
    72
    Верхний порог подключения нагрузки, В
    69
    Максимальный входной ток, А
    10,5
    Плавный пуск
    да
    Входные характеристики (в режиме байпас)
    Номинальное входное переменное напряжение (режим байпас), В
    220
    Рабочий диапазон входного переменного напряжения (режим байпас), В
    175-265
    Нижний порог отключения байпаса, В
    160
    Нижний порог включения байпаса, В
    167
    Верхний порог отключения байпаса, В
    270
    Верхний порог включения байпаса, В
    263
    Номинальная входная частота (режим байпас), Гц
    50 ± 2,5
    Входной коэффициет мощности
    0,99
    Время переключения с инвертора на байпас/с байпаса на инвертор, мс
    0
    Выходные характеристики
    Номинальное выходное напряжение, В
    220
    Диапазон настройки выходного напряжения, В
    до 230 В, шаг 1 В
    Точность стабилизации выходного напряжения, %
    ±1,5
    Форма выходного напряжения
    синусоида
    Номинальная выходная частота, Гц
    50
    Точность стабилизации выходной частоты, %
    ±1
    Максимальный выходной ток, А
    2,27
    Коэффициент нелинейных искажений выходного напряжения, %
    ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке
    Крест-фактор
    3:1
    Перегрузочная способность
    до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)
    КПД (при работе от источника питания постоянного тока 48 В), %
    ≥87
    КПД (при работе от источника питания постоянного тока 60 В), %
    ≥90
    КПД в режиме байпас, %
    ≥95
    Защита
    Перегрузка по выходу
    электронная защита с автоматическим восстановлением
    Короткое замыкание
    электронная защита с автоматическим восстановлением
    Перегрев
    электронная защита с автоматическим восстановлением
    Неправильная полярность
    электронная защита с автоматическим восстановлением
    Защита от пониженного входного напряжения
    электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В)
    Защита от повышенного входного напряжения
    электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В)
    Панель управления и интерфейсы
    Светодиодная индикация
    «общая авария», «режим DC/DC», режим «АС/АС», «Вход DC не в норме», «Вход АC не в норме»
    USB
    опция (производится с помощью контроллера Штиль PSC-200.04.02)
    Ethernet
    опция (производится с помощью контроллера Штиль PSC-200.04.02)
    RS-485
    да
    Сухие контакты
    «Авария», «Состояние сети»
    Параллельная работа
    до 10 шт.
    Подключение
    Входная сеть постоянного тока
    клеммы
    Входная сеть переменного тока ~ 220 В 50 Гц
    с помощью вилки для подключения входного напряжения ~ 220 В (входит в комплект поставки)
    Нагрузка (выходные разъёмы)
    кабель с разъёмом АС-101
    Доступ к интерфейсам и подключениям
    фронтальный
    Надежность и эксплуатационные характеристики
    Диапазон рабочей температуры, °С
    от +5 до +40
    Диапазон температуры хранения, °С
    от -40 до +85
    Тип охлаждения
    принудительное
    Относительная влажность, %
    от 0 до 90 (без конденсата)
    Эквивалентный уровень акустических шумов, дБ
    ≤60
    Степень защиты от пыли и влаги
    IP20
    Срок службы, лет
    20
    Наработка на отказ, ч
    200000
    Гарантийный срок, мес
    24
    Механические характеристики
    Габаритные размеры ВхШхГ (без упаковки), мм
    44х483х380
    Высота установки в стойку, U
    1
    Масса, кг
    5
    Цвет корпуса
    серый
  • Инвертор напряжения PS 48-60/500
    1 шт.
    Кабель для подключения входного постоянного напряжения (длина 1 м)
    1 шт.
    Кабель плоский RC-10 (длина 1 м)
    1 шт.
    Розетка IDC-10F
    1 шт.
    Вилка TP-6P6C
    1 шт.
    Розетка сетевая кабельная
    1 шт.
    Вилка сетевая кабельная
    1 шт.
    Розетка подключения к разъёму аварийной сигнализации «сухие» контакты
    1 шт.
    Руководство по эксплуатации
    1 шт.
