Инвертор PS60/1500(HS) (2000 ВА/1500 Вт)
-
Активная мощность, кВт1,5
-
Встроенный электронный байпаснет
-
Номинальное входное постоянное напряжение, В60
-
Номинальное выходное напряжение, В220
-
Диапазон настройки выходного напряжения, Вдо 230 В, шаг 1 В
-
Точность стабилизации выходного напряжения, %±1,5
-
Форма выходного напряжениясинусоида
-
Доступ к интерфейсам и подключениямтыльный
-
Гарантийный срок, мес24
Инвертор напряжения PS60/1500(HS) с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:
- оборудования связи и телекоммуникаций;
- промышленных приборов;
- электронной и электротехнической аппаратуры.
Опционально в комплекте с инвертором можно заказать отдельный модуль электронного байпаса «Штиль» STS10000(I).
Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Конструктивное исполнение

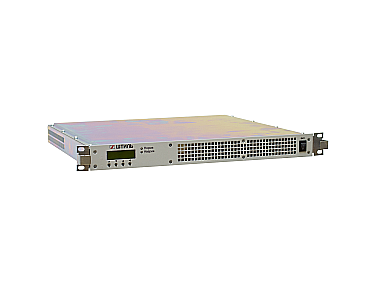

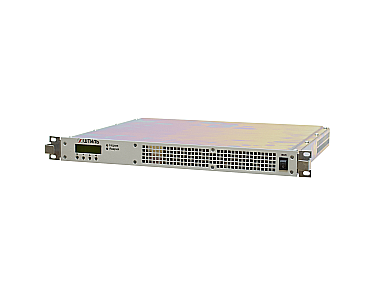

Инвертор PS60/1500(HS) предназначен для установки в 19'' модульные каркасы «Штиль» PSInn/1500. Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с тыльным доступом к интерфейсам и подключениям.

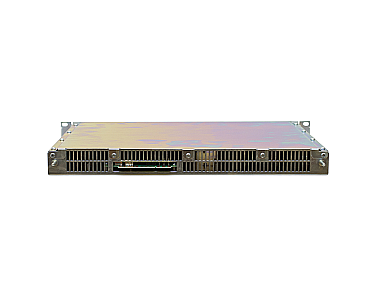

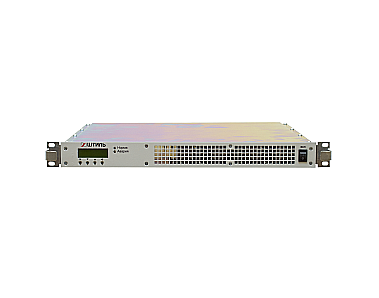

Задняя панель оснащена соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе, систем локального и дистанционного мониторинга. На передней панели расположены выключатель, ЖК-дисплей, клавиатура и светодиодные индикаторы рабочих состояний.
Параллельная работа
PS60/1500(HS) может использоваться как для автономной работы, так и для параллельной работы (до 10 приборов) в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.
Отличительной особенностью этой модели является «врубная» конструкция, благодаря чему процесс установки и извлечения инверторов облегчен и не сопряжен с коммутацией (перекоммутацией) проводов всей группы инверторов.
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
- точность поддержания выходного напряжения – ±1,5%;
- точность поддержания выходной частоты – ±0,5%;
- рабочий диапазон входного постоянного напряжения – 49-72 В;
- КПД – >=88%.
- плавный пуск;
- низкий уровень шума;
- многоуровневая электронная система защиты;
- параллельная работа до 10 шт.;
- возможность удаленного мониторинга.
| Полная мощность, кВА | 2 |
| Активная мощность, кВт | 1,5 |
| Встроенный электронный байпас | нет |
| Страна производитель | Россия |
| Номинальное входное постоянное напряжение, В | 60 |
| Рабочий диапазон входного постоянного напряжения, В | 49-72 |
| Нижний порог отключения нагрузки, В | 49 ±0,5 |
| Нижний порог подключения нагрузки, В | 52 ±0,5 |
| Верхний порог отключения нагрузки, В | 72 ±0,5 |
| Верхний порог подключения нагрузки, В | 69 ±0,5 |
| Максимальный входной ток, А | 29 |
| Плавный пуск | да |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | до 230 В, шаг 1 В |
| Точность стабилизации выходного напряжения, % | ±1,5 |
| Форма выходного напряжения | синусоида |
| Номинальная выходная частота, Гц | 50 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,5 |
| Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
| Крест-фактор | 3,5:1 |
| Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением) |
| КПД (при работе от источника питания постоянного тока), % | ≥88 |
| Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Короткое замыкание | электронная защита с автоматическим восстановлением |
| Перегрев | электронная защита с автоматическим восстановлением |
| Неправильная полярность | плавкая вставка |
| Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥52 В ±0,5 В) |
| Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В ± 0,5 В) |
| ЖК-дисплей | да, двухстрочный |
| Светодиодная индикация | «Норма» - зеленый, «Авария» - красный |
| USB | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
| Ethernet | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
| RS-485 | да |
| «Сухие» контакты | да |
| Параллельная работа | до 10 шт., селективное отключение неисправного |
| «Горячая» замена силовых модулей | да |
| Входная сеть | c помощью модульного каркаса (корзины для «горячего» включения) |
| Нагрузка (выходные разъёмы) | c помощью модульного каркаса (корзины для «горячего» включения) |
| Доступ к интерфейсам и подключениям | тыльный |
| Диапазон рабочей температуры, °С | от +0 до +50 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Эквивалентный уровень акустических шумов, дБ | ≤60 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 150000 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х483х397 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 7 |
| Цвет корпуса | серый |
| 1 | Инвертор напряжения PS60/1500(HS) | 1 шт. |
|---|---|---|
| 2 | Руководство по эксплуатации | 1 шт. |
