Инвертор напряжения Штиль PS 60/1500 с установкой в стойку

Описание
Преимущества
Характеристики
Аксессуары
Комплектация
Скачать
Инвертор напряжения PS 60/1500 с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:
- оборудования связи и телекоммуникаций;
- промышленных приборов;
- электронной и электротехнической аппаратуры.
Опционально в комплекте с инвертором можно заказать отдельный модуль электронного байпаса Штиль STS10000(I).

Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Конструктивное исполнение

Инвертор PS 60/1500 предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.

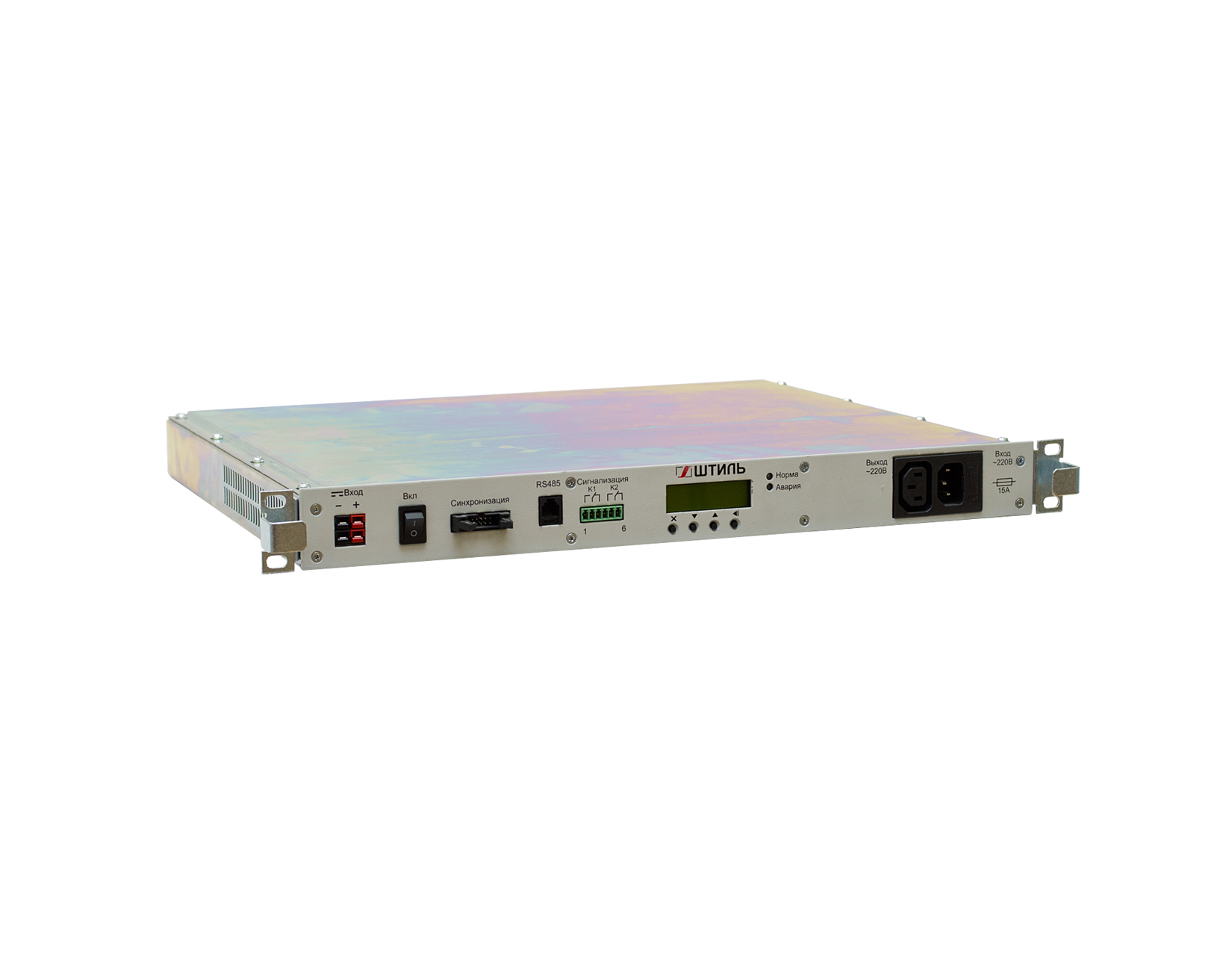

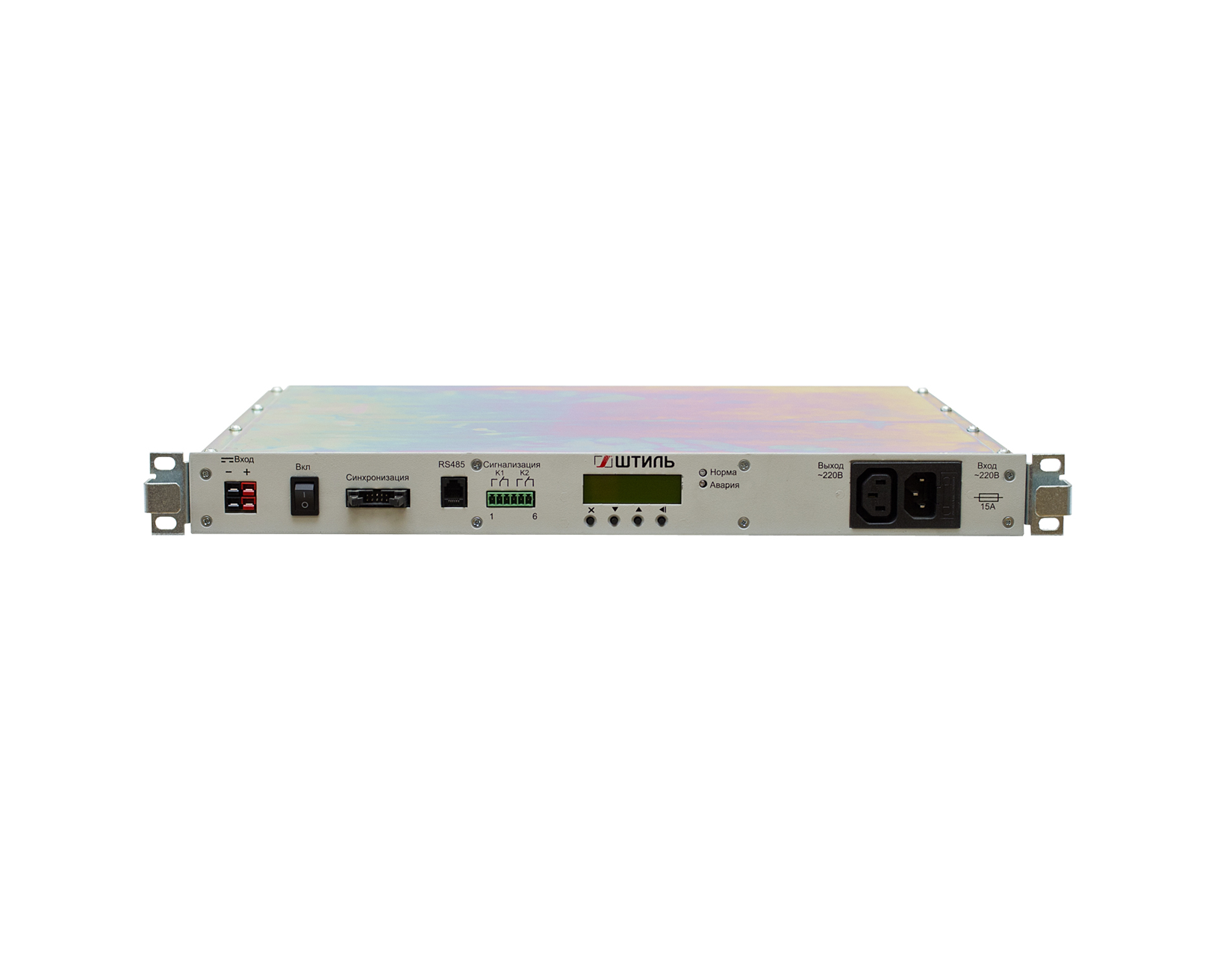

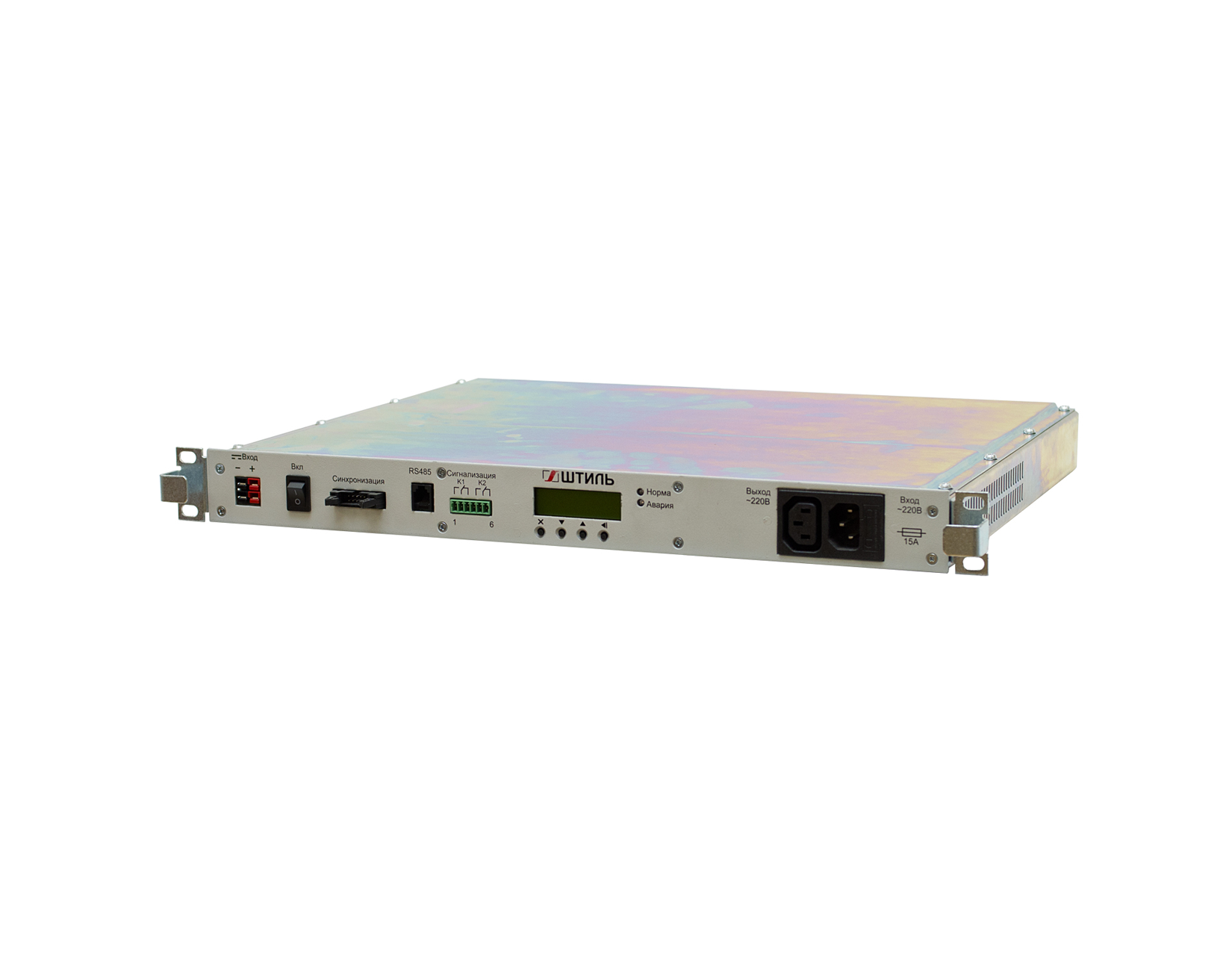

На передней панели прибора расположены: выключатель, ЖК-дисплей, клавиатура и светодиодные индикаторы рабочих состояний инвертора, разъемы для подключения источника постоянного тока (например, АКБ) и кабелей синхронизации при параллельной работе, розетка для подключения нагрузки, клеммная колодка сигнализации, разъём RG-45 для связи с контроллером.

Параллельная работа

PS 60/1500 может использоваться как для автономной работы, так и для параллельной работы (до 10 приборов) в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.

Преимущества

Свернуть
Отличные технические характеристики

стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;

точность поддержания выходного напряжения – ±1,5%;

точность поддержания выходной частоты – ±0,5%;

рабочий диапазон входного постоянного напряжения – 49-72 В;

КПД – >=88%.
Функциональность и надёжность

плавный пуск;

низкий уровень шума;

многоуровневая электронная система защиты;

параллельная работа до 10 устройств;
возможность удаленного мониторинга.
Описание

Характеристики

Свернуть
Общие

Полная мощность, кВА

2

Активная мощность, кВт

1,5

Форм-фактор

в стойку

Встроенный электронный байпас

нет

Страна производитель

Россия

Входные характеристики

Номинальное входное постоянное напряжение, В

60

Рабочий диапазон входного постоянного напряжения, В

49-72

Нижний порог отключения нагрузки, В

49 ±0,5

Нижний порог подключения нагрузки, В

52 ±0,5

Верхний порог отключения нагрузки, В

72 ±0,5

Верхний порог подключения нагрузки, В

69 ±0,5

Максимальный входной ток, А

29

Плавный пуск

да

Выходные характеристики

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

до 230 В, шаг 1 В

Точность стабилизации выходного напряжения, %

±1,5

Форма выходного напряжения

синусоида

Номинальная выходная частота, Гц

50

Точность стабилизации выходной частоты, %

±0,5

Коэффициент нелинейных искажений выходного напряжения, %

≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке

Крест-фактор

3,5:1

Перегрузочная способность

до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)

КПД (при работе от источника питания постоянного тока), %

≥88

Защита

Перегрузка по выходу

электронная защита с автоматическим восстановлением

Короткое замыкание

электронная защита с автоматическим восстановлением

Перегрев

электронная защита с автоматическим восстановлением

Неправильная полярность

плавкая вставка

Защита от пониженного входного напряжения

электронная защита c автоматическим восстановлением (включение при напряжении ≥52 В ±0,5 В)

Защита от повышенного входного напряжения

электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В ± 0,5 В)

Панель управления и интерфейсы

ЖК-дисплей

да, двухстрочный

Светодиодная индикация

«Норма» - зеленый, «Авария» - красный

USB

опция (производится с помощью контроллера Штиль PSC-200.04.02)

Ethernet

опция (производится с помощью контроллера Штиль PSC-200.04.02)

RS-485

да

Сухие контакты

да

Параллельная работа

до 10 шт., селективное отключение неисправного

Подключение

Входная сеть

клеммы

Нагрузка (выходные разъёмы)

кабель с разъёмом АС-101

Доступ к интерфейсам и подключениям

фронтальный

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С

от +0 до +50

Диапазон температуры хранения, °С

от -40 до +85

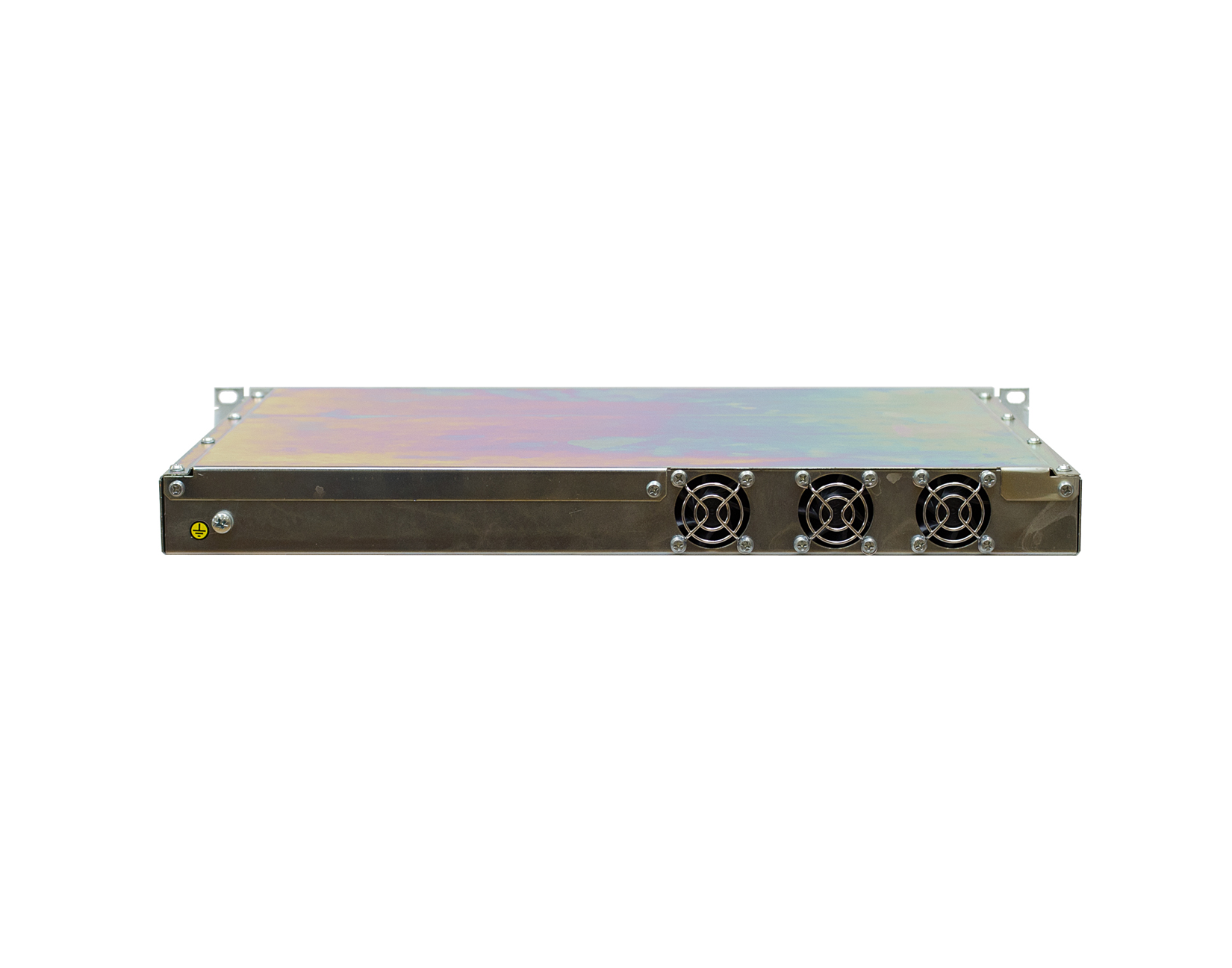

Тип охлаждения

принудительное

Относительная влажность, %

от 0 до 90 (без конденсата)

Эквивалентный уровень акустических шумов, дБ

≤60

Срок службы, лет

не менее 20

Наработка на отказ, ч

не менее 150000

Гарантийный срок, мес

24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм

44х483х397

Высота установки в стойку, U

1

Масса, кг

7

Цвет корпуса

серый

Преимущества

Аксессуары

Свернуть
- Электронные байпасы
- Контроллеры
Электронные байпасы Показать все

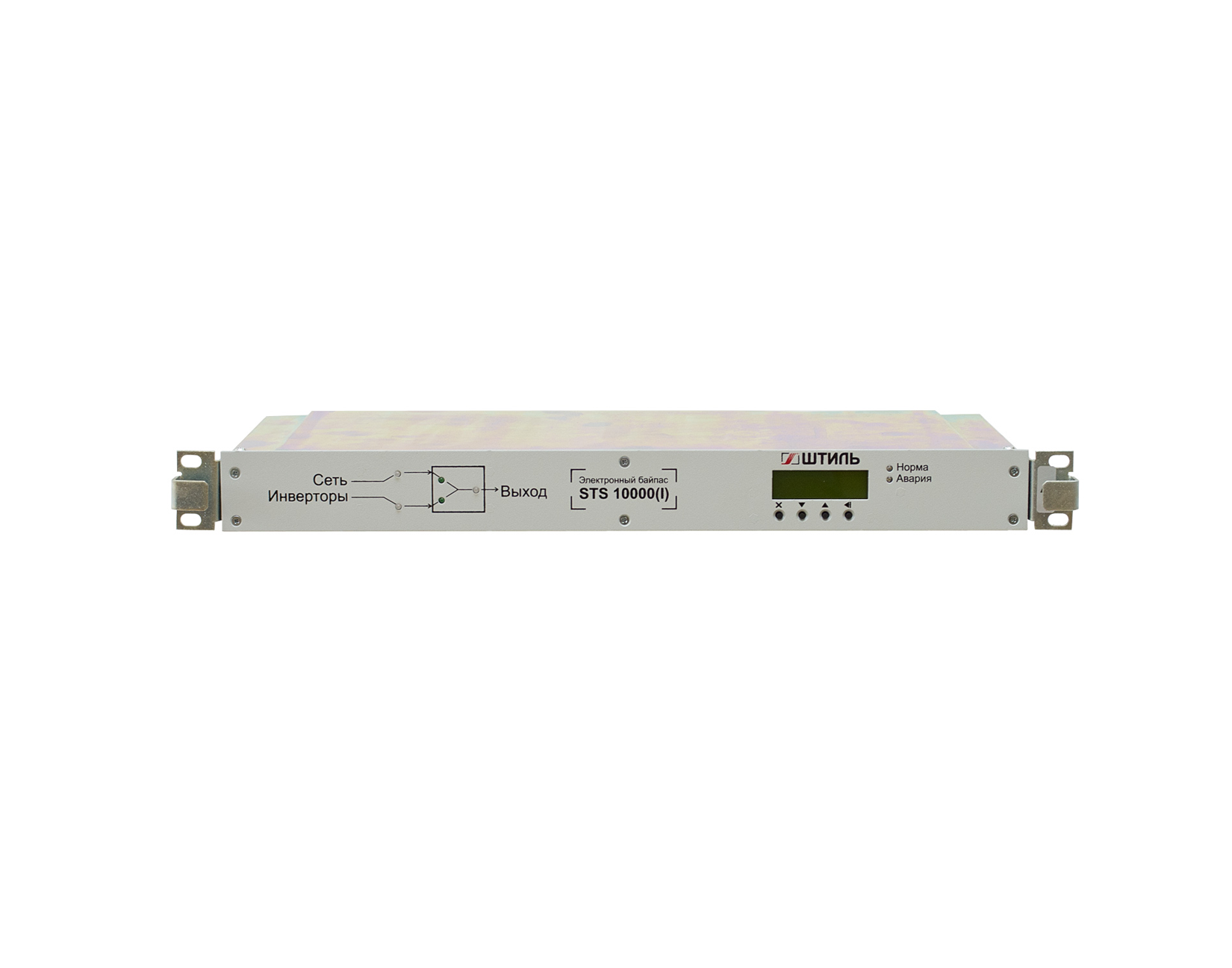

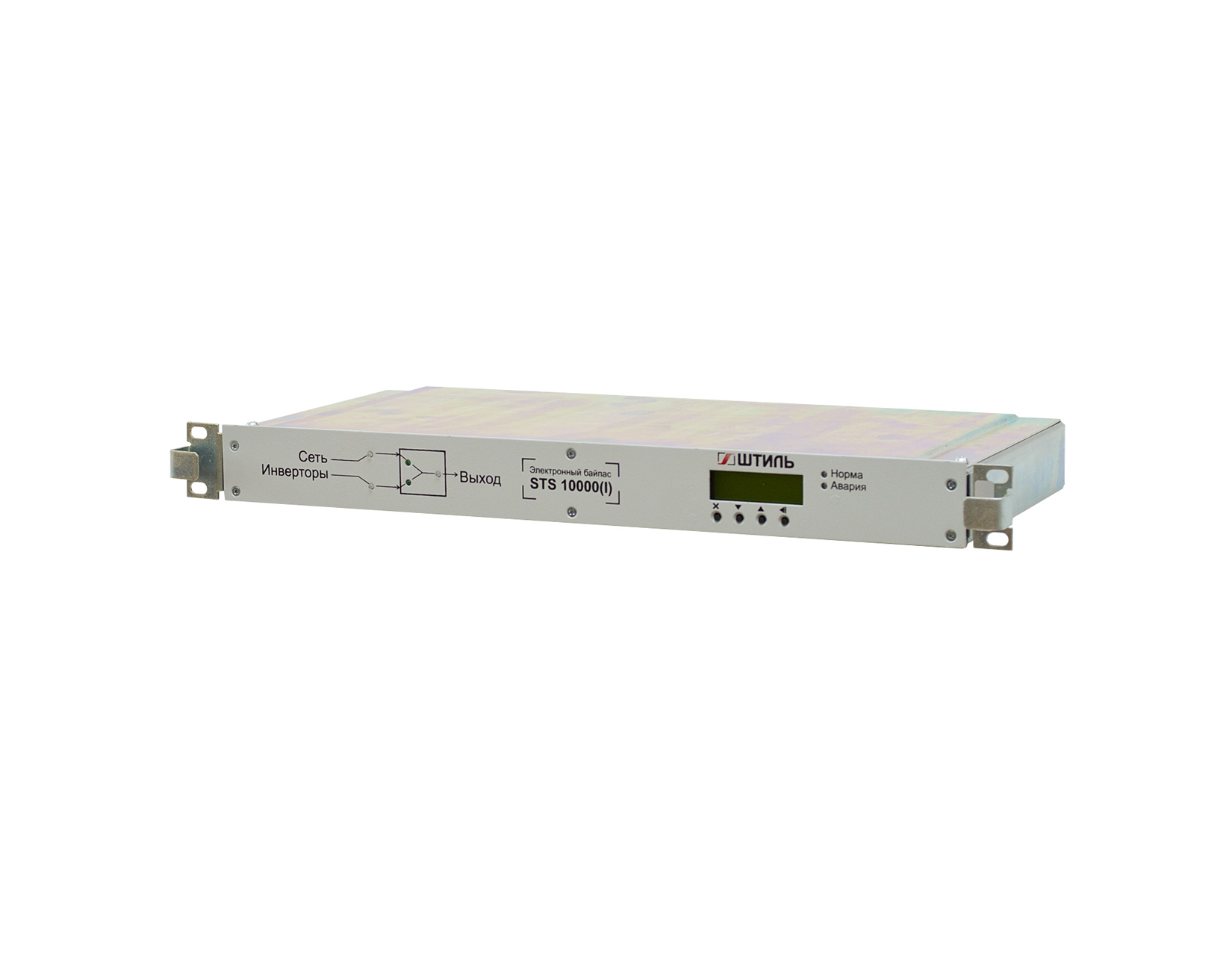

Электронный байпас STS10000 (I)
Запросить цену

КонтроллерыПоказать все

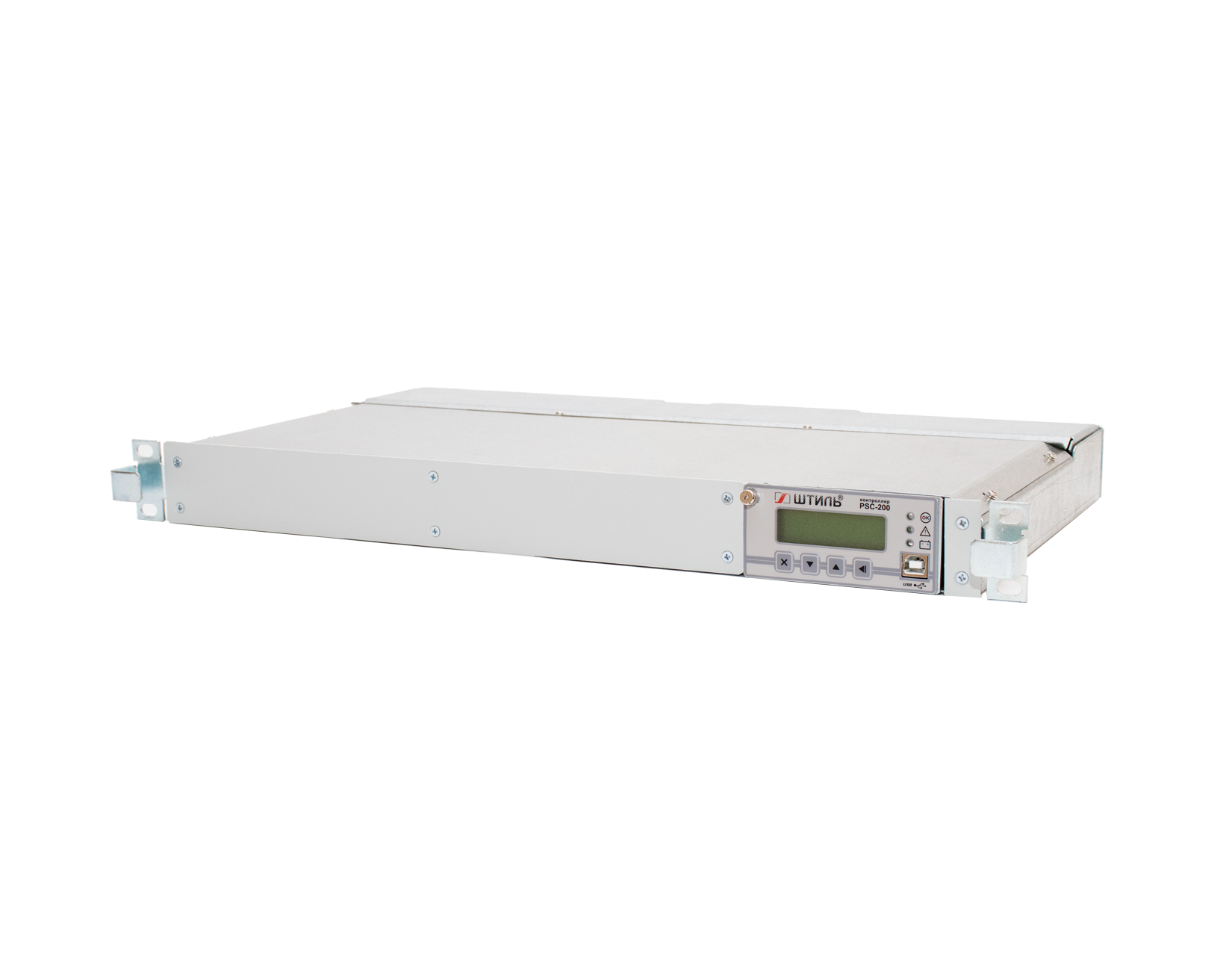

Контроллер PSC-200.04.02
Запросить цену

Характеристики

Комплектация

Свернуть
Инвертор напряжения PS 60/1500

1 шт.

Кабель для подключения входного постоянного напряжения (длина 1 м)

1 шт.

Кабель плоский RC-10 (длина 1 м)

1 шт.

Розетка IDC-10F

1 шт.

Вилка TP-6P6C

1 шт.

Вилка сетевая кабельная

1 шт.

Розетка подключения к разъёму аварийной сигнализации «сухие» контакты

1 шт.

Руководство по эксплуатации

1 шт.
