Инвертор PS60/1500 (2000 ВА/1500 Вт)

  • Активная мощность, кВт
    1,5
  • Встроенный электронный байпас
    нет
  • Номинальное входное постоянное напряжение, В
    60
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    до 230 В, шаг 1 В
  • Точность стабилизации выходного напряжения, %
    ±1,5
  • Форма выходного напряжения
    синусоида
  • Доступ к интерфейсам и подключениям
    фронтальный
  • Масса, кг
    7
  • Гарантийный срок, мес
    24
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Инвертор напряжения PS60/1500 с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:

  • оборудования связи и телекоммуникаций;
  • промышленных приборов;
  • электронной и электротехнической аппаратуры.

Опционально в комплекте с инвертором можно заказать отдельный модуль электронного байпаса «Штиль» STS10000(I).

Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера «Штиль» PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

Конструктивное исполнение

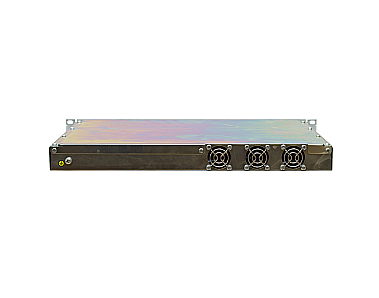

Инвертор PS60/1500 предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.

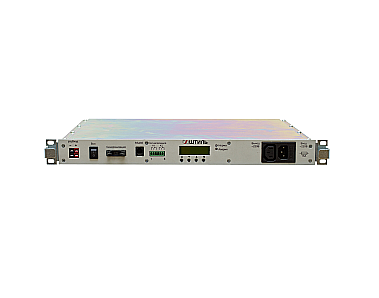

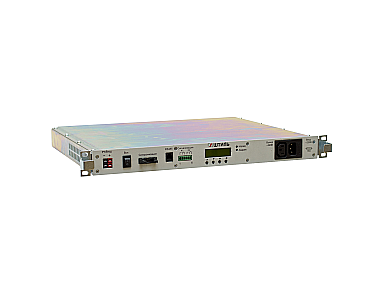

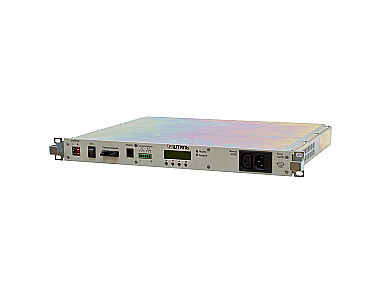

На передней панели прибора расположены: выключатель, ЖК-дисплей, клавиатура и светодиодные индикаторы рабочих состояний инвертора, разъемы для подключения источника постоянного тока (например, АКБ) и кабелей синхронизации при параллельной работе, розетка для подключения нагрузки, клеммная колодка сигнализации, разъём RG-45 для связи с контроллером.

Параллельная работа

PS60/1500 может использоваться как для автономной работы, так и для параллельной работы (до 10 приборов) в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.


Отличные технические характеристики
  • стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
  • точность поддержания выходного напряжения – ±1,5%;
  • точность поддержания выходной частоты – ±0,5%;
  • рабочий диапазон входного постоянного напряжения – 49-72 В;
  • КПД – >=88%.
Функциональность и надёжность
  • плавный пуск;
  • низкий уровень шума;
  • многоуровневая электронная система защиты;
  • параллельная работа до 10 устройств;
  • возможность удаленного мониторинга.

Общие
Полная мощность, кВА 2
Активная мощность, кВт 1,5
Встроенный электронный байпас нет
Страна производитель Россия
Входные характеристики
Номинальное входное постоянное напряжение, В 60
Рабочий диапазон входного постоянного напряжения, В 49-72
Нижний порог отключения нагрузки, В 49 ±0,5
Нижний порог подключения нагрузки, В 52 ±0,5
Верхний порог отключения нагрузки, В 72 ±0,5
Верхний порог подключения нагрузки, В 69 ±0,5
Максимальный входной ток, А 29
Плавный пуск да
Выходные характеристики
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В до 230 В, шаг 1 В
Точность стабилизации выходного напряжения, % ±1,5
Форма выходного напряжения синусоида
Номинальная выходная частота, Гц 50
Точность стабилизации выходной частоты (при работе от АБ), % ±0,5
Коэффициент нелинейных искажений выходного напряжения, % ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке
Крест-фактор 3,5:1
Перегрузочная способность до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)
КПД (при работе от источника питания постоянного тока), % ≥88
Защита
Перегрузка по выходу электронная защита с автоматическим восстановлением
Короткое замыкание электронная защита с автоматическим восстановлением
Перегрев электронная защита с автоматическим восстановлением
Неправильная полярность плавкая вставка
Защита от пониженного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≥52 В ±0,5 В)
Защита от повышенного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В ± 0,5 В)
Панель управления и интерфейсы
ЖК-дисплей да, двухстрочный
Светодиодная индикация «Норма» - зеленый, «Авария» - красный
USB опция (производится с помощью контроллера Штиль PSC-200.04.02)
Ethernet опция (производится с помощью контроллера Штиль PSC-200.04.02)
RS-485 да
«Сухие» контакты да
Параллельная работа до 10 шт., селективное отключение неисправного
Подключение
Входная сеть клеммы
Нагрузка (выходные разъёмы) кабель с разъёмом АС-101
Доступ к интерфейсам и подключениям фронтальный
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +0 до +50
Диапазон температуры хранения, °С от -40 до +85
Относительная влажность, % от 0 до 90 (без конденсата)
Эквивалентный уровень акустических шумов, дБ ≤60
Срок службы, лет не менее 20
Наработка на отказ, ч не менее 150000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 44х483х397
Высота установки в стойку, U 1
Масса, кг 7
Цвет корпуса серый
1 Инвертор напряжения PS60/1500 1 шт.
2 Кабель для подключения входного постоянного напряжения (длина 1 м) 1 шт.
3 Кабель плоский RC-10 (длина 1 м) 1 шт.
4 Розетка IDC-10F 1 шт.
5 Вилка TP-6P6C 1 шт.
6 Вилка сетевая кабельная 1 шт.
7 Розетка подключения к разъёму аварийной сигнализации «сухие» контакты 1 шт.
8 Руководство по эксплуатации 1 шт.
