Инвертор «Штиль» PS24/700C-P-1(STS) (850 ВА/650 Вт)
-
Активная мощность, кВт0,65
-
Встроенный электронный байпасесть
-
Номинальное входное постоянное напряжение, В24
-
Номинальное выходное напряжение, В220
-
Точность стабилизации выходного напряжения, %±3
-
Форма выходного напряжениясинусоида
-
Доступ к интерфейсам и подключениямфронтальный
-
Масса, кг5
-
Гарантийный срок, мес24
Инвертор напряжения PS24/700C-P-1(STS) с выходной мощностью 850 ВА/650 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 24 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:
- оборудования связи и телекоммуникаций;
- промышленных приборов;
- электронной и электротехнической аппаратуры на объектах, где имеются источники постоянного напряжения 24 В (например, аккумуляторные батареи).
Отличительной особенностью PS24/700С-P-1(STS) является наличие встроенного байпаса, который реализован на базе электромеханических реле и выпускается в одном из двух вариантов исполнения:
- постоянная работа нагрузки от инвертора, автоматическое переключение на работу от сети 220 В через байпас при перегрузке или сбое в работе инвертора;
- постоянная работа нагрузки от сети 220 В через байпас, автоматическое переключение на работу от инвертора при пропадании напряжения в сети.
Конструктивное исполнение

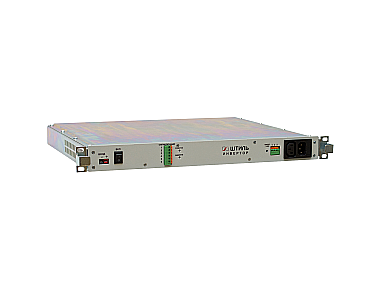

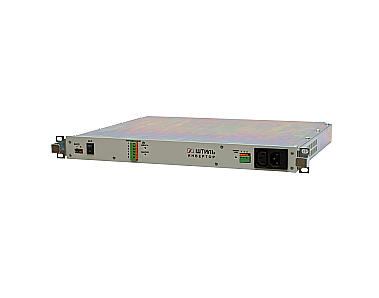

Инвертор PS24/700С-P-1(STS) предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.

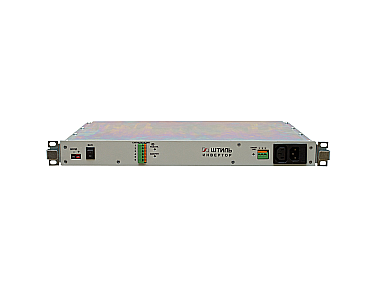

Передняя панель оснащена разъемами для подключения источника постоянного тока (например, АКБ), трехполюсной розеткой С13 для подключения нагрузки, клеммной колодкой сигнализации, а также вилкой для подключения входного переменного напряжения 220 В. Кроме того, на передней панели расположены выключатель, клавиатура и светодиодные индикаторы рабочих состояний.
Мониторинг
Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка модуля электронного байпаса и контроллера серии PSC с интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
- точность поддержания выходного напряжения – ±3%;
- точность поддержания выходной частоты – ±0,5%;
- рабочий диапазон входного напряжения – 20-30 В;
- низкий уровень шума;
- КПД – 87%.
Функциональность и надёжность
- плавный пуск;
- фронтальный доступ к интерфейсам и подключениям;
- многоуровневая электронная защита;
- встроенный входной и выходной фильтр высокочастотных помех;
- наличие встроенного байпаса;
- дистанционная сигнализация за счёт «сухих» контактов.
Общие
| Страна производитель | Россия |
| Активная мощность, кВт | 0,65 |
| Полная мощность, кВА | 0,85 |
| Встроенный электронный байпас | есть |
Входные характеристики
| Плавный пуск | да |
| Максимальный входной ток, А | 36 |
| Номинальное входное постоянное напряжение, В | 24 |
| Рабочий диапазон входного постоянного напряжения, В | 20-30 |
Входные характеристики (в режиме байпас)
| Номинальное входное переменное напряжение (режим байпас), В | 220 |
| Максимальный входной переменный ток (режим байпас), А | 5 |
| Время переключения с инвертора на байпас/с байпаса на инвертор, мс | 10-15 |
| Номинальная входная частота (режим байпас), Гц | 50 |
Выходные характеристики
| КПД, % | 87 |
| Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с ( с последующим отключением) |
| Крест-фактор | 3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
| Номинальная выходная частота, Гц | 50 |
| Номинальное выходное напряжение, В | 220 |
| Форма выходного напряжения | синусоида |
| Точность стабилизации выходного напряжения, % | ±3 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,5 |
Защита
| Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Короткое замыкание | электронная защита с автоматическим восстановлением |
| Перегрев | электронная защита с автоматическим восстановлением |
| Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥22 В ±0,2 В) |
| Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤29 В ±0,3 В) |
| Неправильная полярность | плавкая вставка |
Панель управления и интерфейсы
| «Сухие» контакты | да |
| Светодиодная индикация | «Работа» - зеленый, «Авария» - красный, «ON/OFF LINE» - белый |
| USB | опция (необходимо использование электронного байпаса Штиль STS3000 (или STS3000/2, или STS7500) и контроллера Штиль серии PSC) |
| Ethernet | опция (необходимо использование электронного байпаса Штиль STS3000 (или STS3000/2, или STS7500) и контроллера Штиль серии PSC) |
Подключение
| Входная сеть | клеммы |
| Нагрузка (выходные разъёмы) | кабель с разъёмом С13 |
| Доступ к интерфейсам и подключениям | фронтальный |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Срок службы, лет | 20 |
| Гарантийный срок, мес | 24 |
| Эквивалентный уровень акустических шумов, дБ | 60 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х483х365 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 5 |
| Цвет корпуса | серый |
| 1 | Инвертор напряжения PS24/700C-P-1(STS) | 1 шт. |
|---|---|---|
| 2 | Комплект кабелей в составе: | 1 шт. |
| 2.1 | Кабель для подачи постоянного напряжения (1 м) | 1 шт. |
| 2.2 | Разъём для подключения к внешней СЕТИ «Вход ~220В» (розетка сетевая кабельная) | 1 шт. |
| 2.3 | Разъём для подключения к внешней нагрузке «Выход ~220В» (вилка сетевая кабельная) | 1 шт. |
| 3 | Руководство по эксплуатации | 1 экз. |
Листовки, брошюры, каталоги
| Инверторы напряжения. Каталог, 2019 год | Скачать |
