Инвертор PS48-60/1000 (1000 ВА/750 Вт)

  • Активная мощность, кВт
    0,75
  • Встроенный электронный байпас
    есть (с функцией стабилизатора напряжения)
  • Номинальное входное постоянное напряжение, В
    48-60
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    до 230 В, шаг 1 В
  • Точность стабилизации выходного напряжения, %
    ±1,5
  • Форма выходного напряжения
    синусоида
  • Максимальный выходной ток, А
    4,54
  • Доступ к интерфейсам и подключениям
    фронтальный
  • Степень защиты от пыли и влаги
    IP20
  • Масса, кг
    5
  • Гарантийный срок, мес
    24
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Инвертор напряжения PS48-60/1000 с выходной мощностью 1000 ВА/750 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:

  • оборудования связи и телекоммуникаций;
  • электронной и электротехнической аппаратуры;
  • производственного оборудования;

PS48-60/1000 имеет расширенный диапазон входного напряжения постоянного тока 40,5 В-72 В и поддерживает параллельную работу: максимальное количество подключаемых инверторов при параллельной работе – 10 шт.

Отличительной особенностью PS48-60/1000 является поддержка двух режимов работы:

  • от источника постоянного напряжения;
  • от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

Конструктивное исполнение

Инвертор PS48-60/1000 представляют собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям.

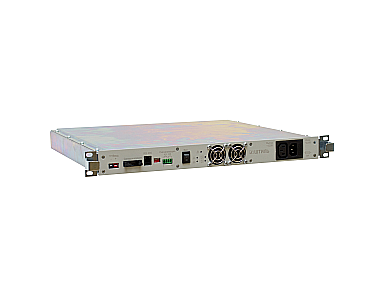

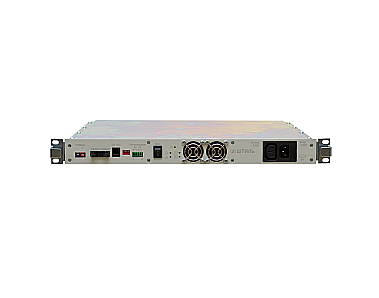

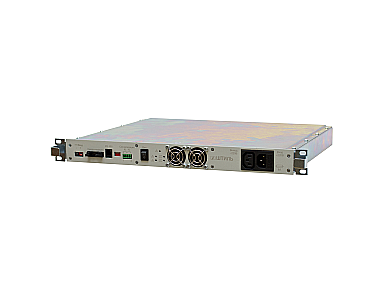

Передняя панель прибора оснащена выключателем, светодиодными индикаторами рабочих состояний, соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе и дистанционной сигнализации («сухие контакты»), а также вилкой для подключения входного переменного напряжения 220 В.

Мониторинг

PS48-60/1000 поддерживает дистанционную сигнализацию за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

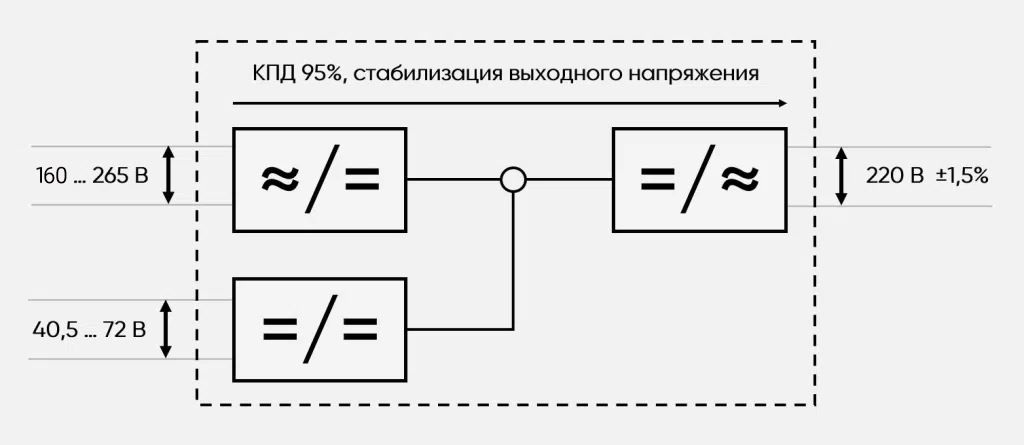

Схема работы

Схема работы инвертора серии PS48-60 картинка

Отличные технические характеристики
  • стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
  • точность поддержания выходного напряжения – ±1,5%;
  • точность поддержания выходной частоты – ±0,1%;
  • рабочий диапазон входного постоянного напряжения – 40,5-72 В;
  • КПД – ≥90%.
Функциональность и надёжность
  • плавный пуск;
  • фронтальный доступ к интерфейсам и подключениям;
  • многоуровневая электронная система защиты с автовосстановлением;
  • параллельная работа (до 10 приборов);
  • дистанционная сигнализация за счёт «сухих» контактов и удаленный мониторинг.

Общие
Полная мощность, кВА 1
Активная мощность, кВт 0,75
Встроенный электронный байпас есть (с функцией стабилизатора напряжения)
Страна производитель Россия
Входные характеристики
Номинальное входное постоянное напряжение, В 48-60
Рабочий диапазон входного постоянного напряжения, В 40,5-72
Нижний порог отключения нагрузки, В 40,5
Нижний порог подключения нагрузки, В 42,5
Верхний порог отключения нагрузки, В 72
Верхний порог подключения нагрузки, В 69
Входной коэффициент мощности 0,99
Максимальный входной ток, А 21
Плавный пуск да
Входные характеристики (в режиме байпас)
Номинальное входное переменное напряжение (режим байпас), В 220
Рабочий диапазон входного переменного напряжения (режим байпас), В 175-265
Нижний порог отключения байпаса, В 160
Нижний порог включения байпаса, В 167
Верхний порог отключения байпаса, В 270
Верхний порог включения байпаса, В 263
Номинальная входная частота (режим байпас), Гц 50 ± 2,5
Время переключения с инвертора на байпас/с байпаса на инвертор, мс 0
Выходные характеристики
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В до 230 В, шаг 1 В
Точность стабилизации выходного напряжения, % ±1,5
Форма выходного напряжения синусоида
Номинальная выходная частота, Гц 50
Точность стабилизации выходной частоты (при работе от АБ), % ±0,1
Максимальный выходной ток, А 4,54
Коэффициент нелинейных искажений выходного напряжения, % ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)
КПД (при работе от источника питания постоянного тока 48 В), % ≥87
КПД (при работе от источника питания постоянного тока 60 В), % ≥90
КПД в режиме байпас, % ≥95
Защита
Перегрузка по выходу электронная защита с автоматическим восстановлением
Короткое замыкание электронная защита с автоматическим восстановлением
Перегрев электронная защита с автоматическим восстановлением
Неправильная полярность электронная защита с автоматическим восстановлением
Защита от пониженного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В)
Защита от повышенного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В)
Панель управления и интерфейсы
Светодиодная индикация «общая авария», «режим DC/DC», режим «АС/АС», «Вход DC не в норме», «Вход АC не в норме»
USB опция (производится с помощью контроллера Штиль PSC-200.04.02)
Ethernet опция (производится с помощью контроллера Штиль PSC-200.04.02)
RS-485 да
«Сухие» контакты «Авария», «Состояние сети»
Параллельная работа до10 шт.
Подключение
Входная сеть постоянного тока клеммы
Входная сеть переменного тока ~ 220 В 50 Гц с помощью вилки для подключения входного напряжения ~ 220 В (входит в комплект поставки)
Нагрузка (выходные разъёмы) кабель с разъёмом АС-101
Доступ к интерфейсам и подключениям фронтальный
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +85
Относительная влажность, % от 0 до 90 (без конденсата)
Эквивалентный уровень акустических шумов, дБ ≤60
Степень защиты от пыли и влаги IP20
Срок службы, лет 20
Наработка на отказ, ч 200000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 44х483х380
Высота установки в стойку, U 1
Масса, кг 5
Цвет корпуса серый
1 Инвертор напряжения PS48-60/1000 1 шт.
2 Кабель для подключения входного постоянного напряжения (длина 1 м) 1 шт.
3 Кабель плоский RC-10 (длина 1 м) 1 шт.
4 Розетка IDC-10F 1 шт.
5 Вилка TP-6P6C 1 шт.
6 Розетка сетевая кабельная 1 шт.
7 Вилка сетевая кабельная 1 шт.
8 Розетка подключения к разъёму аварийной сигнализации «сухие» контакты 1 шт.
9 Руководство по эксплуатации 1 шт.
