Инвертор PS48-60/500(I) (500 ВА/375 Вт)

  • Активная мощность, кВт
    0,375
  • Встроенный электронный байпас
    нет
  • Номинальное входное постоянное напряжение, В
    48-60
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    до 230 В, шаг 1 В
  • Точность стабилизации выходного напряжения, %
    ±1,5
  • Форма выходного напряжения
    синусоида
  • Максимальный выходной ток, А
    2,27
  • Доступ к интерфейсам и подключениям
    фронтальный
  • Степень защиты от пыли и влаги
    IP20
  • Масса, кг
    5
  • Гарантийный срок, мес
    24
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Инвертор напряжения PS48-60/500(I) с выходной мощностью 500 ВА/375 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:

  • оборудования связи и телекоммуникаций;
  • электронной и электротехнической аппаратуры;
  • производственного оборудования;

PS48-60/500(I) поддерживает дистанционную сигнализацию за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

Конструктивное исполнение

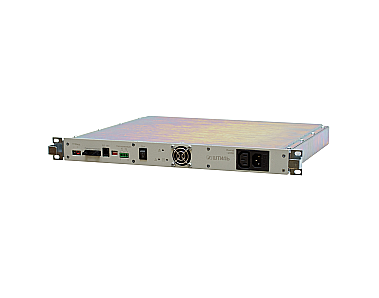

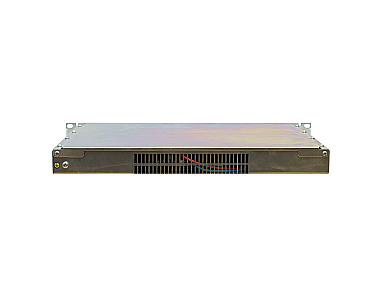

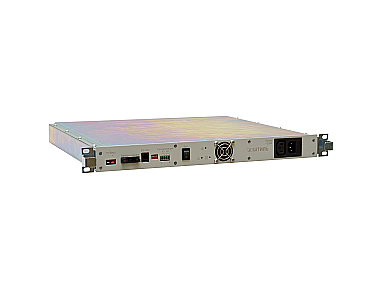

Инвертор PS48-60/500(I) представляет собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям.

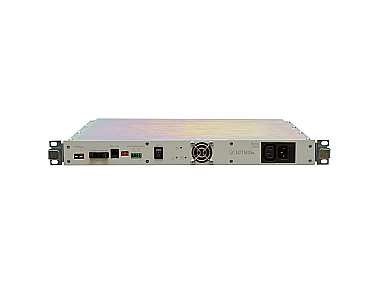

Передняя панель прибора оснащена выключателем, светодиодными индикаторами рабочих состояний, соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе и дистанционной сигнализации («сухие контакты»).

Параллельная работа

PS48-60/500(I) может использоваться как для автономной работы, так и для параллельной работы (до 10 приборов) в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.

Схема работы

Схема работы инвертора серии PS48-60(I) картинка

Отличные технические характеристики
  • точность поддержания выходного напряжения – ±1,5%;
  • точность поддержания выходной частоты – ±0,1%;
  • рабочий диапазон входного постоянного напряжения – 40,5-72 В;
  • низкий уровень шума;
  • КПД – ≥90.
Функциональность и надёжность
  • плавный пуск;
  • электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети;
  • параллельная работа (до 10 приборов);
  • дистанционная сигнализация и удаленный мониторинг.

Общие
Полная мощность, кВА 0,5
Активная мощность, кВт 0,375
Встроенный электронный байпас нет
Страна производитель Россия
Входные характеристики
Номинальное входное постоянное напряжение, В 48-60
Рабочий диапазон входного постоянного напряжения, В 40,5-72
Нижний порог отключения нагрузки, В 40,5
Нижний порог подключения нагрузки, В 42,5
Верхний порог отключения нагрузки, В 72
Верхний порог подключения нагрузки, В 69
Максимальный входной ток, А 10,5
Плавный пуск да
Выходные характеристики
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В до 230 В, шаг 1 В
Точность стабилизации выходного напряжения, % ±1,5
Форма выходного напряжения синусоида
Номинальная выходная частота, Гц 50
Точность стабилизации выходной частоты (при работе от АБ), % ±1
Максимальный выходной ток, А 2,27
Коэффициент нелинейных искажений выходного напряжения, % ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)
КПД (при работе от источника питания постоянного тока 48 В), % ≥87
КПД (при работе от источника питания постоянного тока 60 В), % ≥90
Защита
Перегрузка по выходу электронная защита с автоматическим восстановлением
Короткое замыкание электронная защита с автоматическим восстановлением
Перегрев электронная защита с автоматическим восстановлением
Неправильная полярность электронная защита с автоматическим восстановлением
Защита от пониженного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В)
Защита от повышенного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В)
Панель управления и интерфейсы
Светодиодная индикация «общая авария», «режим DC/DC», «Вход DC не в норме»
USB опция (производится с помощью контроллера Штиль PSC-200.04.02)
Ethernet опция (производится с помощью контроллера Штиль PSC-200.04.02)
RS-485 да
«Сухие» контакты «Авария»
Параллельная работа до 10 шт.
Подключение
Входная сеть постоянного тока клеммы
Нагрузка (выходные разъёмы) кабель с разъёмом АС-101
Доступ к интерфейсам и подключениям фронтальный
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +85
Относительная влажность, % от 0 до 90 (без конденсата)
Эквивалентный уровень акустических шумов, дБ ≤60
Степень защиты от пыли и влаги IP20
Срок службы, лет 20
Наработка на отказ, ч 200000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 44х483х380
Высота установки в стойку, U 1
Масса, кг 5
Цвет корпуса серый
1 Инвертор напряжения PS48-60/500(I) 1 шт.
2 Кабель для подключения входного постоянного напряжения (длина 1 м) 1 шт.
3 Кабель плоский RC-10 (длина 1 м) 1 шт.
4 Розетка IDC-10F 1 шт.
5 Вилка TP-6P6C 1 шт.
6 Розетка сетевая кабельная 1 шт.
7 Розетка подключения к разъёму аварийной сигнализации «сухие» контакты 1 шт.
8 Руководство по эксплуатации 1 шт.
