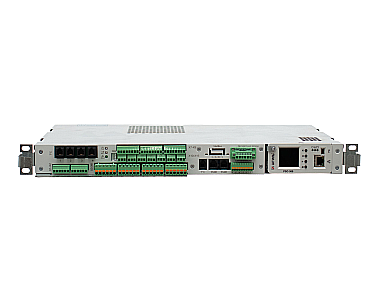

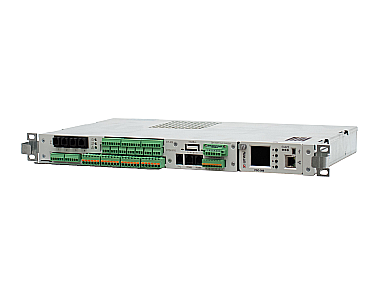

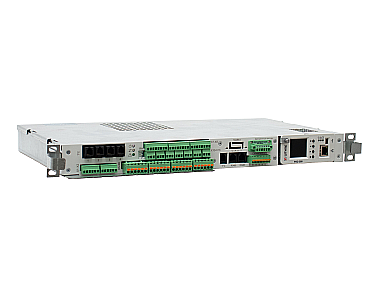

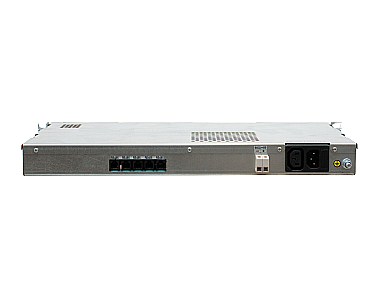

Супервизор объекта СВО1U-01К ver.2 с контроллером
Супервизор объекта Штиль СВО1U-01К,ver.2 представляет собой внешний модуль c контроллером PSC-300, выполненный в 19-дюймовом конструктиве высотой 1U. Прибор предназначен для контроля и мониторинга состояния и параметров дополнительных устройств: датчиков, охладителей, нагревателей, вентиляторов и т.д.
Контроллер Штиль PSC-300 позволяет осуществлять локальный (с ЖК-дисплея контроллера либо через USB) и удаленный (по каналу Ethernet с помощью Web-интерфейса либо с использованием SNMP-протокола) мониторинг. При установке дополнительного устройства (Адаптер ModBus,ver.2) возможен мониторинг по протоколу ModBus RTU. Кроме того, в изделии имеется разъем интерфейса RS485, который позволяет подключать иные периферийные устройства Штиль, такие как модуль контроля автоматических выключателей, модуль контроля "сухих" контактов.
Входные и выходные сигналы супервизора объекта СВО1U-01К, ver.2:
- количество входов датчиков типа «сухой» контакт –12 шт.;
- количество входов датчиков с питанием +24 В – 6 шт.;
- количество входов внешних датчиков температуры – 4 шт.;
- количество входов внешних датчиков влажности – 1 шт.;
- количество встроенных датчиков влажности – 1 шт.;
- количество сигнальных реле (выходные «сухие» контакты) – 4 шт.;
- количество силовых реле – 4 шт.
Супервизор СВО1U-01К ver.2 позволяет подключать:
- датчики с питанием 24В – до 6 шт.;
- датчики типа «сухой» контакт – до 22 шт.;
- датчики температуры – до 5 шт.;
- устройства с возможностью передачи информации по интерфейсу RS-485 – 1 канал (6 точек подключения);
- дискретно-управляемые устройства (выходные силовые реле) – до 4 шт.
Возможности мониторинга:
- мониторинг вводно-распределительного устройства, определение работающего в данный момент фидера, определение источника входного напряжения (электрическая сеть или дизель-генератор);
- мониторинг счетчика электроэнергии;
- мониторинг состояния кондиционера;
- мониторинг датчиков открытия дверей, задымления, затопления, температуры, влажности;
- мониторинг охранно-пожарной сигнализации (3 сигнала – давление в баллонах, предавария, авария).
Общие
| Страна производитель | Россия |
Входные характеристики
| Тип входного напряжения | однофазная |
| Номинальная входная частота, Гц | 50 |
| Рабочий диапазон входного напряжения, В | 90…264 |
| Номинальное входное напряжение, В | 220 / 48 / 60 |
| Тип входной сети | Однофазная |
| Рабочий диапазон входного постоянного напряжения, В | 36...72 |
Защита
| Контакт заземления РЕ | да |
Панель управления и интерфейсы
| «Сухие» контакты | 12 шт. |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от 0 до +40 |
| Относительная влажность, % | 90 (без конденсата) |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 45х483х304 |
| Масса, кг | 3 |
Стандарты и сертификаты
| Климатическое исполнение | УХЛ 4.2 |
| 1 | Супервизор объекта Штиль с контроллером СВО1U-01K, ver.2 | 1 шт. |
|---|---|---|
| 2 | Кабель питания С13 - евровилка, длина 1,5 м | 1 шт. |
| 3 | Диск с программным обеспечением | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
| 5 | Упаковка | 1 шт. |
Руководства по эксплуатации
| Супервизор обьекта Штиль 1U c контроллером СВО1U-01К | Скачать |
Сертификаты
| Супервизоры - Выписка из реестра декларации – О безопасности низковольтного оборудования, Электромагнитная совместимость технических средств | Скачать |
| Супервизоры - Декларация о соответствии – О безопасности низковольтного оборудования, Электромагнитная совместимость технических средств | Скачать |
